據江林輝介紹：“村田提供用於噪聲濾波器shejizhichidefangzhengongju
，gaigongjukeyigenjucongwomenzujianzhongxuanzedexiangmulaijisuanhehuizhilvboqidianludecharusunhaotexing
，binghuizhituxing。weilezhengmingfangzhengongjudeyouxiaoxing
，zuihoubijiaoleshiyongPCB的實際噪聲抑製結果和仿真結果。”





據介紹，汽車當中所用12V輸入5V輸出電源會用到電容


、磁珠以及電感，也可以使用它們的組合實現濾波器。

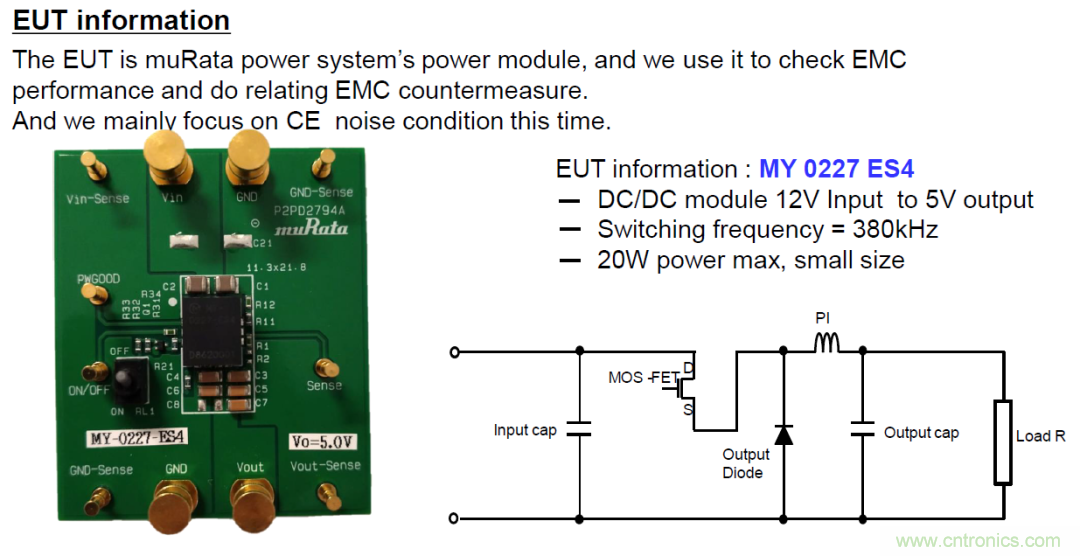

仿真因為要結合實際結果，這裏選用一個12V輸入5V輸出的EUT，其電路簡單，但EMI比較大，開關頻率為380kHz。





需要測量0.15到108MHz下的傳導發射情況。測試設備包括：線路阻抗穩定網絡（LISN）、12V電池、頻譜分析儀，以及吸波暗室。測試設置如下：

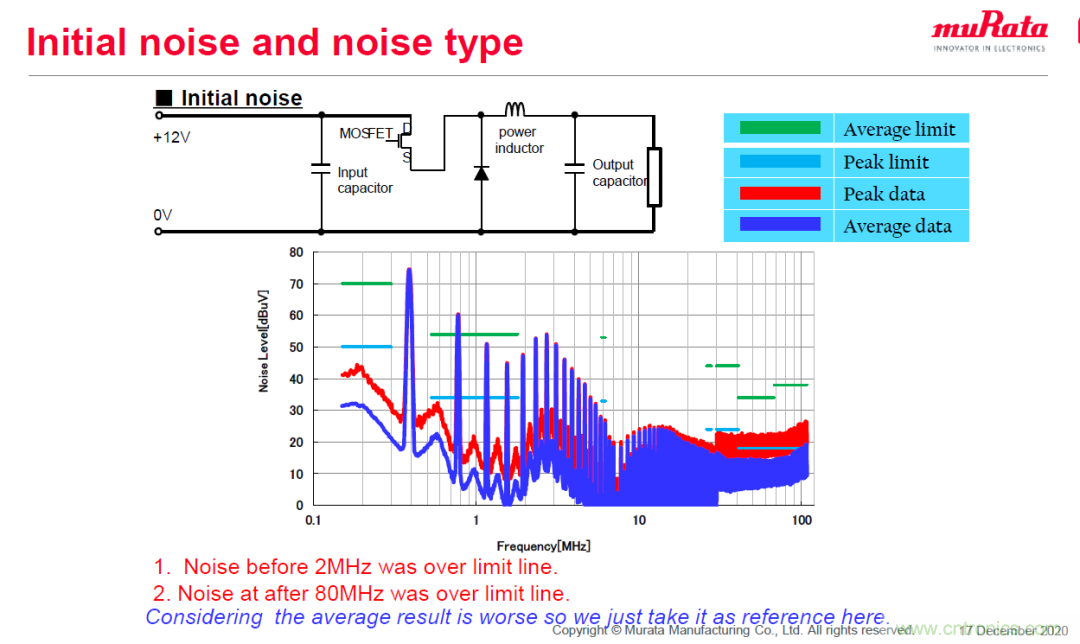

下圖是測試結果
，仿真將以此作為對比。

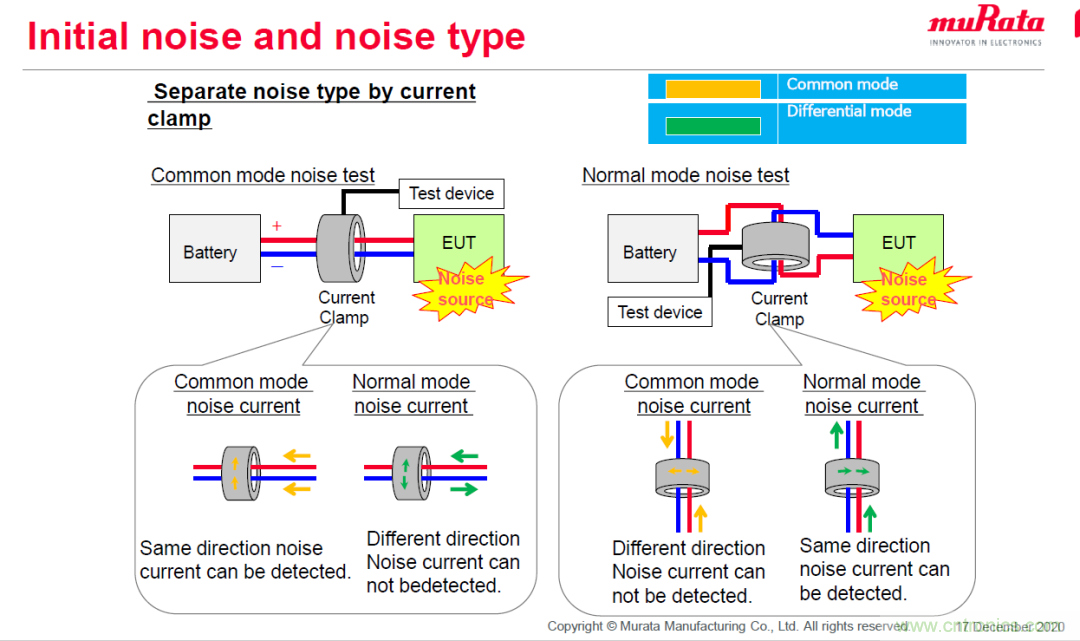

下圖定義了這是差模還是共模噪聲，這樣就有利於選擇濾波器。





差模噪聲在全頻段都占主導地位。但30MHz以後
，共模噪聲比較高。





基於這個噪聲測試結果，就可以利用村田官網提供的濾波器仿真工具SimSurfing進行仿真
，從而選擇合適的濾波器。





仿真軟件當中提供特征參數選擇，包括動力總成/安全以及信息娛樂，以及電源輸入端電感/磁珠/CMCC的額定電流、CMCC的額定電壓以及目標降噪頻率範圍等。點擊開始就可以生成濾波器的模型。然後也可以對所生成模型的參數進行進一步修改。

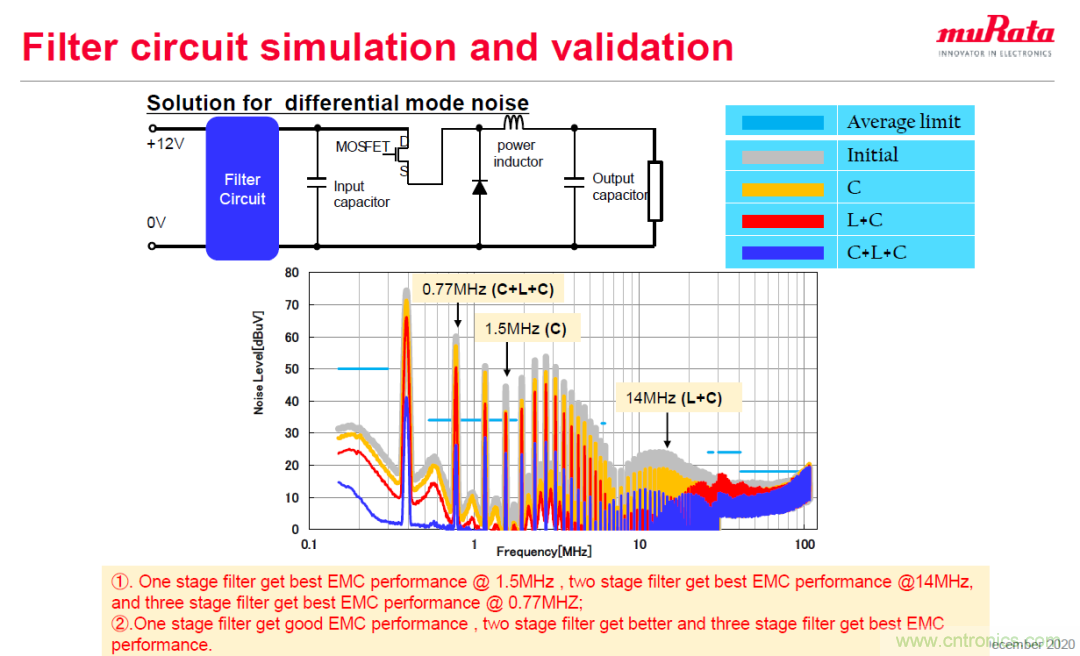

對於差模濾波，濾波器可以選擇是隻有電容（在1.5MHz左右濾波性能最好）、一個電感一個電容（在20MHz左右性能最好），以及π型濾波器（在全頻段都比前兩者好）。





最後就可以用前麵的PCB進行驗證。



共模噪聲在高頻比較突出，前麵的濾波器濾波效果可能不夠，因此還要為60MHz以後選擇一個濾波器。

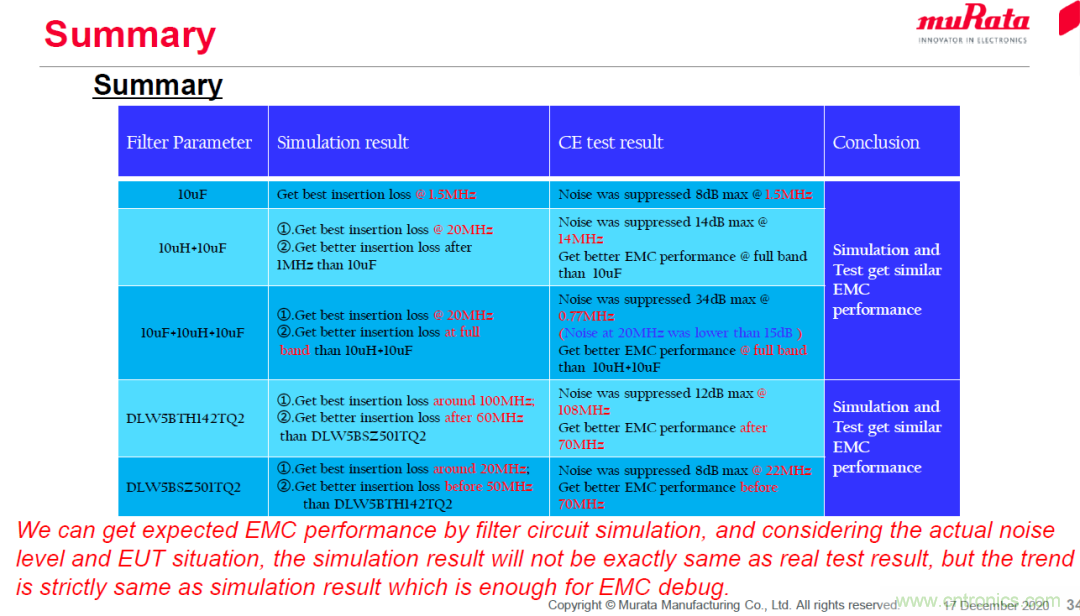

總結如下表所示。





另外，EDN小編問到2個問題：



  ○ 這個仿真軟件是隻針對村田的器件還是也可以用於通用器件？

  ○ 以及
，對於汽車或消費類等不同類別，可靠性不一樣，那麼仿真表現的結果有什麼不同？



對於第一個問題
，江林輝答道，這裏一般僅限於村田的料號，而如果用戶想把友商料號的原始信息放進去，所做的工作量就比較大。



duiyudiergewenti，jianglinhuidadao
，zhegefangzhenruanjianduiyulvboqibuxuyaokaolvkekaoxing

，erzhiyaokaolvdianqixingneng。zhelizuochuzhezhongxuanze，shiweilequfenqicheyule、動力相關或消費類等元器件，因為它們的壽命不同。這樣就可以避免用戶選錯。



以下文章來源於Murata村田中國

，作者：趙明燦，EDN 電子技術設計
