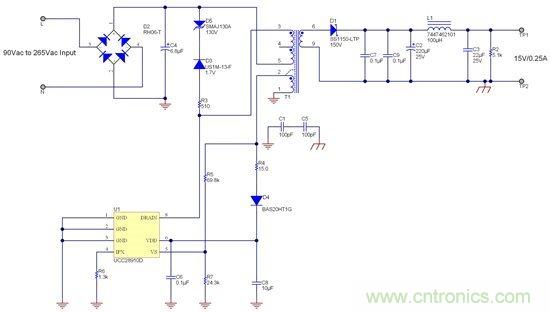

通過圖 1 可以看出使用 UCC28910 的設計有多簡單。這是 PMP9171 的原理圖
，其可通用 AC 輸入在 250mA 下生成 15V 的隔離電源。首先，將 FET 放入控製器封裝內部，可顯著簡化原理圖的一次側。這樣做的另一個優勢在於：可通過變壓器從 FET 及其與輸入電壓的連接獲得啟動電源。其次
，PSR 可消除光電耦合器、TL431 以及幾款用於補償的電阻器和電容器，因為 PSR 可在調節輸出電壓的同時，監控電源變壓器偏壓繞組上的電壓。



圖 1. PMP9171 參考設計是 UCC28910 如何提供具有最少外部組件的簡單解決方案的良好實例。



圖 2 是 PMP9171 電路板的圖片，展示了實現小型化設計的簡便性。少了外部 FET

、光電耦合器以及 TL431，可節省大量的電路板空間
，實現更簡單的布局。



圖 2. PMP9171 的裝配圖片



當然
，有時候仍然需要使用具有外部 FET 的控製器。如果采用帶外部 FET 的控製器，就能高度靈活地根據設計需要選擇最適合的 FET。您得選擇電壓額定值和電阻。采用集成型解決方案，您的選擇就會很有限。如果您想通過您的設計實現最高性能（例如非常高的效率），那就需要使用帶外部 FET 的控製器。但如果您希望為您的低功耗 AC/DC 電源實現小尺寸與低成本，您可以考慮使用 UCC28910 來簡化設計。我們在 PowerLab 中已經提供了幾種 UCC28910 設計，未來還將提供更多。以下是一些現有設計的樣片……



●   PMP8583 — 通用輸入至 500mA 下 12.2V 的非隔離式準諧振反激：

●   PMP9053 — 通用 3 相位 AC 輸入支持 3.3V/0.5A 輸出（功能隔離）：

●   PMP9171 — 支持通用 AC 輸入和 15V/0.25A 輸出的一次側穩壓反激：

●   PMP9045 — 85VAC-265VAC 輸入、5V/7.5W 低成本、小尺寸反激
