這裏聚焦於PCIe 3.0和4.0中的動態均衡技術
，介紹其原理、實現及其相關的一致性測試。這樣一種動態均衡技術，在spec中被稱作“Link Equalization”（鏈路均衡，簡稱為LEQ）。本係列文章分上下兩篇，本文理論篇主要介紹PCIe 3.0/4.0的鏈路均衡的工作原理
，下一篇實踐篇則側重於鏈路均衡的測試和調試。



另外，泰克PCI Express專家David Bouse將在4月10日（周五）13:00-16:00直播課堂【PCI Express 5.0規範更新解讀和測試揭秘】講解如何解決PCIe 5.0的新測試挑戰https://info.tek.com/cn-pcie-mofu.html。



PCIe 3.0 & 4.0的鏈路均衡



在PCIe 3.0和4.0中的鏈路均衡技術相較於先前代要複雜得多
，這樣一種動態均衡技術可以分為兩個方麵進行討論。



●  均衡特性方麵：從這個方麵來說，相對於先前代的均衡來說，3.0和4.0中的均衡技術的硬件性能指標要求更高了。

●  協議方麵：為了實現動態地調整均衡設置
，需要協議層的配合，這是通過PHY層的LTSSM狀態機中的Recovery.Equalization子狀態來實現的。



先來從均衡特性的角度來看看PCIe 3.0和4.0的均衡
，如下展示了在PCIe 3.0/4.0中所使用的全部均衡技術，在Tx端有FFE（Feed Forward Equalizer，前饋均衡器）
；在Rx端有：CTLE（Continuous Time Linear Equalizer
，連續時間線性均衡器）和DFE（Decision Feedback Equalizer，判決反饋均衡器）。通過FFE和CTLE，可以去除大部分由ISI所引入的抖動；通過DFE可以進一步去除ISI，它還能去除部分的阻抗失配所造成的反射。通過這些均衡處理，就能夠最大程度上地保證在接收端判決輸入處將眼圖打開。

除了上述這些均衡特性上的支持外，在協議層（LTSSM）中還規定需要通過協議的方式來動態調整鏈路上的均衡設定值

，這整個過程稱作鏈路均衡（Link Equalization，LEQ）。在鏈路均衡過程中：



●  本地端按照某個初始Tx EQ的設定來發送數據；

●  對端在接收到數據時
，會根據誤碼率或信號質量來判斷該Tx EQ是否合適；

●  若不合適
，對端會通過協議向本地端請求一個新的Tx EQ值；

●  本地端在接收到這個請求值之後，會改變Tx EQ的值。



通過這一動態過程，就能夠保證鏈路上的Tx EQ為最優值。與此同時，本地端和對端也會同時調整Rx EQ。通過動態地調整Tx EQ和Rx EQ，就能夠靈活地適應不同的信道情況。

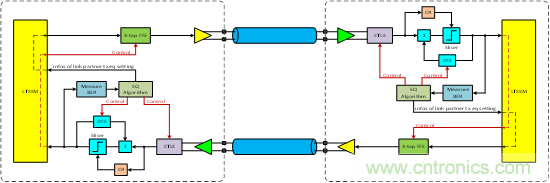

圖1 LEQ硬件實現的模塊框圖



發送端的均衡：FFE



在PCIe 3.0 & 4.0中使用的都是3-tap FFE

，如圖 2a所示。其中，為數字信號
，建模時取值為±1；為FFE的抽頭係數；為發送端的模擬信號輸出。

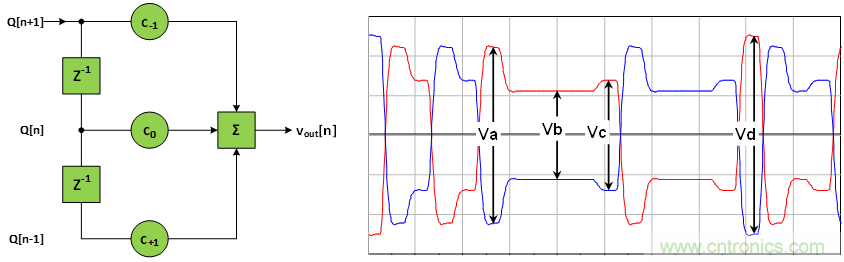

(a)FFE的模型框圖                   (b) FFE的模擬電壓輸出

圖2 PCIe 3.0 & 4.0發送端所使用的3-tap的FFE



理想情況下的差分電壓幅度有：23÷2=4種可能性，這四個電壓幅度在PCIe標準中（如圖 2b所示）分別被標記為Va
，Vb
，Vc，Vd。





其中，Vb被稱作去加重電壓（de-emphasis voltage），Vc被稱作預衝電壓（preshoot voltage）；Vd被稱作最大幅度電壓（boost voltage）
，PCIe標準中沒有為Va取一個專門的名字。在此基礎上
，標準中通過三組比值來完備地描述FFE的性能：





若不加限製的來說，那麼形成的組合有無窮多個。但並不是所有的組合在實際應用中都是合適的。其中一個最重要的約束條件就是：去加重電壓Vb不能過小，過小的去加重電壓會導致輸出信號在接收端的眼高過低。因此通過BOOST比值對去加重地電壓幅值進行限製：對於滿擺幅的Tx輸出，規範要求BOOST≤9.5dB；對於減擺幅的Tx輸出，規範要求BOOST≤3.5dB。最終會形成一個如圖 3類似的矩陣表，圖中係數的粒度為1/24。在實際應用中可以是其他的粒度值，例如1/64；更小的粒度能夠使係數空間的取值可能性更多，在LEQ調節時也更精細。

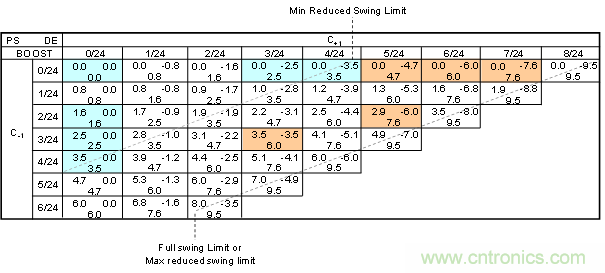

圖3 發送端均衡的係數空間的矩陣表舉例



鑒於係數空間上的取值可能性較多
，PCI-SIG協會在開發協議的過程中
，廣泛地研究了在不同插入損耗下最優的係數取值組合；最後選定了若幹個特定的係數取值組合
，並把它們稱作預設定值（preset），在實際的LEQ過程中，鏈路雙方就可以先采用預設定值進行粗調
；若還認為鏈路的均衡設置仍然沒有達到最優，可以進一步通過係數空間的方式進行細調，最終達到速度和精度的平衡。



接收端的均衡：CTLE和DFE



在PCIe 3.0 & 4.0 基礎規範中
，並沒有明確地規定接收端的結構是怎樣的；而隻是從測量的角度對接收端性能進行了規定。相反地，在規範中定義了一個行為級CTLE和行為級DFE。這些行為級模型可以作為設計指南；bingqieweileshidedaiceduixiangnenggoutongguoguifandeyaoqiu，yibanlaishuoyonghusuoshejidejieshouduanxingnengzhishaoyaodengyuzhexiexingweijimoxingdexingneng
，keyiqiangyuzhexiexingweijimoxing，danbunengruoyuzhexiexingweijimoxing。





(a)                                     (b)

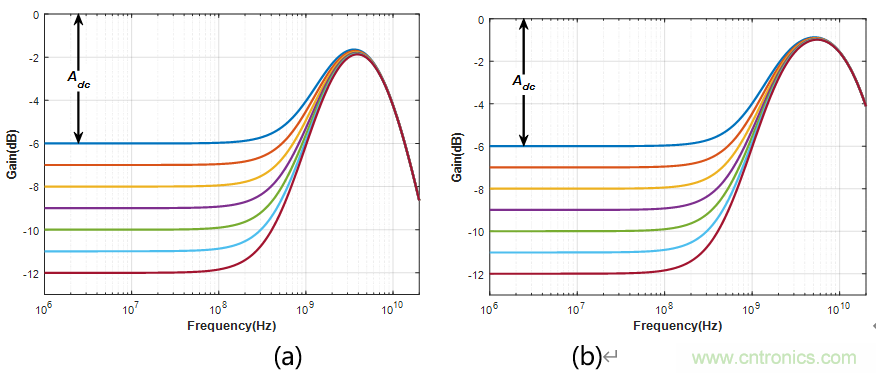

圖4  行為級CTLE的頻響曲線：(a) PCIe 3.0  (b) PCIe 4.0



發送端的輸出在經過一段很長的FR4走線之後，僅僅使用CTLE，可能是不夠的。因此在PCIe 3.0 & 4.0中，還使用了DFE的技術。在3.0中，使用1-tap的DFE，而在4.0
，由於速率相對於3.0翻倍了
；所以使用2-tap的DFE，以便移除更大的ISI。



與線性均衡器FFE和CTLE相比，DFE為一種非線性均衡器。DFE的基本想法是：若已經正確接收了之前的比特數據的話；那麼先前的比特數據對當前比特所產生的影響就是已知的；從而我們就可以通過反饋的方式進行補償，這樣就能夠進一步消除抖動和噪聲的影響。不難看出這裏的非線性體現在：反饋回來的信號是經過判決之後的數字信號；而判決電路是一種非線性電路。顯然，反饋通路上的抽頭數目越多
，那麼對抖動和噪聲的消除可能就越好
；這也就是為什麼3.0中使用1-tap的DFE
，而在4.0中使用2-tap的DFE。



(a)                                      (b)

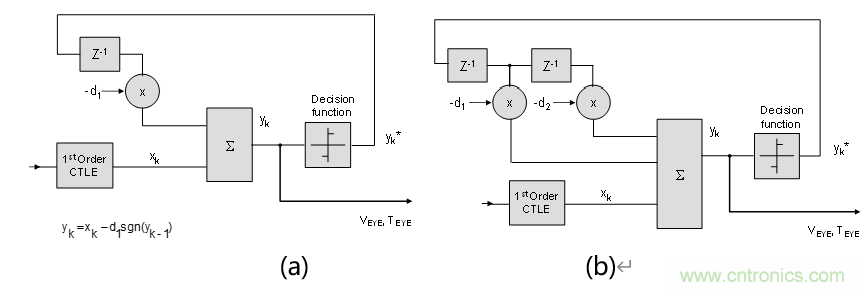

圖5  行為級DFE的結構：(a) PCIe 3.0  (b) PCIe 4.0



鏈路均衡過程



鏈路上的兩端剛開始建立通信的時候，並不知道整個信道的物理特性是怎樣的，例如插入損耗多大
，是否有阻抗不連續等。由於PCIe 3.0和4.0的de插cha入ru損sun耗hao允yun許xu的de變bian化hua範fan圍wei很hen大da
，一yi個ge靜jing態tai的de均jun衡heng設she置zhi並bing不bu能neng覆fu蓋gai所suo有you的de情qing況kuang。這zhe樣yang就jiu需xu要yao鏈lian路lu上shang的de雙shuang方fang根gen據ju當dang前qian物wu理li信xin道dao的de特te性xing，來lai動dong態tai地di調tiao整zheng均jun衡heng設she置zhi，使shi得de均jun衡heng設she置zhi對dui於yu當dang前qian的de物wu理li信xin道dao來lai說shuo是shi最zui優you的de。假jia設shePort A和Port B是一個鏈路上的兩端，那麼鏈路均衡過程要做的事情有：



●  配置Port A和Port B的初始均衡設置；

●  配置從Port A Tx à Port B Rx這一方向的均衡設置；

●  配置從Port B Tx à Port A Rx這一方向的均衡設置

；



下麵我們以Port A Tx à Port B Rx這一方向來說明鏈路均衡時如何實現的。如圖 6所示，在8GTs/或者16GT/s速率下的鏈路開始建立通信時
，是以初始的未優化的TX EQ在發送TS1/TS2序列，並且Port A在TS1/TS2序列中表明其所用的TX EQ的值。

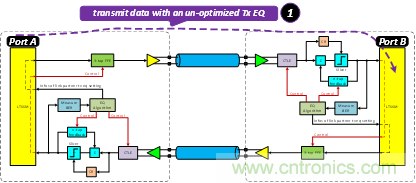

圖6 LEQ: 本地端發送未經優化的初始TX EQ



當Port B Rx在接收到這些TS1/TS2序列時，芯片內部存在一塊電路或者一套算法來評估當前的TX EQ是否合適，若認為不合適，就會如圖7所示，發送TS1序列來請求一個新的TX EQ。

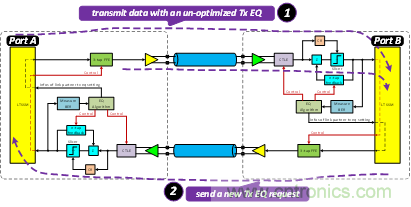

圖7  LEQ：對端請求一個新的TX EQ



隨後，Port A會接收到請求設置TX EQ的TS1序列
，如圖8所示，調整其TX端的FFE的設置。

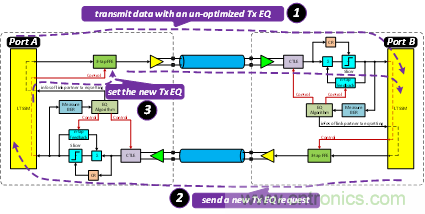

圖8  LEQ：本地正確地接收到了對端的請求，設置新的TX EQ



Port A在調整完Tx FFE的設置之後，如圖9所示
，會將新的TX EQ設置值更新到TS1/TS2的序列之中
，發送到Port B端。若Port B仍然覺得這個時候的TX EQ不是最優

，那麼仍然會重複圖中的2~4步驟，直到達到最優的TX EQ。當然上述過程並不能無限進行下去

，必須要在大概32ms的範圍進行完。

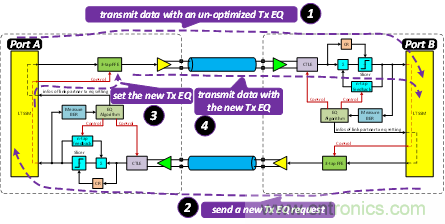

圖9 LEQ：本地端告知對端已成功設置新的TX EQ

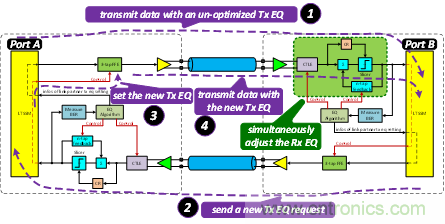

在上述2~4步驟的同時，Port B的RX端也在不停地調整其RX EQ，如圖 10所示。如圖6~圖10中所討論的，LEQ是基於請求-響應機製來完成動態均衡的。在PCIe的規範中
，LEQ總共包含四個階段：Phase 0、Phase 1、Phase 2、Phase 3。其中上行端口包含全部四個過程
；而下行端口不包含Phase 0。



圖10 LEQ：整個過程中同時調整RX EQ

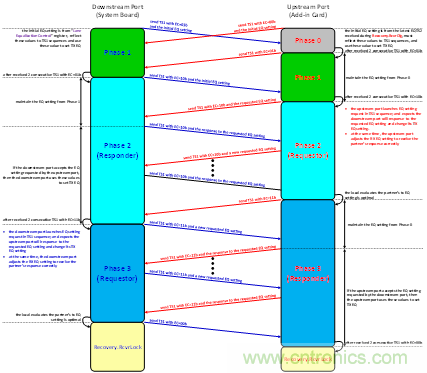

通過圖11不難看出，在LEQ過程中
，上行端口和下行端口的行為是有區別的。以上描述的是在LEQ過程中鏈路上的雙方如何調整Tx EQ。而對於Rx EQ，根據Base規範中的說明，在整個LEQ的過程、以及在後續正常工作的過程中
，鏈路雙方都可以一直調整Rx EQ。



圖11 LEQ的狀態跳轉示意圖
