VUI架構及分類



圖1是基於麥克風陣列的高級語音接口架構，本地處理需要進行說話人跟蹤、語音增強，其中涉及波束成形、喚醒詞檢測
、聲源定位、降噪

、語音檢測等技術
，雲端方案則涉及自然語言處理。其後
，指令還需通過音頻播放功能播放出來
，同時需進行回聲消除。



圖1：基於麥克風陣列的高級語音接口架構



本地VUI以預存的詞或句為識別單位
，說話人可以是特定用戶也可以是非特定用戶

，而雲端VUI基於人工智能進行語義理解和語音合成，說話人是非特定用戶。本地VUI通過藍牙聯接網絡，而雲端VUI通常通過WiFi聯接。本地VUI的功耗和信息泄露的風險相對更低，雲端VUI具有更高的識別率和擴展性。相對而言，本地VUI比雲端VUI的功耗低。設計人員可根據特定應用需求決定是用本地VUI方案還是雲端VUI方案。



本地VUI方案



根據本地VUIfangandetedian
，tabixunengjinxingshuangxiangyuyintongxin，nengshibiefeitedingyonghuyuyin，zhichichongzudezhilingheduozhongyuyan
，kelinghuokuozhan，zuihaobaboshuchengxinghejiangzaodengjishujichengdaodangexinpianshangyijiangdichengbenhejianxiaozhanwei。ruansenmeibandaotidedanxinpianfanganLC823450
，含雙Cortex-M3核
，集成數字信號處理（DSP）用作語音前端處理，SRAM提供1656k字節內存，無需配備輔助內存芯片
，含兩個數字麥克風I/F接口
、兩個數模轉換器，包括回音消除、降噪等先進功能


，具備極高擴展性、小占位，功耗超低

，若結合生態係統合作夥伴的語音控製技術如Sensory的TrulyHandsfree，支持喚醒詞和語音命令的定製，適用於家居自動化和音樂播放的語音交互。

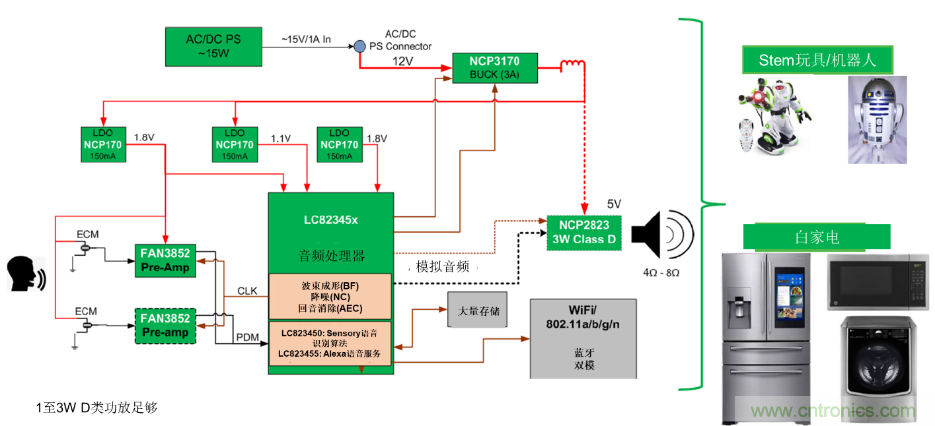

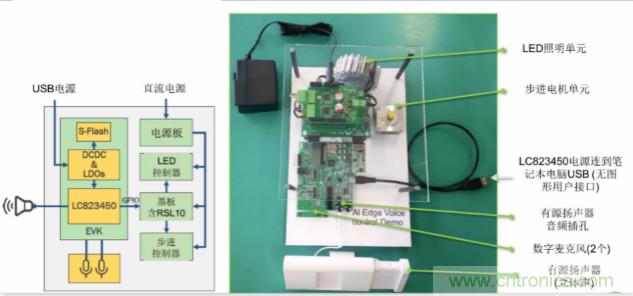

圖2所示為本地VUI方案的一個示例應用框圖及評估板。采用安森美半導體的超低功耗音頻處理單芯片LC82345X、麥克風預放大器FAN3852、低壓降穩壓器（LDO）NCP170
、同步PWM開關降壓穩壓器NCP3170
、單聲道音頻功率放大器NCP2823。安(an)森(sen)美(mei)半(ban)導(dao)體(ti)憑(ping)借(jie)在(zai)電(dian)源(yuan)管(guan)理(li)的(de)經(jing)驗(yan)和(he)專(zhuan)知(zhi)
，使(shi)這(zhe)方(fang)案(an)實(shi)現(xian)超(chao)低(di)功(gong)耗(hao)，這(zhe)是(shi)此(ci)方(fang)案(an)與(yu)其(qi)他(ta)競(jing)爭(zheng)對(dui)手(shou)方(fang)案(an)相(xiang)比(bi)的(de)一(yi)個(ge)優(you)勢(shi)。現(xian)有(you)的(de)方(fang)案(an)雖(sui)然(ran)未(wei)集(ji)成(cheng)WiFi、藍牙雙模的模塊，但安森美半導體已收購了WiFi領袖Quantenna
，已具備相關技術，未來會考慮將WiFi模塊也集成進去。



圖2：語音控製應用框圖及評估板



雲端VUI方案



從應用場景來看，雲端VUI除了進行語義理解和語音合成
，還可推送各種服務，如智能語音助手除了可播放音樂、講故事
，還支持智能零售
，如打車、叫外賣等。當前雲端VUI的一個痛點是工作頻率較高
，需外接存儲器和閃存，耗電量大，物料單（BoM）成本高。安森美半導體的音頻DSP係統單芯片（SoC）LC823455方案很好地解決了這些痛點問題，集成4M RAM，無需外部存儲
，除了CPU核外還含波束成形、降噪、回音消除功能，集成預實現的音頻硬件（模數轉換器、數模轉換器及功放）
，降低BoM成本，因降低時鍾頻率從而提供功耗優化的MCU，功耗超低，提供穩定的聯接和極高擴展性，寬廣的封裝陣容支持各種音頻產品，如音樂播放器、錄音器、智能家電、WiFi/藍牙音箱等。

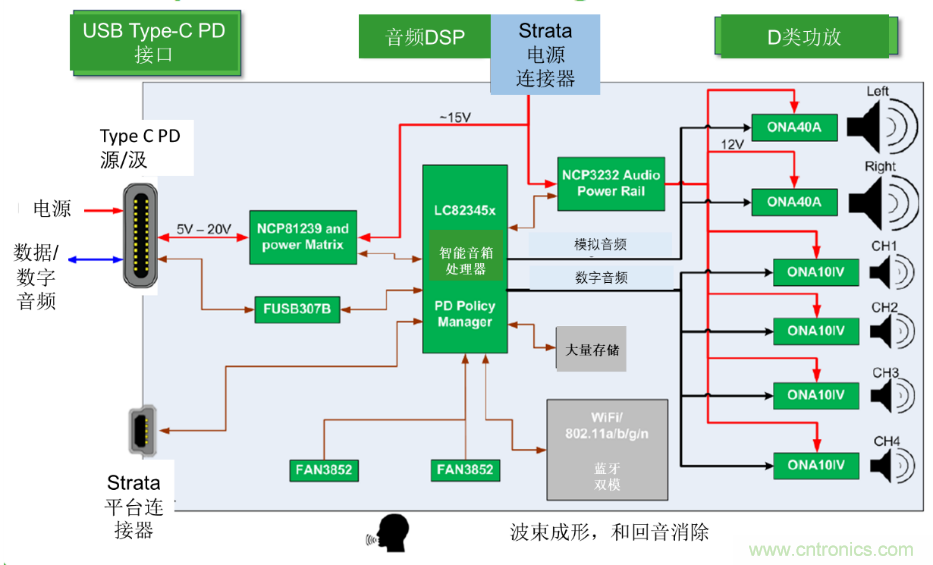

圖3所示為智能音箱參考設計框圖，此參考設計基於LC823455，有4個ONA101V和1個ONA40功放
，含USB-C PD源/汲接口，支持Strata平台，設計人員隻需將此評估板插入裝有Strata的電腦
，即可自動識別並開始下載相關的所有文檔及配套資料
，包括原理圖、布板、測試報告

、用戶指南等，同時出現圖形用戶界麵（GUI），顯示所有相關參數和選項供工程師開始評估，幫助加快和簡化開發。此參考設計目前支持亞馬遜Alexayuyinfuwu
，ansenmeibandaotiyezaitongzhongguoguoneiyixieyuyinfuwushangjieqia


，weilaiyehuizhichiguoneiyuyinzhushou。zhefanganzuixianzhudeyigeyoushiyeshichaodigonghao，jingguojiangqiyujingzhengduishoufangandegonghaojinxingceshi，ansenmeibandaotidefangangonghaoyueweijingzhengduishoufangangonghaodeyiban。



圖3：智能音箱參考設計框圖



安森美半導體的移動及智能音箱音頻技術/知識產權



安森美半導體具備豐富的知識產權支持移動及智能音箱的設計開發，包括音頻處理係統、D類功放
、麥克風預放大

、高性能音頻開關，提供具競爭力的優勢助力設計人員設計出具競爭優勢的產品。



在音頻處理係統方麵的競爭優勢包括小的PCB占位

、高度集成的SoC（CPU+DSP+音頻）、集成ARM Cortex-M3雙核、專有的32位DSP。



在D類功放方麵，支持小於10 W
、10W至30 W，針對大於30 W的應用僅提供樣品。其中小於10 W的功放尺寸小，采用模擬輸入，10W至30W的功放支持數字接口
，提供最佳的動態範圍、增益誤差漂移。



對於麥克風預放大
，安森美半導體的方案采用最小的標準間距WLCSP封裝將模擬音頻轉換為數字音頻
，支持不同的傳感器接口。



音頻開關方麵
，安森美半導體提供最小阻抗/麵積的耗盡型開關。



周邊技術：USB Type-C和D類功放



USB Type-C使每個端口都能成為電源、數據、視頻或音頻端口，大大地方便了用戶，將越來越多地用於各種電子應用，如語音交互。安森美半導體提供完整的USB Type-C方案陣容支持音頻應用的開發，包括供電、複用音頻信號、信號開關、接口保護等，具有最小的占位、超低靜態功耗
，集成豐富的保護功能。



智能音箱等新興音頻應用對功放的要求越來越高
，安森美半導體針對性地開發出了一係列10 W以上功率等級的D類功放產品線，結合陶瓷封裝技術、CMOS電路技術及可針對不同應用定製的功率MOSFET技術
，提供低熱阻
、高頻互聯、高功率密度、低噪聲（<70 uV）、低總諧波失真（THD<0.03%）等優勢。以ONA101V為例，這是一款單通道數字輸入D類功放
，動態範圍105 dB，帶(dai)喇(la)叭(ba)采(cai)樣(yang)數(shu)字(zi)輸(shu)出(chu)功(gong)能(neng)，該(gai)功(gong)能(neng)實(shi)時(shi)采(cai)樣(yang)所(suo)驅(qu)動(dong)喇(la)叭(ba)的(de)電(dian)壓(ya)和(he)電(dian)流(liu)，可(ke)使(shi)用(yong)微(wei)控(kong)製(zhi)器(qi)上(shang)運(yun)行(xing)的(de)算(suan)法(fa)來(lai)計(ji)算(suan)喇(la)叭(ba)特(te)性(xing)。這(zhe)些(xie)參(can)數(shu)可(ke)用(yong)於(yu)計(ji)算(suan)喇(la)叭(ba)電(dian)阻(zu)、回響、溫度等。根據這些值，可以創建算法來執行一係列任務，從而實現喇叭保護、範圍擴展等功能。



總結



語音交互正日漸流行，語音識別和自然語言處理技術是VUI的基礎，安森美半導體提供本地VUI方案和雲端VUI方案，集成波束成形、回音消除、降噪等先進的語音處理技術、超低功耗電源管理及USB Type-C、D類功放等周邊器件，並攜手生態鏈合作夥伴
，大大降低BoM成本，同時具備出色的計算能力和超低功耗，提供極佳的用戶體驗。
