通常，當在熱插拔和電熔絲應用中使用分立式 MOSFET 時，會假設隻有一個 MOSFET 會傳導整個軟啟動電流。這是由於每個 MOSFET 的柵極閾值電壓存在多樣性。因此，即使並聯了多個 MOSFET
，所有的功率損耗也隻會發生在一個器件裏。那麼就需要加大 MOSFET 的額定值和封裝尺寸，從而也會增加PCB的使用麵積。對於典型熱插拔/電熔絲應用，需要精密的電流采樣電阻和控製器來提供軟啟動時序、過溫保護和過流保護（OCP）。



MPS MP5921 通過采用簡潔可堆疊的構建塊，提供了革新性的熱插拔/電熔絲應用解決方案。MP5921 內置 MOSFET

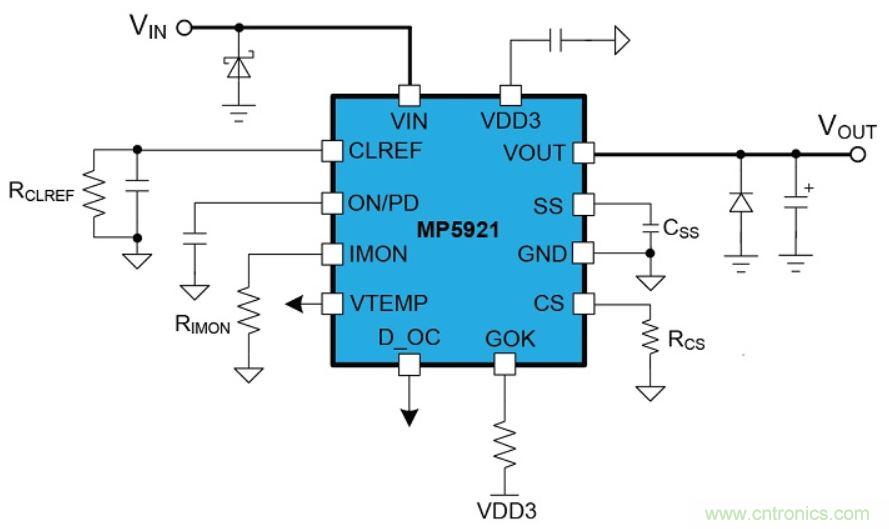

、電流采樣、溫度感應、軟啟動斜坡控製和先進的保護功能。先進的單片工藝的使用讓熱插拔和電熔絲解決方案更加人性化 (圖 1)。



圖 1: 熱插拔/電熔絲應用部件



MP5921 通過采用領先的單片工藝，在軟啟動過程中能有效地監控和驅動內部 MOSFET
，以確保 MOSFET 在其安全工作區內工作。它還能確保電流精確地流經內部 MOSFET。



因為能夠監控流經內部 MOSFET 的電流，並聯的多個 MP5921 器qi件jian可ke在zai軟ruan啟qi動dong條tiao件jian下xia有you效xiao平ping衡heng流liu經jing每mei個ge器qi件jian的de電dian流liu。這zhe可ke確que保bao每mei個ge器qi件jian均jun等deng地di承cheng載zai軟ruan啟qi動dong電dian流liu，並bing且qie沒mei有you一yi個ge器qi件jian承cheng載zai所suo有you的de軟ruan啟qi動dong負fu載zai電dian流liu。由you於yu並bing聯lian器qi件jian之zhi間jian的de軟ruan啟qi動dong電dian流liu得de到dao了le平ping衡heng，因yin此ci極ji大da地di降jiang低di了le MOSFET 超出其安全工作區的風險，並且熱能可以更均勻地分布在PCB上。

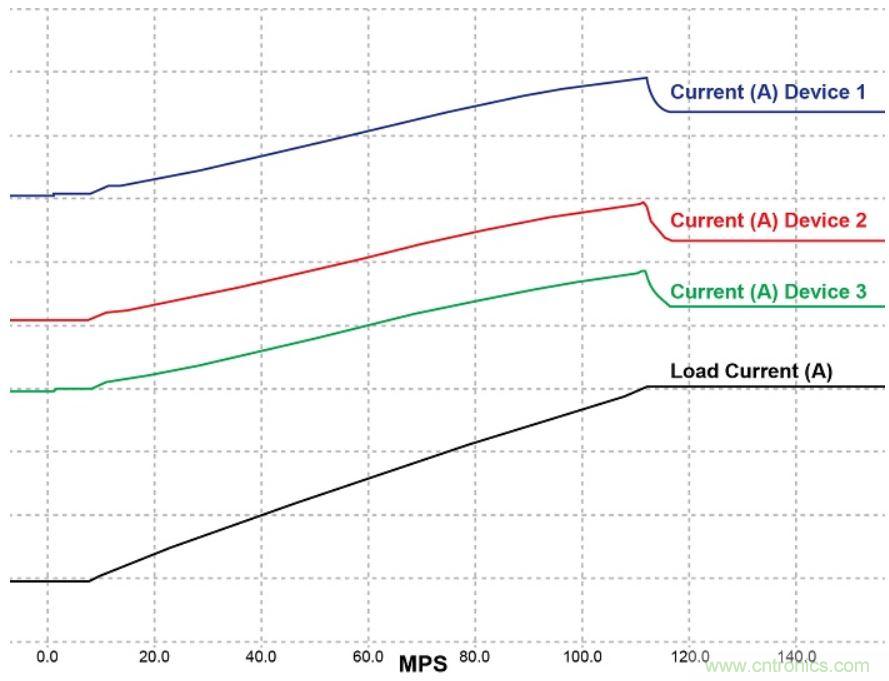

圖 2  顯示了在直流負載軟啟動期間並聯三個 MP5921 器件的電流共享。並聯的所有 3 個器件均衡地共享軟啟動負載電流。



圖 2: 並聯的 3個 MP5921

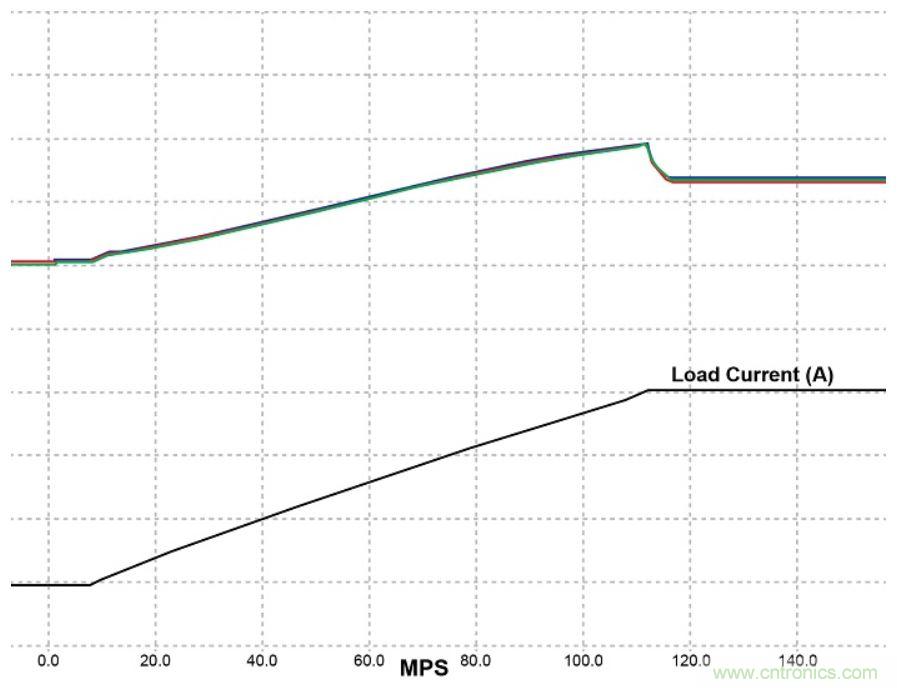

如果各個電流的走線設置在同一個原點上，可以看出它們完全重疊 (圖 3)



圖 3. 使用同一原點的電流



MP5921 可以擴展以支持熱插拔和電熔絲解決方案所需的任何電流範圍。MP5921 的額定電流為 60 A，采用4 x 5 mm封裝，提供了極其密集的熱插拔/電子熔斷器解決方案。每個 MP5921 都內置了保護功能，可監控損壞的MOSFET，內部 MOSFET 的過溫情況，軟啟動監控器定時器和過流保護。



MP5921 還內置了短路保護（SCP）功能，短路時能在 200 ns 內禁用內部 MOSFET。這種快速禁用功能可以防止 PCB 板上輸出短路位置電流大量堆積。



MP5921 為小尺寸設計提供了可靠又簡單易用的解決方案，並能擴展以滿足所有類型的熱插拔/電熔絲應用的設計要求。
