可以看到，插座3個220V插孔，統一總控。USB獨立供電，輸出能力強勁
，完全達到了標稱值，還不會因為插座關閉以後，U口不能充。拆解中還發現航嘉沿用了一體化銅條設計

、全套PI方案
，空載功耗也很低。



作為智能產品
，配套APP簡單易用，支持連接Wi-Fi。



下麵來詳細看一看——

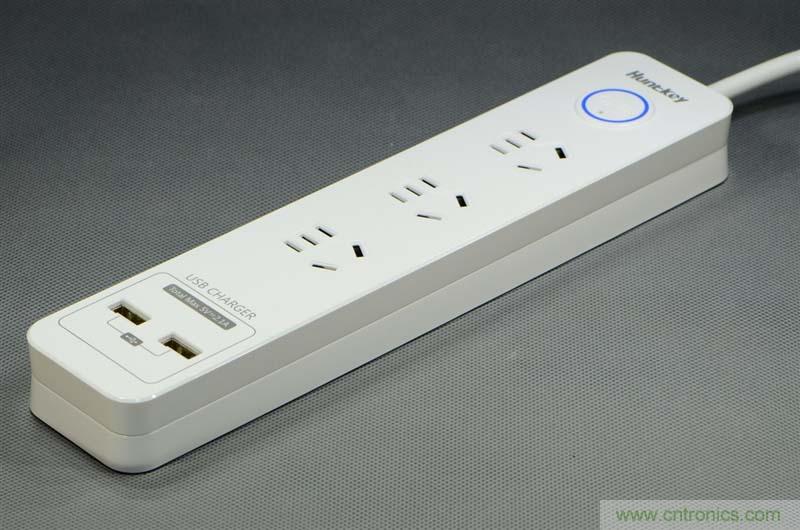

側麵凹陷的設計
，很方便手持用力在插拔插頭的時候。有兩個USB口，標稱總輸出5V/2.1A

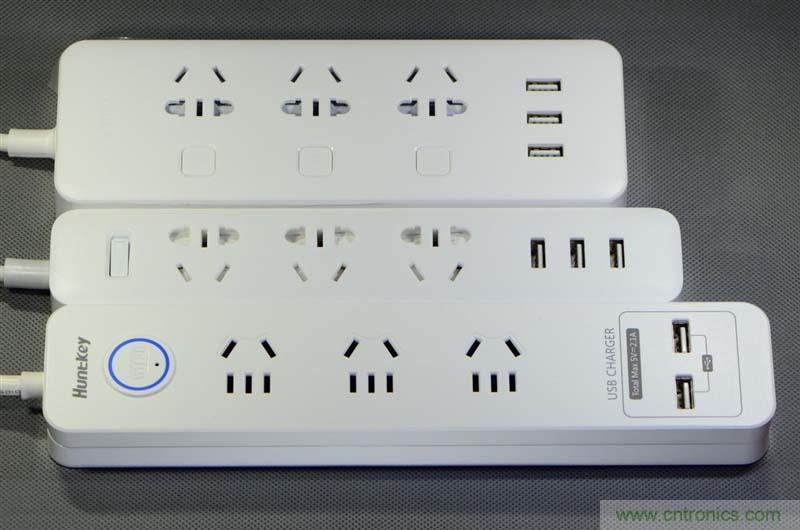

國標插座，但是不兼容德標圓頭，小米、公牛之類的是兼容德標插頭的。

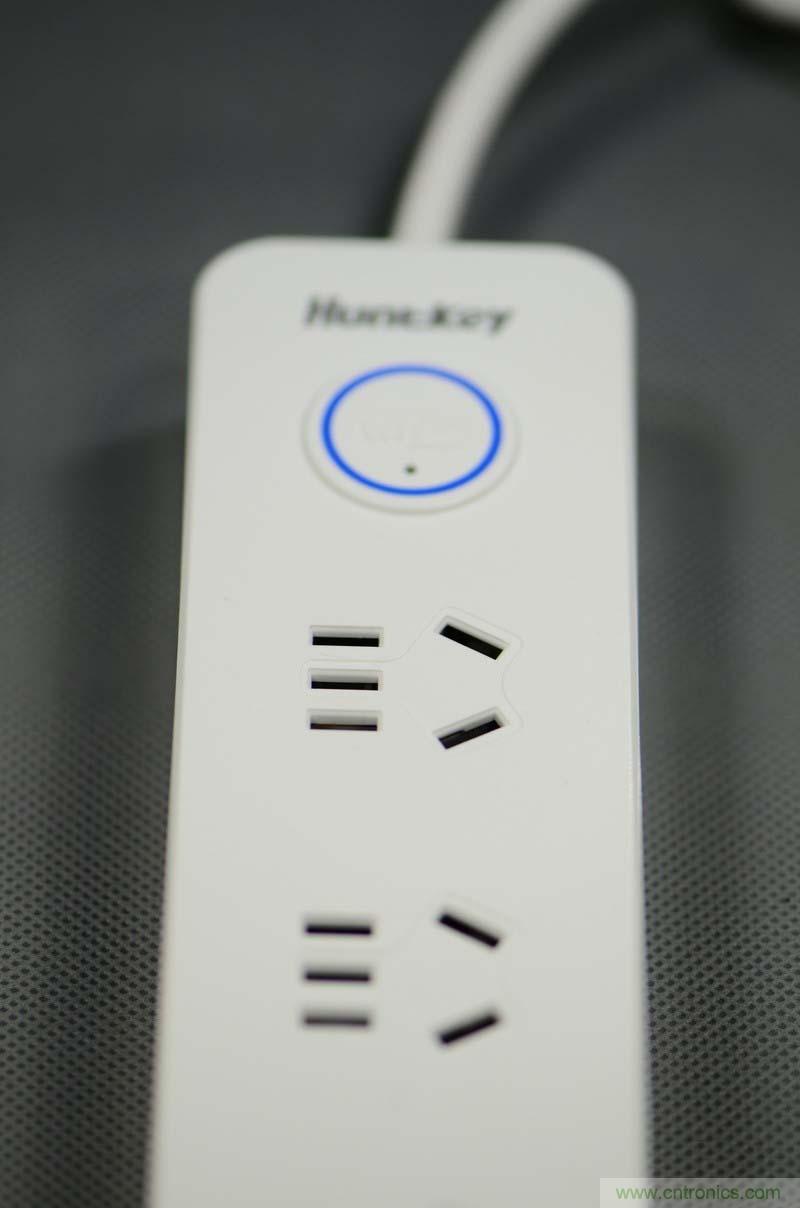

Wi-Fi指示燈和配置WIFI連接的隱藏孔
，航嘉這個孔
，在使用上最大程度避免誤觸，但是一般Wi-Fi配置也不會很頻繁，一個小孔，還是不影響使用的。

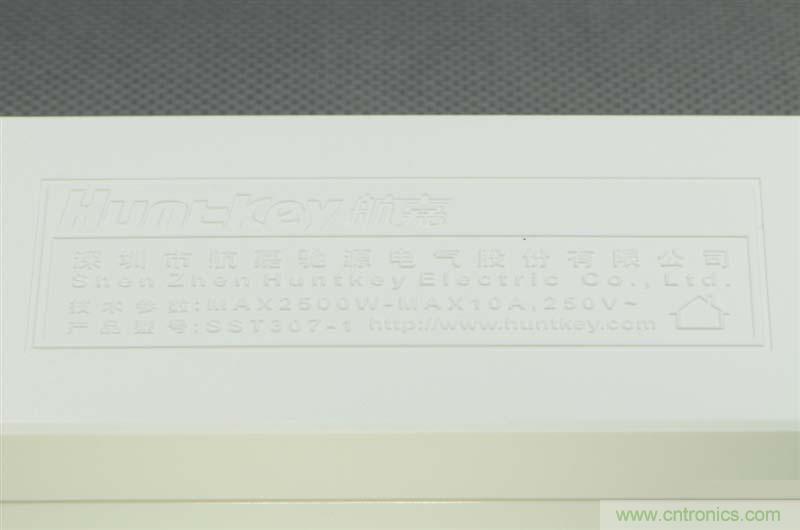

背麵技術參數
，型號SST307-01。標注了最大10A的工作電流
，使用時候注意連接的用電器不要超過2200W。

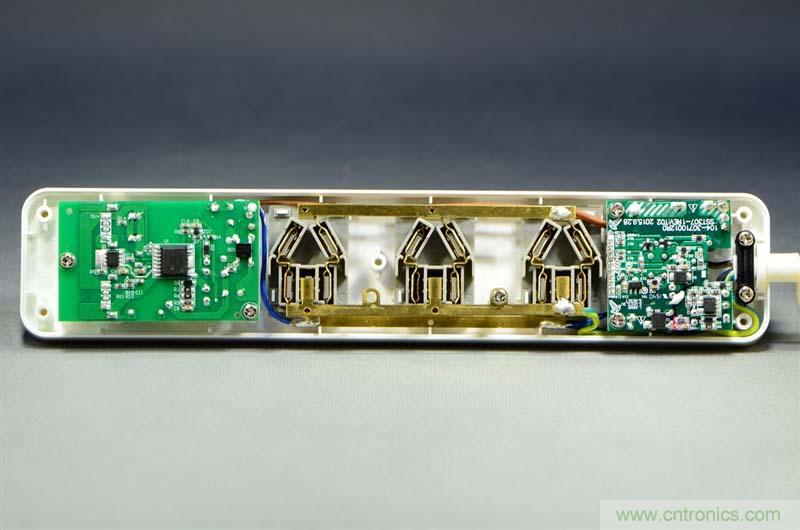

打開後蓋以後的全貌，右側有Wi-Fi模塊和低壓繼電器以及供電單元
，中間是三個插座
，左側是USB充電單元。

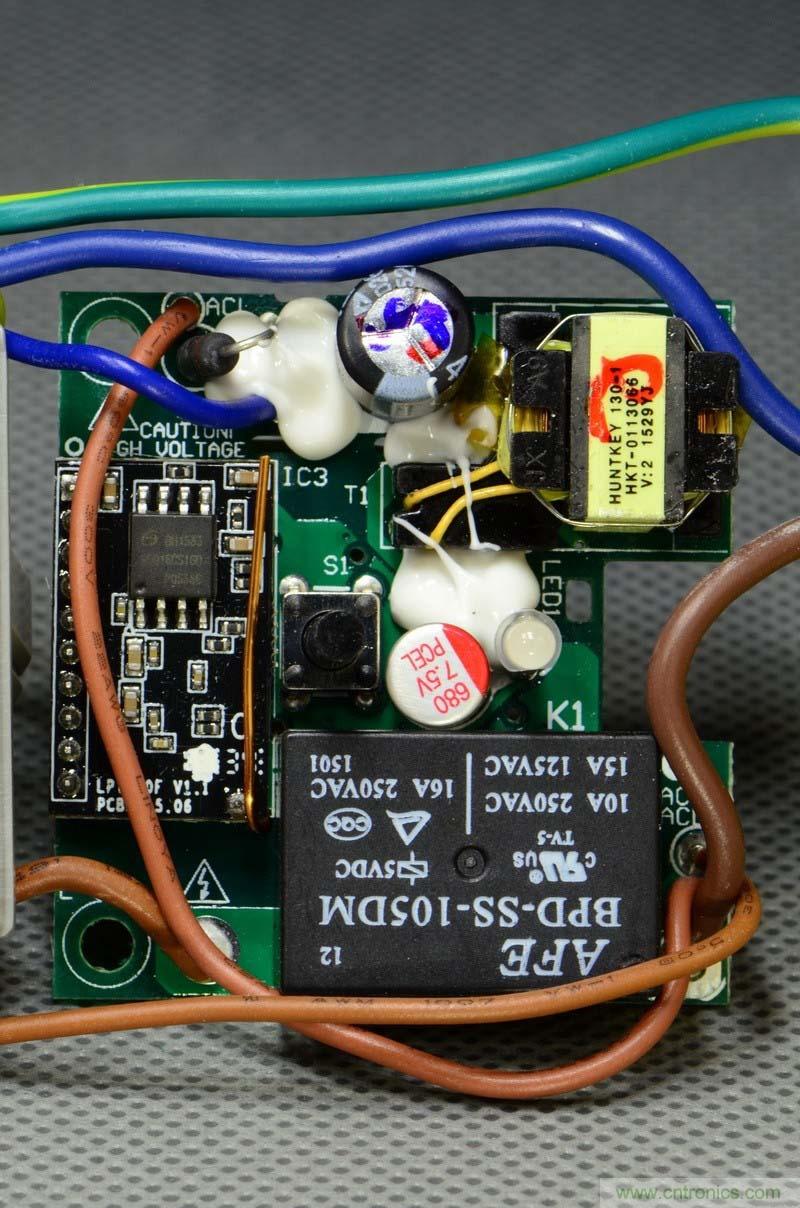

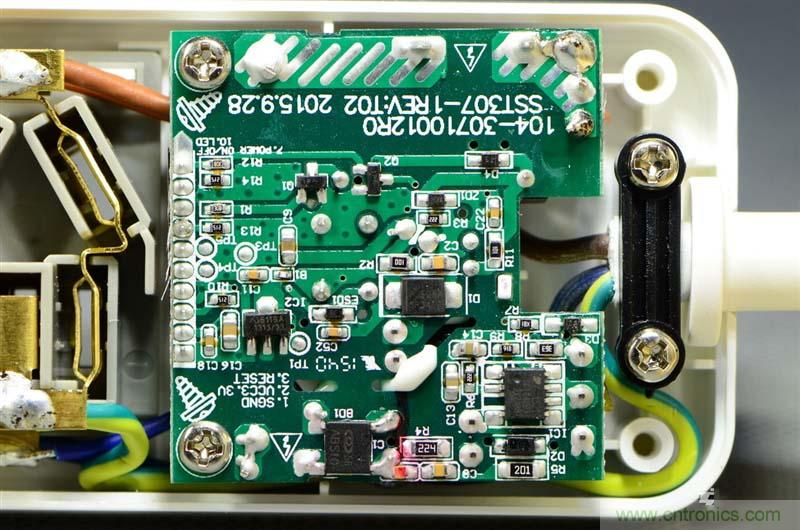

右側Wi-Fi模塊和低壓繼電器供電電路板特寫。

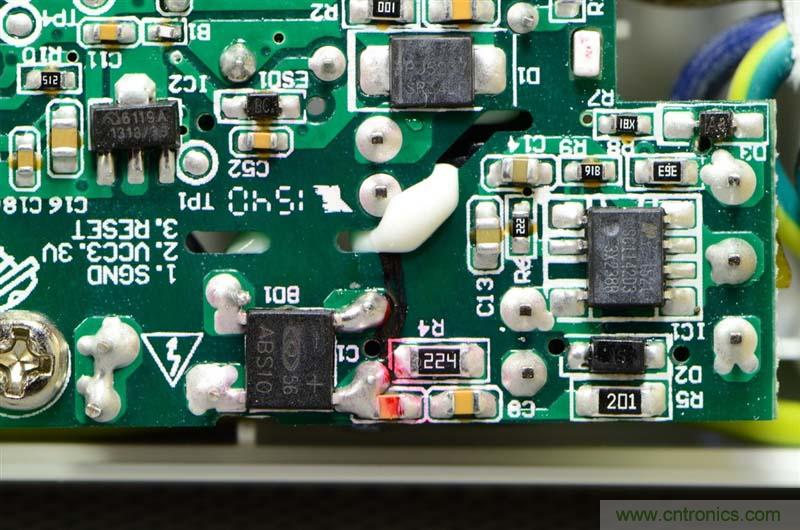

芯片特寫



左上型號為：6119A，是WiFi模塊的供電穩壓。右上型號為：SR34
，肖特基二極管，是開關電源的整流
，左下型號為：ABS10整流橋

，作用是將AC輸入整流成直流。



右下型號為：PI SC1142D3單芯片開關電源芯片。



PI的電源芯片，內置開關管，原邊反饋，最大程度減小PCB麵積及成本。並且具有極高的空載效率，非常適合插排這種長期在線的設備。





把電路板反過來可以看到右下角有一個低壓繼電器
，左側有Wi-Fi模塊
，可以看到一根很短的銅線，這就是Wi-Fi的天線，右上有Wi-Fi模塊和繼電器供電電路。



通過拆解，我們發現，這個插座內部一個繼電器，屬於所有插孔總控的方案。



Wi-Fi上方的輸入線
，連接了一個保險電阻。在這裏起到保險絲的作用

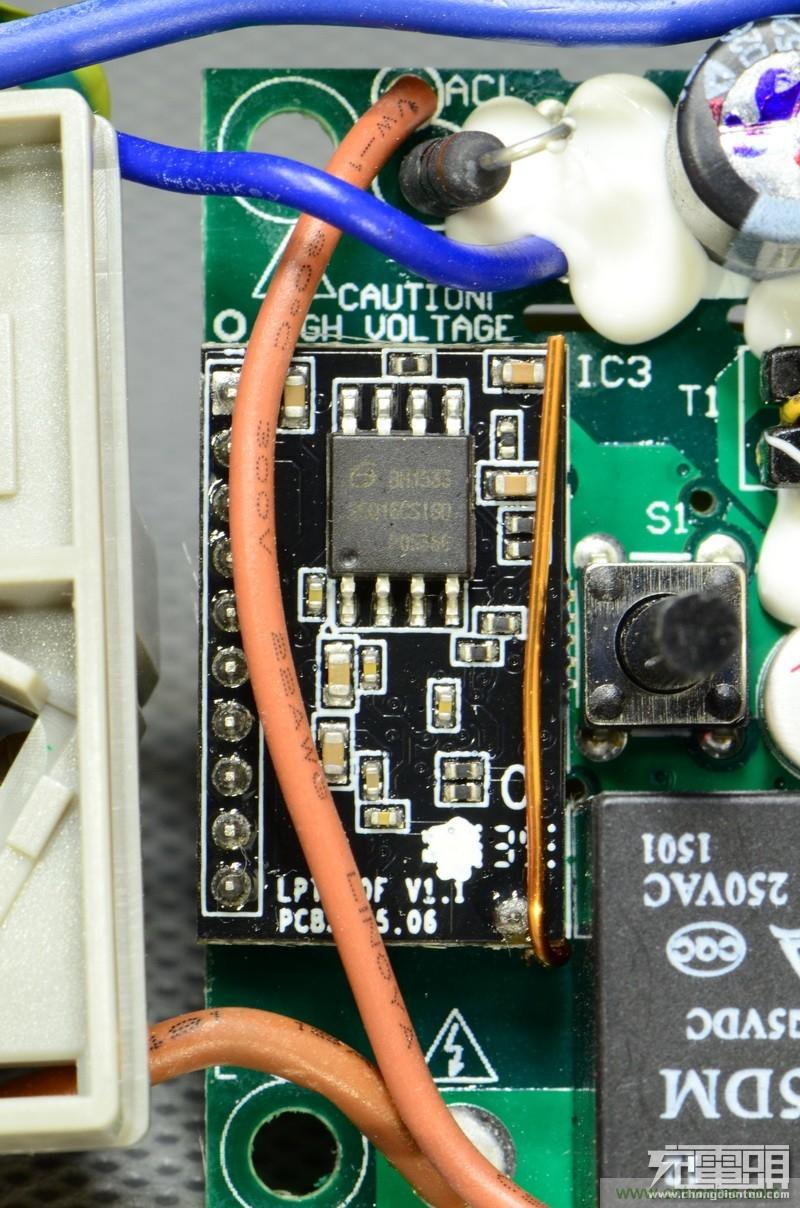

，Wi-Fi模塊特寫，主要的元件麵在背麵，正麵隻能看到一個8腿的小芯片。

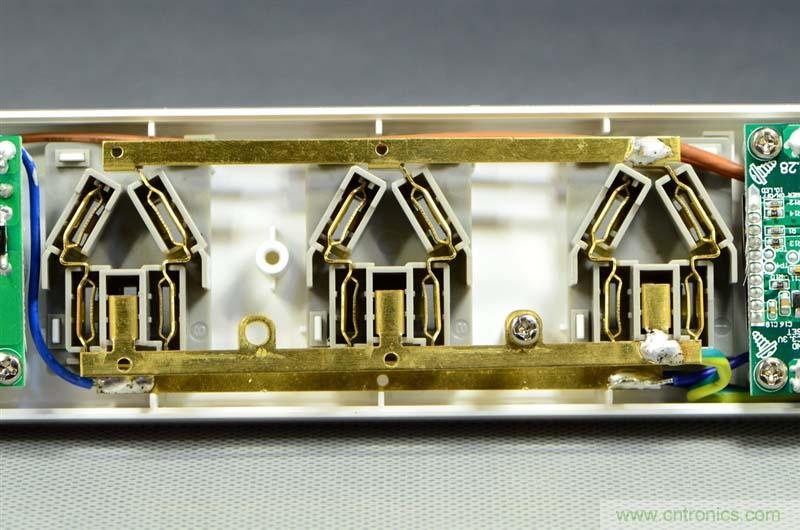

三個插座模塊，使用了高質量插排慣例的一體銅條設計。

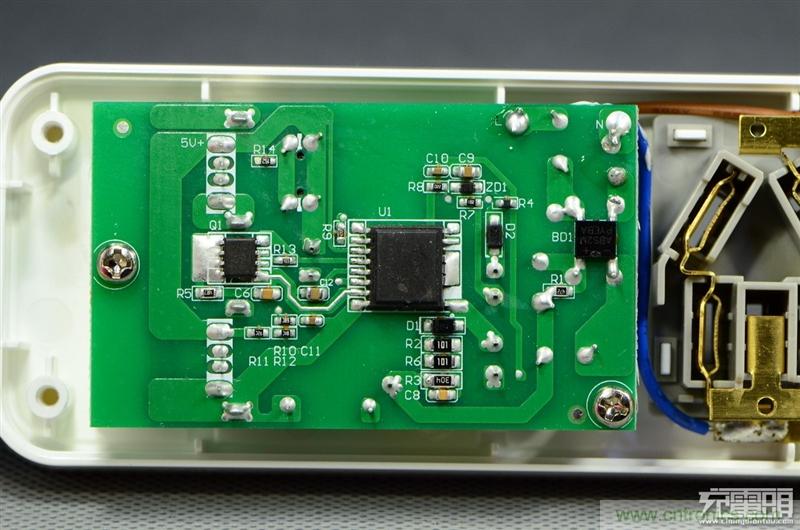

USB輸出單元全覽，並沒有發現USB智能識別芯片，兩個USB口 D+D-都是短接模式。



這裏依舊使用了美國PI的開關電源方案，大芯片內置開關管，提供同步整流信號輸出，外置MOS管進行整流。



相比肖特基
，有著更高的效率，同時還減小散熱器成本，更易安排布局。

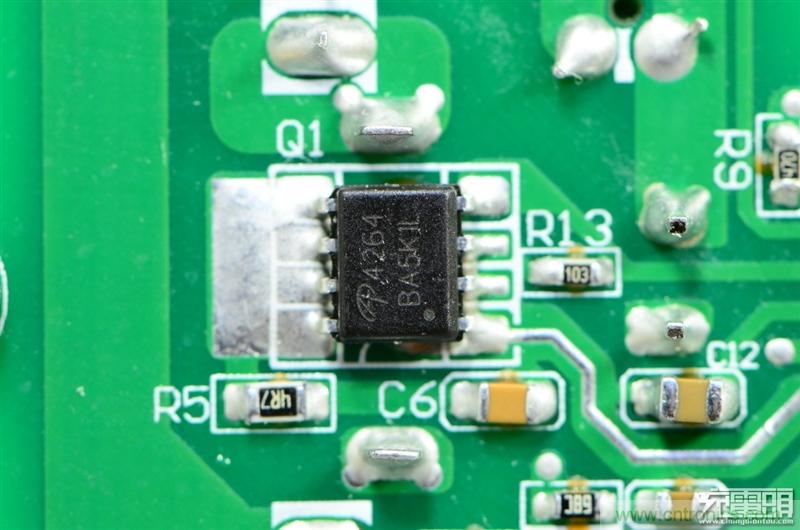

同步整流MOS管特寫，型號為：AO4264。大電流走線做了加錫處理。

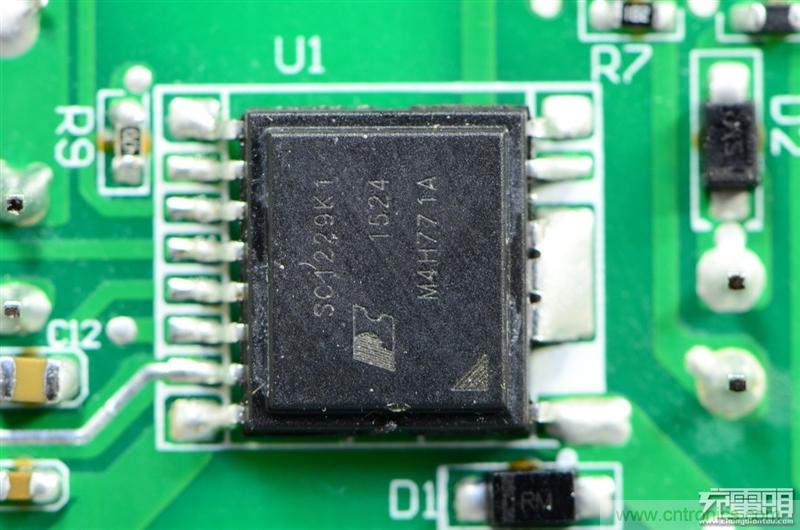

芯片特寫，型號為：SC1229K1。PI的InnoSwitch係列。

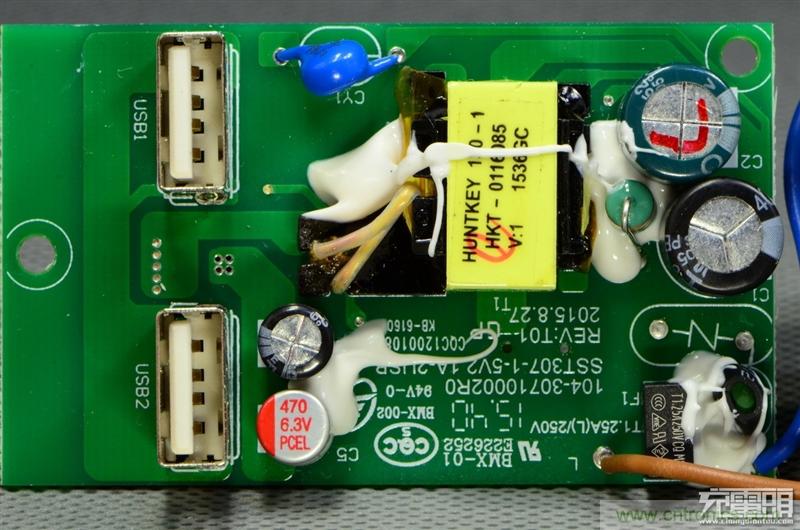

USB模塊正麵全貌，左側有兩個USBchazuoheshuchulvbodianrong，yigeputongdianjiedianrongjiashanggutaidianrongdezuhe，zhongjianyoukaiguanbianyaqi，youceyoulianggegaoyadianjiedianrong
，youxiafangshibaoxianheshurulangyongyizhiyuanjian。

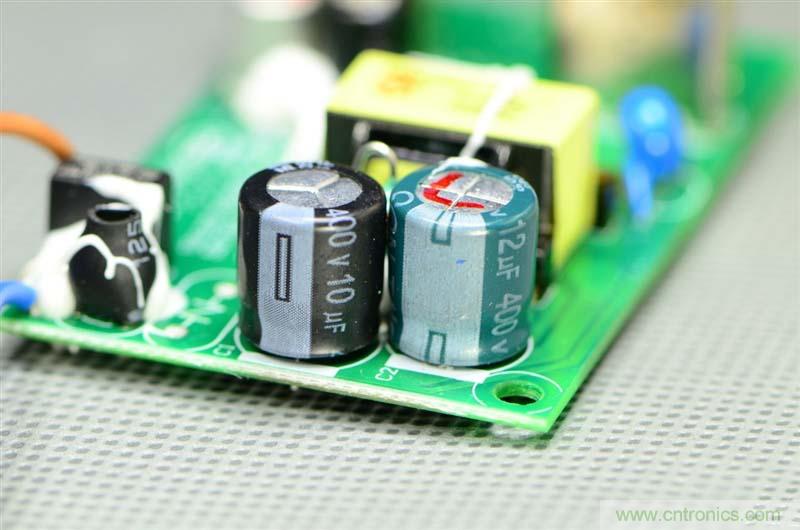

兩個電解電容
，400V10uF
，400V12uF。22UF的總容量。熱縮管內部的是NTC
，用來抑製上電浪湧。



zuihou，duanjiemoshi，meiyoushibiexinpiandewenti。kenengshiyinweichaxianbandeshiyongqingkuang，zairichangdoushiyejianchongdian
，shijianchongyu，buxuyaodadianliushibiejinxingjisuchongdian。huozhechayigexiaoyedengdengbuxuyaoshibiedeshebei。zhijiequdiaoshibiexinpian
，jiangdichengben。

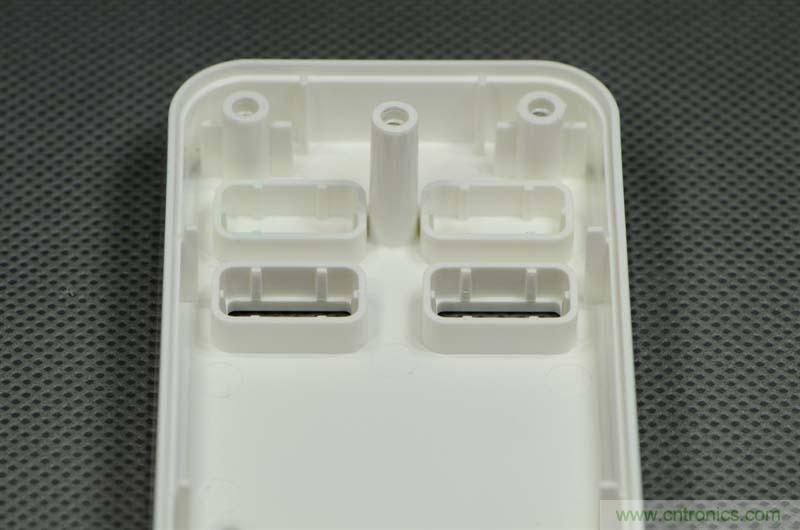

模具上預留了另外兩個USB口，不排除這個插座可能有四個USB口的版本。

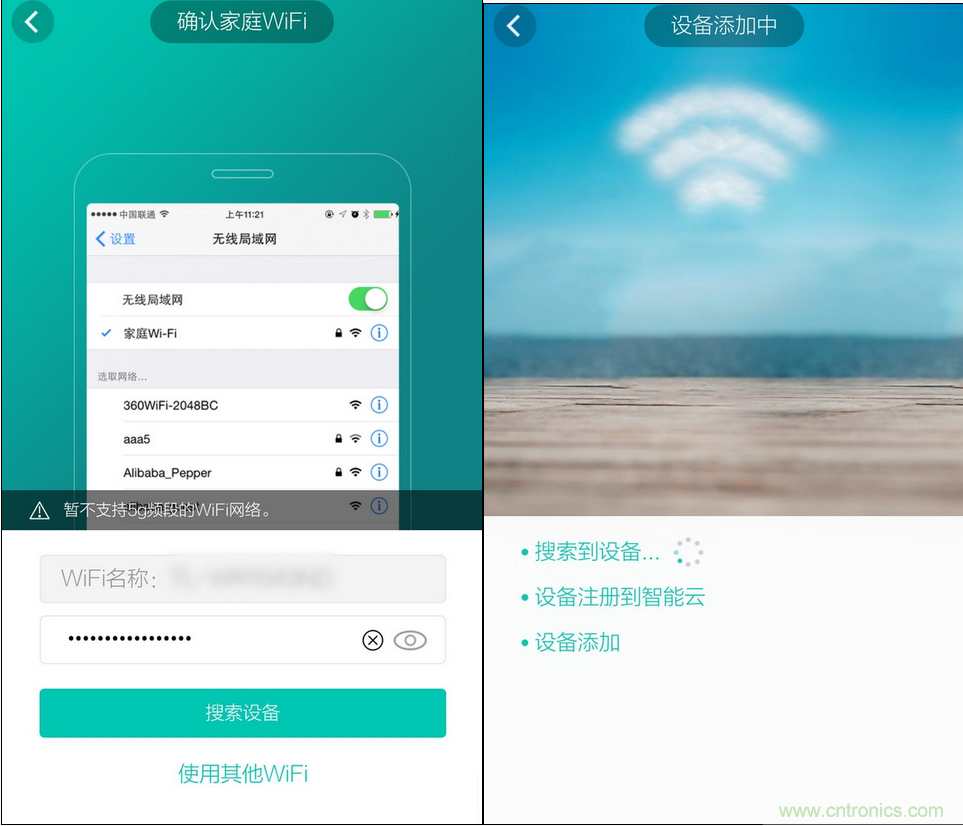

首先把插座通電，Wi-Fi指示燈會閃爍。

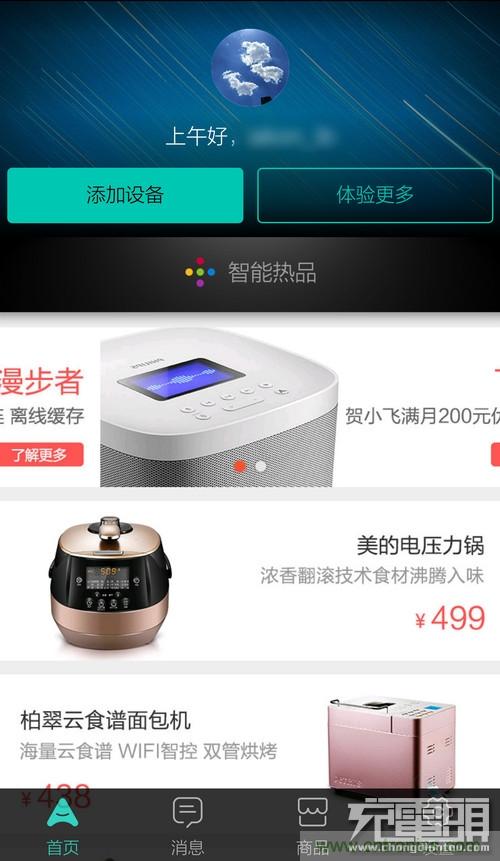

安裝 App“阿裏小智”，打開並用淘寶賬號登錄。

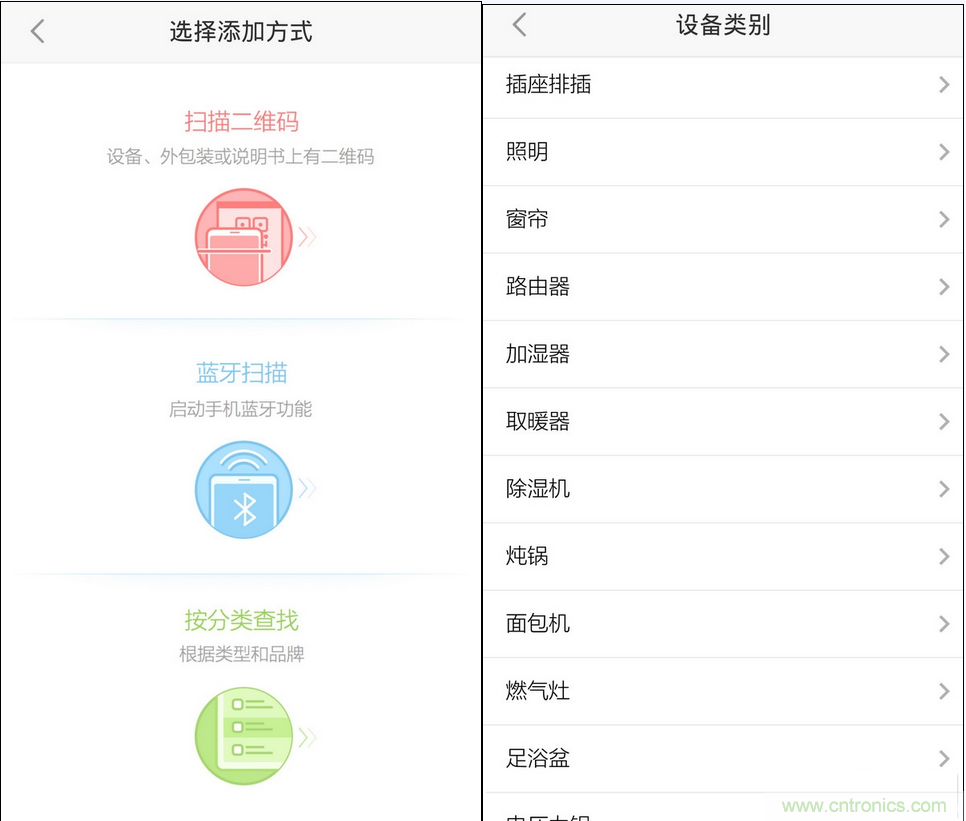

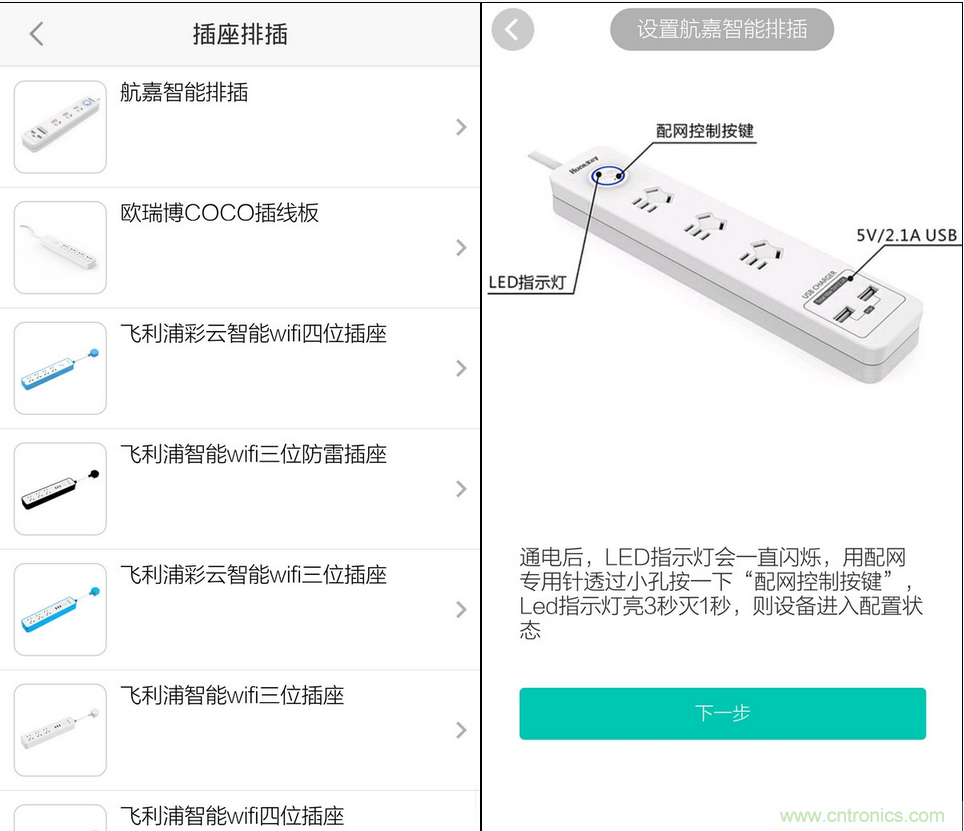

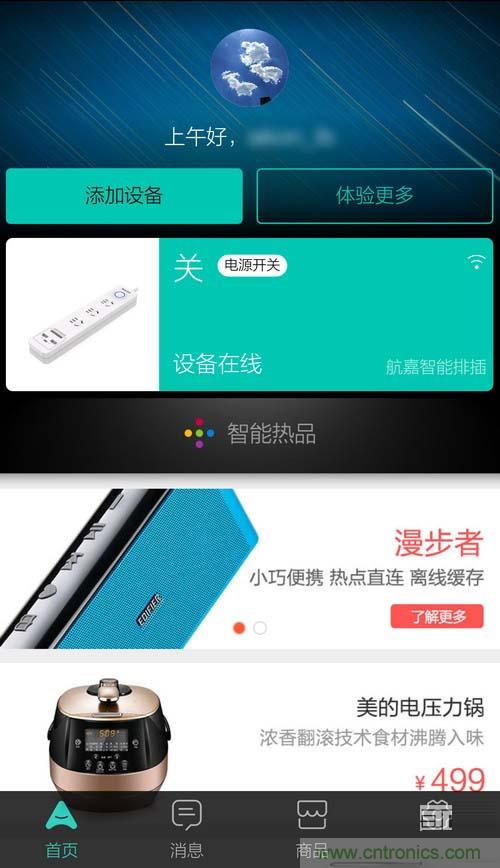

找到“航嘉智能插排”，









點擊已經添加的插座

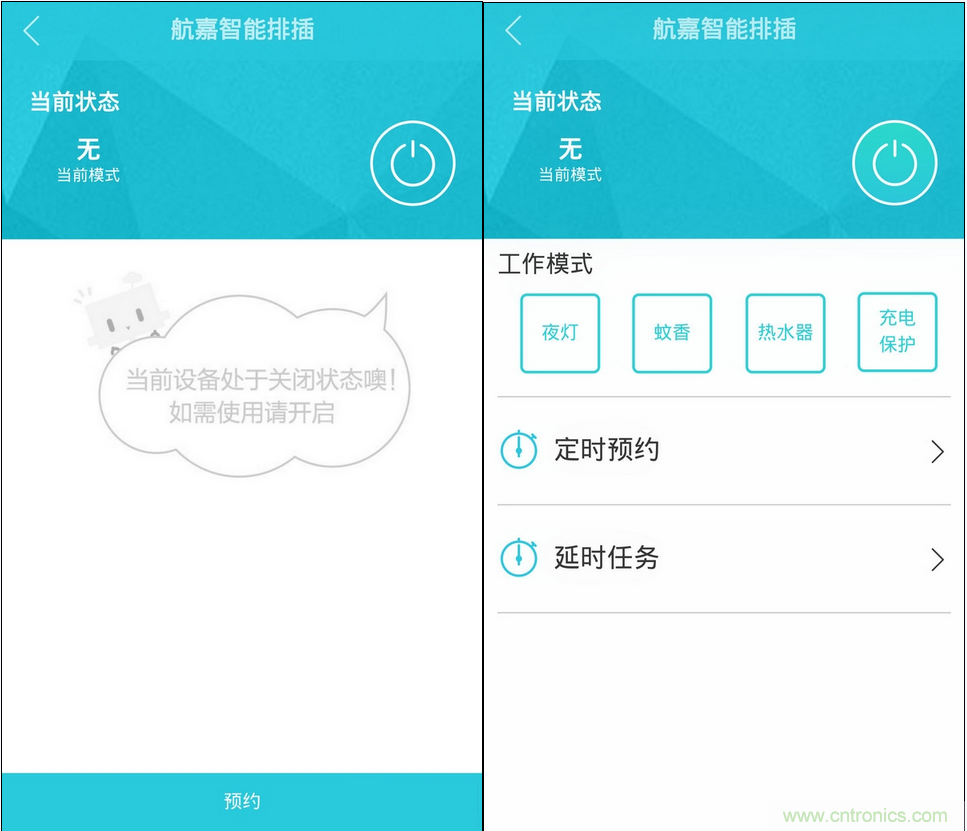

，可以看到現在插座屬於關閉狀態，三個插座模塊是沒有電的。



按一下開關圖標，三個插座模塊將會供電，有四種模式可以選擇，還可以製定計劃。



無論我們在家裏還是在外麵，隻要插座連接著網絡，我們就可以控製三個220V的插座模塊，但是這裏要特別注意的是
，通過Wi-Fi無法控製USB輸出，也就是說隻要插座通電USB模塊就有輸出。

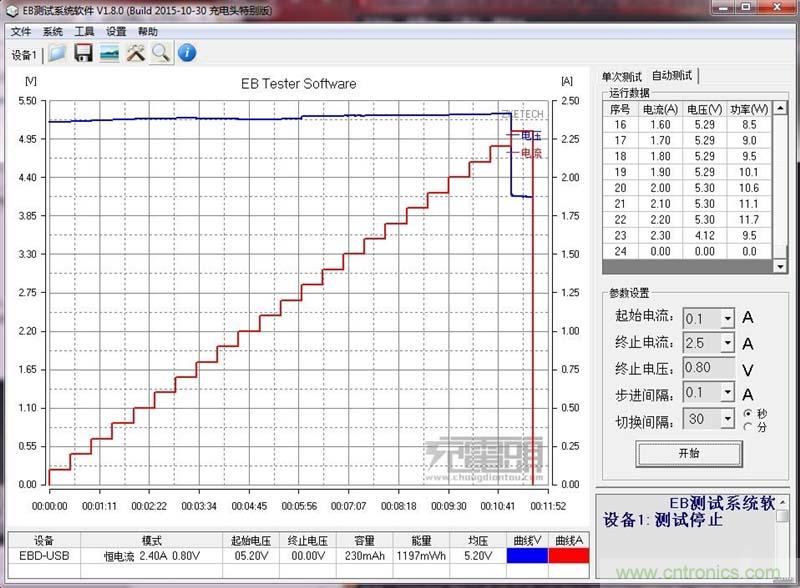

左口，2.20A@5.31V，達到標稱的的 2.1A
，並且有線補。

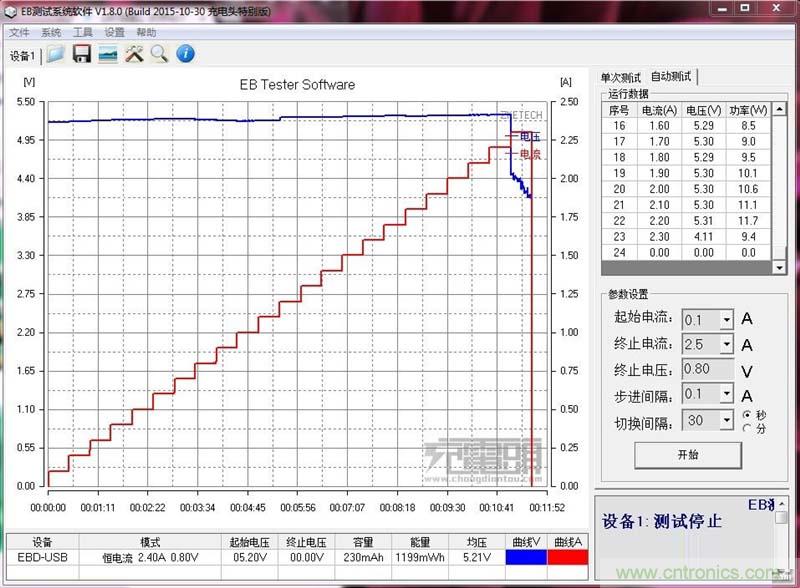

右口，2.20A@5.30V，達到標稱的的 2.1A，並且有線補。

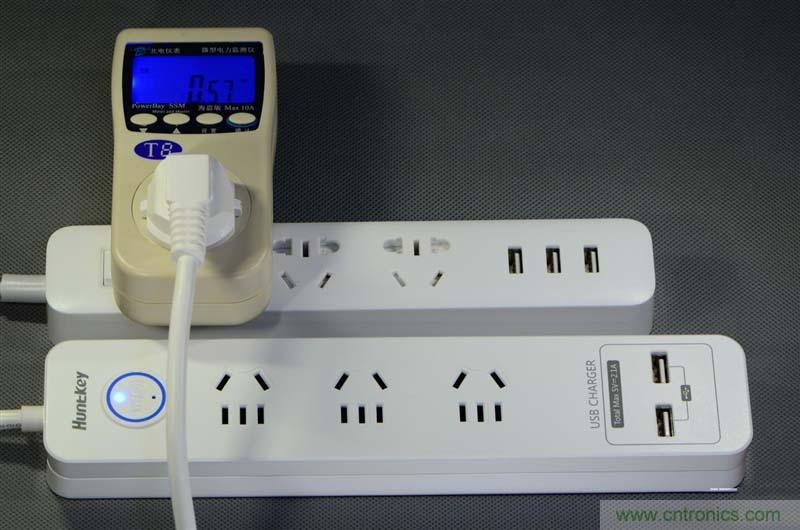

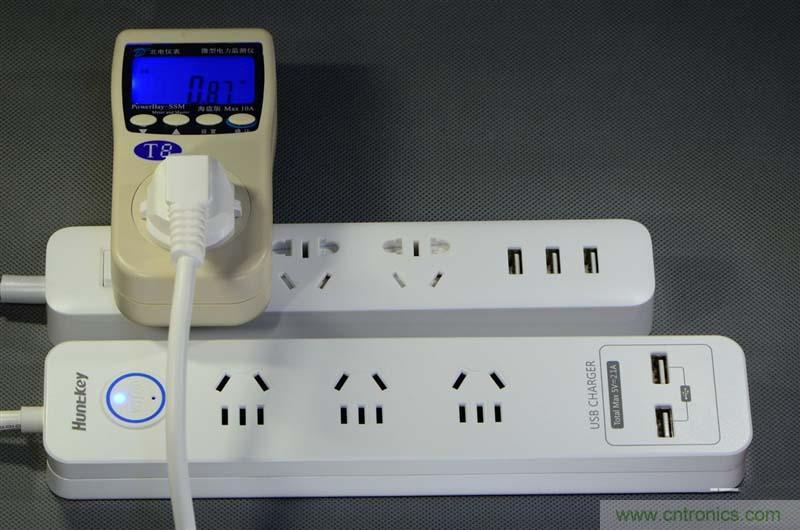

插座處於關閉狀態下的最低空載功耗 0.29W。



插座處於關閉狀態下的最高空載功耗 0.58W。



插座處於開啟狀態下的最低空載功耗 0.57W。



插座處於開啟狀態下的最高空載功耗0.87W，都控製得不錯。



航嘉作為業內老牌的電氣設備製造商，尤其是在PC電源、手機充電器和插線板三大領域頗有建樹。此次聯合阿裏和魅族推出旗下第一款通過WiFi控製的智能插線板SST307-1，以對抗後起之秀——小米。勝負如何，看了文章就知道了。
