【導讀】在智能工廠中，傳感器（如溫度和壓力傳感器）的設計需滿足與各類現場總線或工業以太網的兼容性
，以確保與PLC的無縫通信。本文將探討溫度與壓力傳感器的選型方案
，並介紹如何借助IO-Link技術實現傳感器與多種工業網絡的通用連接。

溫度傳感器的選型方案

常見的溫度傳感器包括2線、3線和4線電阻溫度檢測器（RTD）、熱電偶以及熱敏電阻。這些傳感器各有優缺點，若設計時間充裕，工程師可選擇多種信號調理和數據轉換器IC
，構建並調試定製化的模擬前端（AFE）。

然而
，若時間緊張
，以下集成化方案可加速設計進程：

• 熱電偶應用：推薦使用MAX31855熱電偶數字轉換器IC，它集成了線性化處理和冷端補償功能，可直接提供數字輸出。

• RTD應用：MAX31865 RTD數字轉換器IC是理想選擇，簡化了RTD信號的采集與處理。

• 通用數字溫度傳感器：對於追求快速

  、精準設計的場景，MAX31875或ADT7420等數字溫度傳感器IC提供了“一站式”解決方案。這些器件集成了傳感器
  、AFE和線性化電路，並通過I2C接口與微控製器通信。

•

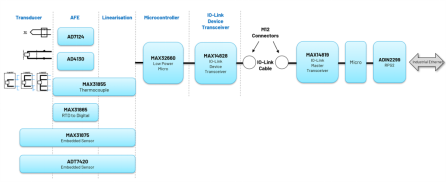

圖1展示了上述多種溫度傳感器信號鏈的選型方案。

壓力傳感器的選型方案

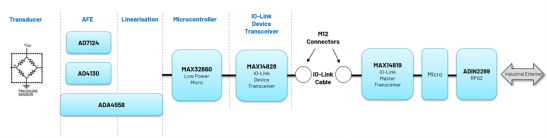

壓力傳感器通常采用應變計或稱重傳感器生成電信號。AD7124和AD4130等AFE器件可支持這類傳感器。若希望減輕微控製器的線性化負擔，可選擇ADA4558橋式信號調節器IC，專門處理信號線性化（圖2）。

傳感器與工業網絡的傳統連接方式及局限

傳統上
，傳感器設計依賴於單一現場總線或工業以太網協議，需內置專用的網絡接口IC。這種方式不僅增加了成本，還限製了傳感器的適用群體。若需適配其他網絡，必須重新設計傳感器，更換接口IC
，過程既耗時又昂貴。此外
，不同網絡的診斷功能參差不齊，某些協議甚至缺乏診斷支持，導致安裝後的維護和故障排查困難。

實現“與網絡無關”的傳感器設計

借助IO-Link®技術，傳感器可實現與多種工業網絡的通用連接。IO-Link是一種三線工業通信標準，專為連接傳感器、執行器與控製網絡而設計。在IO-Link係統中，收發器作為物理層接口，與運行數據鏈路層協議的微控製器協同工作，並支持高達24V的數字輸入/輸出。

IO-Link的優勢在於能夠傳輸四種類型的數據：過程數據、值狀態
、設備數據和事件。其中，事件數據可快速指示傳感器故障
，極大簡化了維護流程。MAX14828是一款低功耗IO-Link從站收發器，提供4mm x 4mm 24引腳TQFN和2.5mm x 2.5mm WLP兩種封裝
，工作溫度範圍覆蓋-40℃至+125℃，適用於嚴苛工業環境。

IO-Link從站與工業網絡的通信機製

IO-Link從站收發器通過電纜與IO-Link主站通信
，主站再通過協議接口IC（如支持工業以太網的ADIN2299）連接到上層工業網絡。MAX14819A是一款低功耗雙通道IO-Link主站收發器
，集成傳感器/執行器電源控製器，完全符合IEC 61131-2、IEC 61131-9 SDCI及IO-Link 1.1.3標準，確保與各類工業網絡的兼容性。

總結

通過選擇集成化的溫度與壓力傳感器方案
，並采用IO-Link通信架構

，設計師能夠快速開發出兼容多種工業網絡的高效傳感器。這種“與網絡無關”的設計不僅降低了成本，還拓寬了傳感器的市場適用性

，為智能工廠的靈活部署與維護提供了堅實基礎。
