【導讀】電磁蜂鳴器是一種基於電磁感應原理的電子發聲器件，通過線圈磁場驅動振動片產生聲音
，廣泛應用於電子產品、汽車電子、安防設備等領域。其核心結構包括電磁鐵（線圈與鐵芯）、柔性振動片（帶磁性塗層）、磁鐵及共鳴腔外殼，並根據驅動方式分為有源型（內置振蕩電路） 和無源型（需外接信號） 兩類。本文將深入解析其工作原理
、優勢
、應用場景，並結合成本與選型要則，對比國內外主流廠商，為工程師提供全麵的技術參考。

電磁蜂鳴器是一種基於電磁感應原理的電子發聲器件，通過線圈磁場驅動振動片產生聲音，廣泛應用於電子產品、汽車電子
、安防設備等領域。其核心結構包括電磁鐵（線圈與鐵芯）、柔性振動片（帶磁性塗層）、磁鐵及共鳴腔外殼，並根據驅動方式分為有源型（內置振蕩電路） 和無源型（需外接信號） 兩類。本文將深入解析其工作原理
、優勢、應用場景，並結合成本與選型要則，對比國內外主流廠商，為工程師提供全麵的技術參考。

一
、工作原理與核心特性

電磁蜂鳴器的工作依賴電磁力與機械振動的耦合。當線圈通入交變電流時，電磁鐵產生交變磁場
，吸引磁性振動片變形
；電流中斷後，振動片依靠彈性複位，周期性運動激發空氣振動發聲。其振動頻率由電磁係統電感、振動片機械特性及觸點間隙共同決定。

有源蜂鳴器內置振蕩電路，僅需直流電源即可發聲，控製簡單但成本較高；無源蜂鳴器需外部提供500Hz–4.5kHz的方波信號
，頻率可調且成本低，適合多音調場景。與壓電式蜂鳴器相比，電磁式在低電壓（如1.5V）下即可達到85dB以上聲壓
，但功耗較高（典型電流30–45mA）
，且同類尺寸下音壓上限約90dB，低於壓電式的120dB。

二、優勢與應用場景

1. 核心優勢

低電壓驅動：1.5V即可工作
，適用電池供電設備。

高可靠性：無移動觸點，壽命可達10,000小時以上。

響應頻率寬：支持低頻發聲（如2.3–2.4kHz），音質柔和。

體積小巧：直徑可小至12mm，適合緊湊空間。

2. 應用場景

消費電子：打印機
、玩具、定時器（如CUI Devices的CEM-1206S用於便攜設備）。

工業與安防：報警器、萬用表（依賴高可靠性）。

汽車電子：儀表盤提示音（耐溫範圍達-30°C–70°C）。

醫療設備：狀態提示音（低電磁幹擾）。

三
、成本分析與選型要則

1. 成本結構

電磁蜂鳴器價格受封裝、驅動方式及采購量影響：

有源型：單價約¥6–¥10（如Soberton WST-1210T
，批量可降至¥4）。

無源型：便宜10%–30%
，但需外部驅動電路。

工業級：耐寬溫或防塵型號溢價20%–50%。

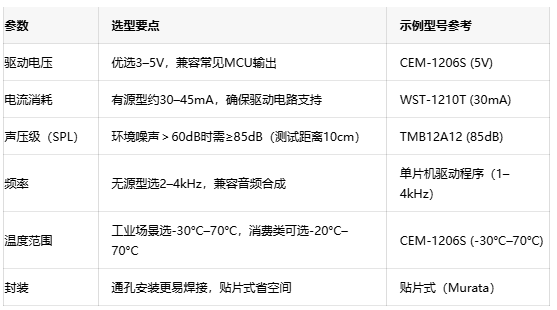

2. 選型關鍵參數

3. 驅動設計要點

續流二極管：必須並聯防止關斷尖峰電壓（可達幾十伏）。

三極管選型：NPN型需基極下拉電阻避免誤觸發；PNP型需上拉電阻。

濾波電容：添加0.1μF電容抑製高頻幹擾。

四
、國內外主流廠商對比

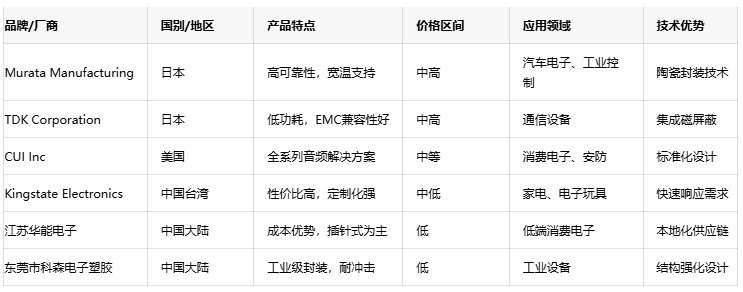

全球電磁蜂鳴器市場集中度適中，前五大廠商占40%份額（2024年）。下表對比代表性企業：

國產替代趨勢：國內廠商如江蘇華能電子通過成本控製占據低端市場，但在高頻響應和一致性上仍落後於國際頭部企業。

結語

電磁蜂鳴器憑借其低電壓驅動、高可靠性及緊湊體積
，在智能硬件與工業控製中持續發揮價值。未來，隨著無鉛化和高頻化需求提升
，廠商將聚焦於降低功耗（如電流≤20mA）與集成智能驅動電路。工程師選型時需權衡成本與性能，優先選擇Murata、TDK等品牌用於高可靠場景
，或Kingstate、江蘇華能等滿足成本敏感項目
，同時優化驅動設計以延長器件壽命。
