【導讀】在醫療設備

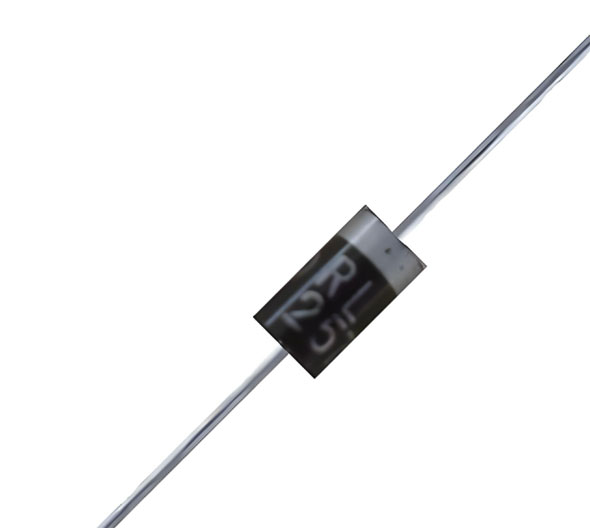

、工業自動化等關鍵領域，TVS管（瞬態電壓抑製器）如同電路係統的“隱形守護者”，能在納秒級響應中抵禦萬伏浪湧。然而行業調研顯示，72%的電路失效源於TVS選型誤區——盲目追求峰值功率而忽略鉗位電壓特性
，本文將用實測數據揭示選型核心法則。

一、致命誤區：峰值功率≠保護效力

揭開參數迷思的三大真相

1. 物理本質
   PPPM（峰值脈衝功率）= VC（鉗位電壓）× IPP（峰值電流）
   *技術圖解：當10/1000μs浪湧波形衝擊時，TVS響應時間＜1ps，但VC值決定最終殘壓*

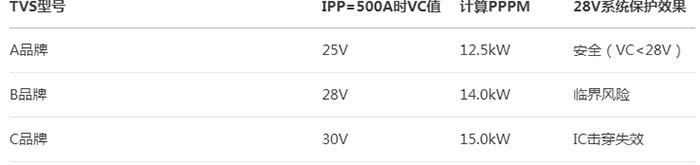

2. 實測反證

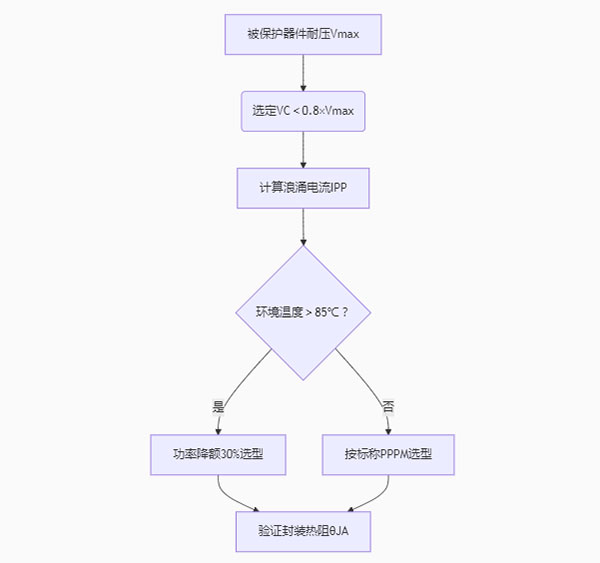

二、核心參數四維評估模型

超越數據手冊的實戰選型法

關鍵參數解讀

• 鉗位電壓VC：決定保護效果的核心（需低於器件擊穿電壓20%以上）

• 響應時間：雪崩二極管＜1ps，MOV壓敏電阻＞5ns

• 結電容Cj：高頻電路需＜10pF（如USB3.0接口）

• 熱崩潰點：SO-8封裝在25℃時PPPM=400W
  ，85℃時僅280W

三、場景化選型實戰手冊

應對三大致命浪湧源

▶ 工業現場（ISO 7637標準）

• 電機啟停浪湧：選VC≤36V，PPPM≥600W（如SMAJ36A）

• 繼電器觸點彈跳：搭配RC緩衝電路，TVS結電容需＜50pF

• 案例：伺服驅動器24V總線保護方案

• 輸入電壓：24VDC
  浪湧等級：1000V/2Ω（ISO 7637-2 Pulse 1）
  選型方案：SMCJ30A（VC=48.4V@IPP=47A，Cj=1500pF）

▶ 汽車電子（AEC-Q101認證）

• 拋負載Load Dump：12V係統需VC≤40V，PPPM≥3000W

• 靜電放電：USB端口優先選用DFN1006封裝（VC=18V
  ，Cj=0.5pF）

• 實測數據：某車機用SMDJ14A通過15kV接觸放電測試

▶ 醫療設備（IEC 60601標準）

• 除顫儀脈衝防護：TVS+氣體放電管二級防護

• MRI設備幹擾：選用磁屏蔽封裝（如TO-277係列）

四、前沿技術演進方向

新一代TVS的破局之道

1. 智能集成化

• 內建電壓偵測電路（如Littelfuse的SIDACtor®）

• 數字可編程鉗位電壓（ST的VIPower係列）

2. 材料革命

• 碳化矽TVS（擊穿場強達3MV/cm，較矽基提升10倍）

• 納米晶合金多層結構（能量密度提升至10kJ/m³）

結語：精準選型的黃金法則

TVS管的保護效能絕非由峰值功率單參數決定，鉗位電壓VC與被保護器件耐壓的匹配度才是生存關鍵。在新能源車800V平台、5G基站等高壓場景中，優選VC值低於係統耐壓30%且熱穩定性強的型號
，方能在納秒級的生死競速中守護電子係統的安全底線。
