流量傳感器定標步驟及常見故障解決方法

發布時間：2018-12-13 責任編輯：wenwei

【導讀】流量傳感器定標主要是建立空氣和氧氣流量傳感器與呼出流量傳感器之間偏移的關係列表。流量傳感器定標必須使用“標準測試管”。

1、流量傳感器定標需空氣&氧氣兩路氣源，並確保氣源達到200 L/min。

2、係統漏氣均會引起流量傳感器定標失敗。運行流量傳感器定標前，運行EST係統漏氣測試是否通過非常重要。

一、流量傳感器定標步驟

1、連接空氣&氧氣，確保壓力穩定在0.4Mpa。

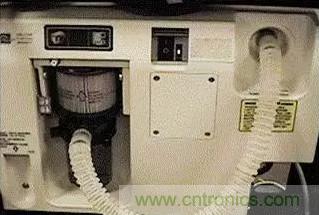

2、按下圖連接標準測試管。

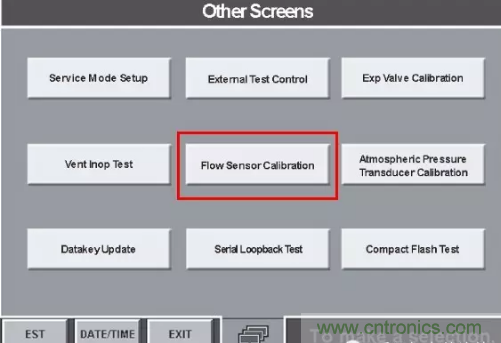

3、進入維修模式，選擇下半屏“Other Screen”-“Flow Sensor Calibration”

4、選擇“Start button”後，按GUI操作鍵盤上的“Accept”鍵，呼吸機自動執行定標。

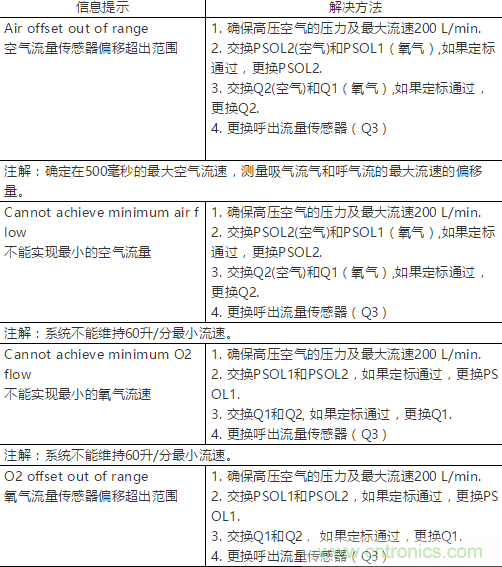

二、常見故障及解決方法

總結：

1、通常情況下，在運行EST流量傳感器交叉測試失敗後，才會償試運行流量傳感器定標，在這種情況下，流量傳感器定標也是失敗的，沒有太多參考意義。

2、使用空氣壓縮機（PB806或其他型號的壓縮機）提供空氣源定標失敗的，如提示：Cannot achieve minimum air flow，還是優先考濾壓縮機問題吧！（在雲南高原地區，經常出現類似問題，但不是壓縮機產生。為此，在高原地區定標出現類似失敗的，用兩路高壓氧氣來定標

3、在做具體判定前，務必運行EST測試的前4步，然後綜合判定。（包含：管道壓力測試；流量傳感器交叉測試；氣源/安全閥測試；係統漏氣測試）

4、在EST流量傳感器交叉測試失敗後，可以通過上半屏的測試數據來判定具體故障。

5、無論是氧氣&空氣流量傳感器（統稱為：吸氣端流量傳感器）還是呼氣端流量傳感器故障，可以先償試清洗，由於流量傳感器上的鉑金絲極為細小，稍有不慎，極易洗斷。
