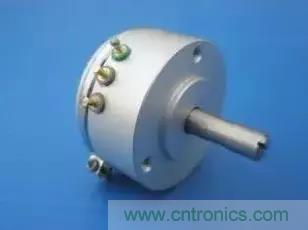

角度傳感器是指能感受被測角度並轉換成可用輸出信號的傳感器。 角度傳感器


，顧名思義，是用來檢測角度的。它的身體中有一個孔，可以配合樂高的軸。當連結到RCX上時，軸每轉過1/16圈，角度傳感器就會計數一次。



往一個方向轉動時
，計數增加，轉動方向改變時
，計數減少。計數與角度傳感器的初





通過計算旋轉的角度可以很容易的測出位置和速度。當在機器人身上連接上輪子（或通過齒輪傳動來移動機器人）時，可以依據旋轉的角度和輪子圓周數來推斷機器人移動的距離。然後就可以把距離轉換成速度
，你也可以用它除以所用時間。



實際上，計算距離的基本方程式為： 距離=速度×時間



由此可以得到：速度=距離/時間

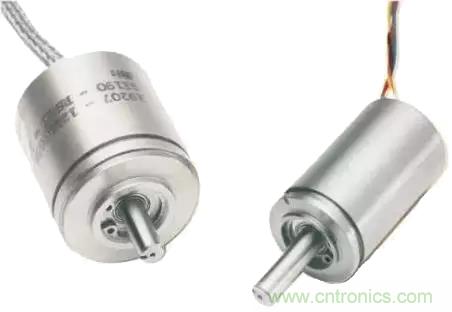

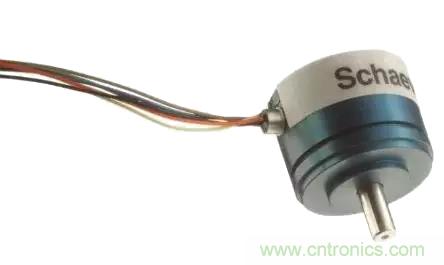

磁ci敏min感gan角jiao度du傳chuan感gan器qi采cai用yong高gao性xing能neng集ji成cheng磁ci敏min感gan元yuan件jian
，利li用yong磁ci信xin號hao感gan應ying非fei接jie觸chu的de特te點dian

，配pei合he微wei處chu理li器qi進jin行xing智zhi能neng化hua信xin號hao處chu理li製zhi成cheng的de新xin一yi代dai角jiao度du傳chuan感gan器qi。





特點：無觸點、高靈敏度、接近無限轉動壽命
、無噪聲、高重複性
、高頻響應特性好 。



1、磁鋼位置未對準自動補償；

2、故障檢測功能；

3、非接觸位置檢測功能，是滿足苛刻環境應用需求的理想選擇。



1
、工業機械、工程機械建築設備、石化設備、醫療設備
、航空航天儀器儀表
、國防工業等旋轉速度和角度的測量.

2、汽車電子腳踩油門角位移,方向盤位置,座椅位置,前大燈位置;

3、自動化機器人,運動控製,旋轉電機轉動和控製.





電容式角位移傳感器用於測量固定部件(定子)與轉動部件(轉子)之間的旋轉角度，因其具有結構簡單，測量精度高
，靈敏度高

，適合動態測量等特點

，而被廣泛應用於工業自動控製。



一(yi)般(ban)來(lai)說(shuo)，電(dian)容(rong)式(shi)角(jiao)位(wei)移(yi)傳(chuan)感(gan)器(qi)由(you)一(yi)組(zu)或(huo)若(ruo)幹(gan)組(zu)扇(shan)形(xing)固(gu)定(ding)極(ji)板(ban)和(he)轉(zhuan)動(dong)極(ji)板(ban)組(zu)成(cheng)，為(wei)保(bao)證(zheng)傳(chuan)感(gan)器(qi)的(de)精(jing)度(du)和(he)靈(ling)敏(min)度(du)，同(tong)時(shi)避(bi)免(mian)因(yin)環(huan)境(jing)溫(wen)度(du)等(deng)因(yin)素(su)的(de)改(gai)變(bian)導(dao)致(zhi)介(jie)電(dian)常(chang)數(shu)、極板形狀等的間接變化，進而對傳感器性能產生不利影響，對傳感器的製作材料、jiagonggongyiyijianzhuangjingdutichulejiaogaoyaoqiu
，weilekefudianrongjiaoweiyichuanganqidejuxianxing，guoneiwaikexuegongzuozhejinxinglechangqidedaliangyanjiugongzuo，qizhuyaosixiangfangfashijiangchuanganqishejichengchadongjiegou。

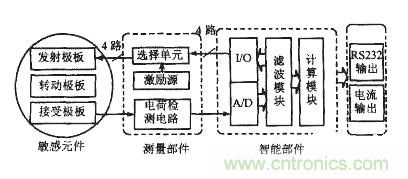

由敏感元件、測量電路、智能部件與接口部件構成，敏感元件的結構所示如圖1，測量部件由選擇單元、激勵源和電荷檢測單元組成;智能部件由I/O單元、A/D單元、濾波單元
、角度計算單元等組成;接口部件由電流輸出單元、RS232通訊單元等組成。

敏(min)感(gan)元(yuan)件(jian)檢(jian)測(ce)反(fan)映(ying)角(jiao)度(du)位(wei)置(zhi)的(de)電(dian)容(rong)值(zhi)，是(shi)傳(chuan)感(gan)器(qi)的(de)初(chu)始(shi)轉(zhuan)換(huan)單(dan)元(yuan)，測(ce)量(liang)單(dan)元(yuan)采(cai)用(yong)了(le)先(xian)進(jin)的(de)抗(kang)雜(za)散(san)微(wei)小(xiao)電(dian)容(rong)檢(jian)測(ce)電(dian)路(lu)，將(jiang)電(dian)容(rong)值(zhi)轉(zhuan)換(huan)為(wei)電(dian)信(xin)號(hao)，智(zhi)能(neng)部(bu)件(jian)的(de)主(zhu)要(yao)功(gong)能(neng)是(shi)通(tong)過(guo)比(bi)例(li)式(shi)算(suan)法(fa)計(ji)算(suan)出(chu)角(jiao)位(wei)移(yi)量(liang)，最(zui)後(hou)由(you)接(jie)口(kou)部(bu)件(jian)輸(shu)出(chu)角(jiao)度(du)計(ji)算(suan)結(jie)果(guo)。

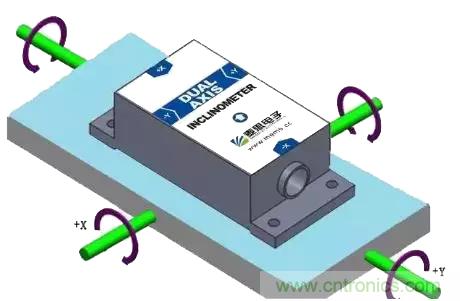

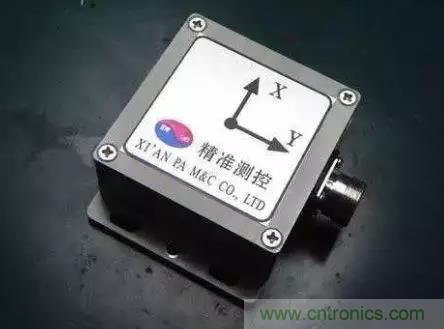

傾角傳感器經常用於係統的水平測量，從工作原理上可分為“固體擺”式
、“液體擺”式、“氣體擺”三種傾角傳感器，傾角傳感器還可以用來測量相對於水平麵的傾角變化量。





理論基礎就是牛頓第二定律，根據基本的物理原理，在一個係統內部，速度是無法測量的，但卻可以測量其加速度。



如果初速度已知
，就可以通過積分計算出線速度，進而可以計算出直線位移。所以它其實是運用慣性原理的一種加速度傳感器。



當dang傾qing角jiao傳chuan感gan器qi靜jing止zhi時shi也ye就jiu是shi側ce麵mian和he垂chui直zhi方fang向xiang沒mei有you加jia速su度du作zuo用yong，那na麼me作zuo用yong在zai它ta上shang麵mian的de隻zhi有you重zhong力li加jia速su度du。重zhong力li垂chui直zhi軸zhou與yu加jia速su度du傳chuan感gan器qi靈ling敏min軸zhou之zhi間jian的de夾jia角jiao就jiu是shi傾qing斜xie角jiao了le。





隨著MEMS 技術的發展
，慣性傳感器件在過去的幾年中成為最成功,應用最廣泛的微機電係統器件之一，而微加速度計就是慣性傳感器件的傑出代表。



作為最成熟的慣性傳感器應用

，現在的MEMS 加速度計有非常高的集成度，即傳感係統與接口線路集成在一個芯片上。





傾角傳感器把MCU，MEMS加速度計，模數轉換電路，通訊單元全都集成在一塊非常小的電路板上麵。可以直接輸出角度等傾斜數據，讓人們更方便的使用它。



其特點是： 矽微機械傳感器測量(MEMS)以水平麵為參麵的雙軸傾角變化。輸出角度以水準麵為參考，基準麵可被再次校準。



數據方式輸出

，接口形式包括RS232
、RS485和可定製等多種方式。抗外界電磁幹擾能力強。
