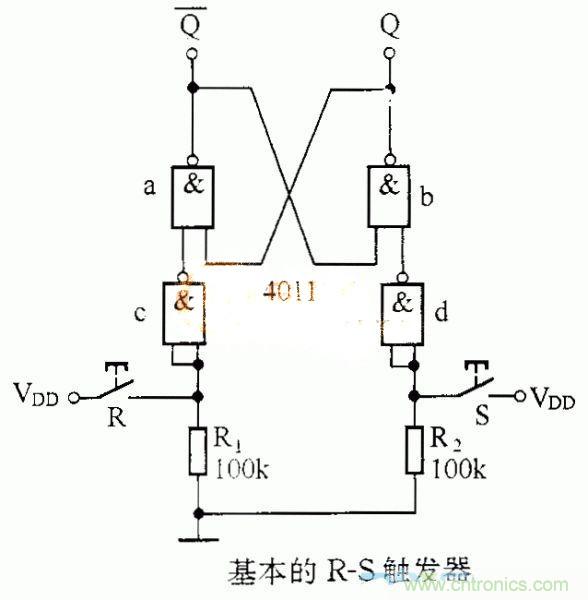

大家都知道，基本觸發器是計數器、分頻器等一係列基本單元電路的基礎。如圖1所示為基本的R-S觸發器，其邏輯功能是：S=1、R=0
，Q=1、—Q=0
；S=0、R=1，Q=0，—Q=1
；R=S=0，Q、—Q保持原來狀態不變；S=R=1
，互為約束，不允許使用。圖1中門a、b為觸發器的主體
，門c、d隻對輸入觸發信號的極性進行變換，不使用門c、d時，如圖所示
，即成為“0”觸發有效的R-S觸發器。

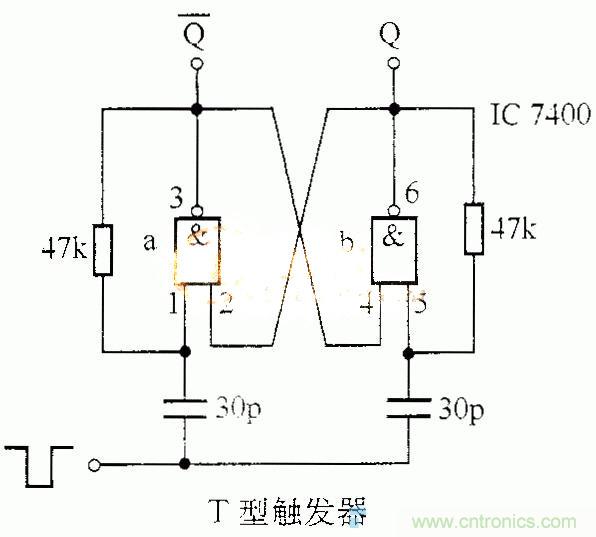

基本R-S觸發器按圖2的方式連接即構成T型觸發器。在穩態時，必定有Q=1

，—Q=0或—Q=1，Q=0兩種狀態之一，假如穩態時Q=1

，—Q=0，則與非門②⑤⑥腳為“1”，①③④腳為“0”
，此時門b被封鎖。在輸入脈衝負跳變的作用下
，經30P電容在門a
、b①⑤腳產生一負跳變，門a

、b的狀態翻轉為Q=0

，—Q=1
；同時，下一個負脈衝來到時，觸發器狀態再次翻轉為Q=1，—Q=0。因此
，該觸發器每當觸發脈衝發出時，輸出狀態就改變一次。該電路輸出端加上繼電器、可控矽驅動電路，就成為輕觸式電子開關。

以上就是基於RS觸發器能夠構成的CD4011，由於結構簡單且較為基礎
，非常適合初學者進行研究。感興趣的朋友不妨按照文中的介紹，對RS觸發器進行改造
，複習文中知識的同時也能夠增加動手能力。
