目前安防監控市場上主要有兩類攝像機：閉路電視采用模擬攝像機和網絡攝像機。模擬攝像機將圖像轉化為NTSC/PAL製(zhi)式(shi)的(de)模(mo)擬(ni)信(xin)號(hao)，通(tong)過(guo)同(tong)軸(zhou)電(dian)纜(lan)進(jin)行(xing)傳(chuan)輸(shu)
，優(you)點(dian)是(shi)易(yi)於(yu)安(an)裝(zhuang)，成(cheng)本(ben)較(jiao)低(di)。而(er)網(wang)絡(luo)攝(she)像(xiang)機(ji)將(jiang)圖(tu)像(xiang)轉(zhuan)化(hua)為(wei)數(shu)字(zi)信(xin)號(hao)，基(ji)於(yu)以(yi)太(tai)網(wang)傳(chuan)輸(shu)信(xin)息(xi)及(ji)視(shi)頻(pin)，優(you)點(dian)是(shi)提(ti)供(gong)高(gao)清(qing)和(he)全(quan)高(gao)清(qing)分(fen)辨(bian)率(lv)。







安森美半導體的安防圖像傳感器方案的優勝之處



安an森sen美mei半ban導dao體ti的de圖tu像xiang傳chuan感gan器qi在zai汽qi車che行xing業ye已yi有you多duo年nian廣guang泛fan的de應ying用yong並bing居ju於yu全quan球qiu首shou位wei，具ju備bei卓zhuo越yue的de品pin質zhi和he高gao可ke靠kao性xing
，尤you其qi有you很hen好hao的de溫wen度du適shi應ying性xing和he使shi用yong經jing驗yan，再zai加jia上shang與yu方fang案an商shang和he圖tu像xiang信xin號hao處chu理li芯xin片pian商shang的de緊jin密mi合he作zuo，以yi及ji全quan套tao開kai發fa工gong具ju，可ke提ti供gong全quan係xi列lie的de方fang案an陣zhen容rong
，配pei合he由you720p提高至1080p的高清視頻的市場趨勢
，用於包括可穿戴安防、家居安防、700線模擬攝像機、圓頂攝像機、720p網絡攝像機、1080pPTZ(雲台)網絡攝像機
、360度攝像機和4K超高清網絡攝像機等應用
，能滿足安防監控市場多種不同的性能及價格需求。方案通過提供寬動態範圍
、出色的靈敏度和卓越的近紅外性能實現領先業界的微光能力。



AR0130——1/3英寸光學製式、120萬像素CMOS圖像傳感器

AR0130采用安森美半導體專有的A-pix像素技術進行減噪，以及DR-pix(動態響應)像素技術
，以每秒60幀(fps)的速率捕獲高清720p視頻，優異的近紅外(NIR)性能以850納米波長提升夜視能力，微光(低至0.1勒克斯)高清成像的性能堪稱世界一流。如圖1所示
，在相同的微光場景中
，右圖由於使用了安森美半導體的DR-Pix技術，比左圖用一般相機所拍圖像的感光度和清晰度更好。

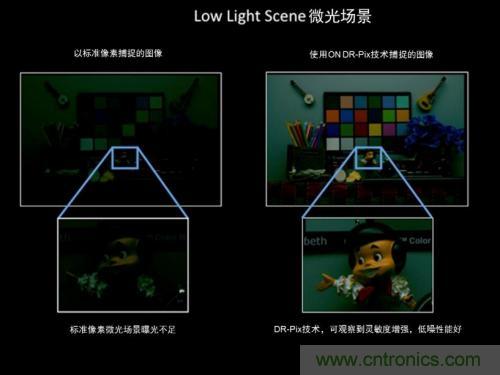

圖1. 一般相機與DR-Pix技術拍攝效果對比





AR0130支持高端的攝像機功能如自動對焦控製、分屏
、視頻及單幀捕捉，提供自動黑電平校準、場景切換、漸進式掃描、先進的增益控製

，可通過雙線串行接口進行編程
，而並行接口可兼容大多數圖像處理器

，內置觸發模式以同步多個傳感器。此外，AR0130還可將傳統的模擬攝像機升級到高清600-1000線係列模擬攝像機
，也可直接升級到高清網絡攝像頭解決方案。



由於AR0130增強的靈敏度減少LED照明需求
，進而減少攝像機物料清單，故具有高成本效益。



AR0230CS——1/2.7英寸光學製式
、210萬像素CMOS圖像傳感器

AR0230CS延續了AR0130的設計(結合業界領先的微光功能及優異的近紅外性能)，並在此基礎上集成達105dB的高動態範圍，可提供高品質1080p(1920 x 1088分辨率)視頻，它能以每秒60幀 (fps)的速率捕獲高清1080p視頻數據。AR0230包含集成的HDR視頻支持，帶優化的運動補償 、高級局部色調映射(ALTM)及數字側向溢流(digital lateral overflow, DLO)，以將運動偽像減至最少
，及優化HDR色彩再現。此外，AR0230CS提供交錯式T1/T2輸出，用於使用第三方網絡服務供應商(ISP) HDR支援的客戶。



安森美半導體專有的雙轉換增益3.0微米(µm) DR-Pix像素技術用於增強微光性能
，及將動態範圍拓寬至最大105 dB。DR-Pix技術像素提供兩種模式：低轉換增益模式
，優化用於在明亮環境下提供更大的電荷處理能力
；高轉換增益模式，在微光環境下提供更高的靈敏度及更低的讀取噪聲。其它特性還包括全局複位釋放快門模式
、先進的板載統計引擎、高速可配置環境切換、自動黑電平校準
、片上鎖相環及溫度傳感器。AR0230CS的工作溫度範圍是-30 °C至+85 °C
，包含並行及HiSPi接口。



圖2展示了同類型競爭器件與AR0230所拍圖片在0.5勒克斯光照+紅外燈條件下采用黑白模式輸出的對比效果，可見AR0230比競爭器件噪聲更低、成像更清晰。

圖2. 同類型競爭器件與AR0230拍攝圖片效果對比



安森美半導體發揮在圖像傳感器領域的優勢和專長，通過高動態範圍、低噪聲處理等技術實現微光高清成像

，將有助於網絡攝像機在未來安防業的發展，
