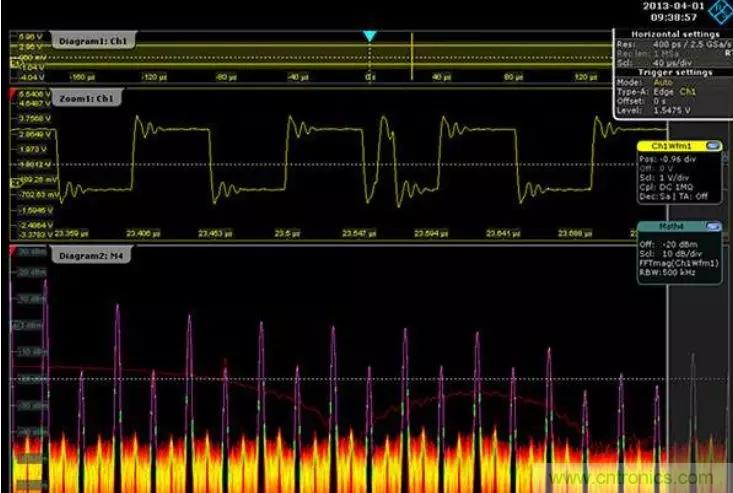

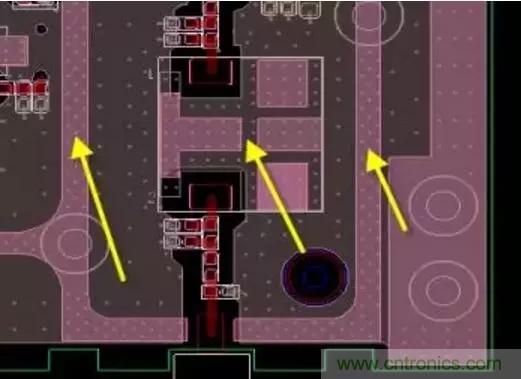

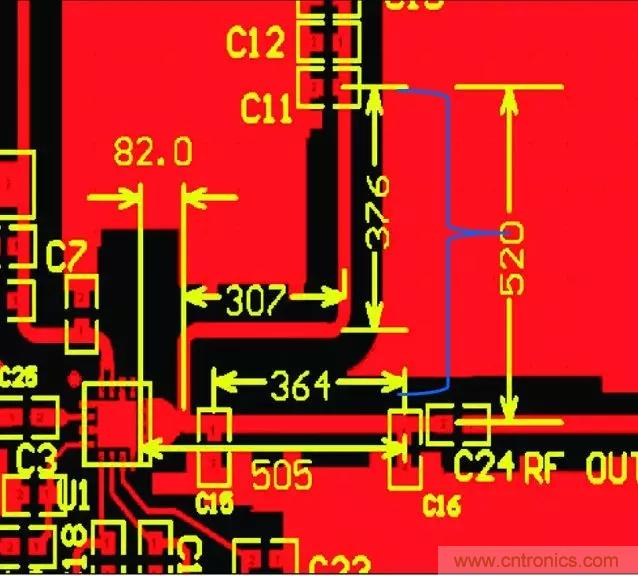

功率放大電路PA偏置四分之一波長設計

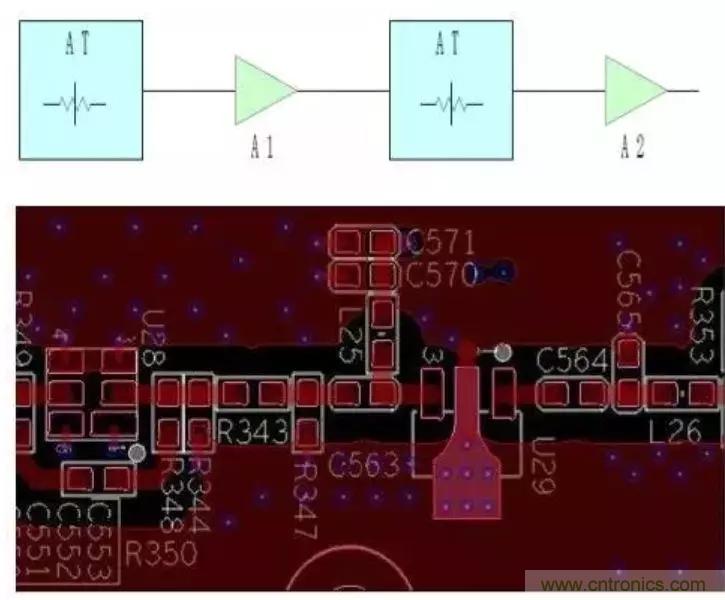

一字排布原則

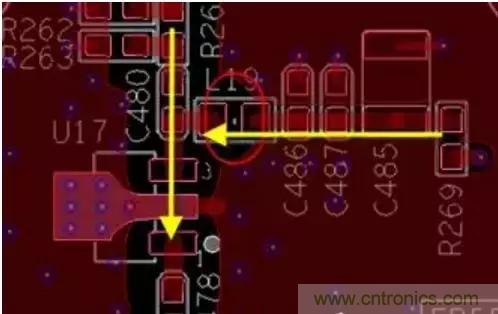

放大器偏置電感垂直排布

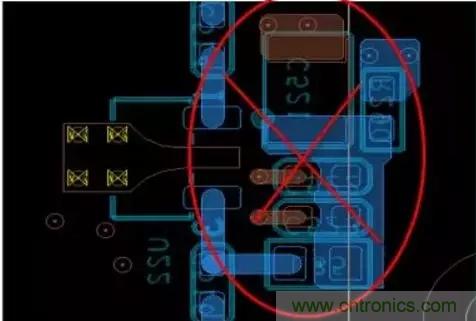

錯誤的放大器偏置布局


（2）確保 PCB 板上高功率區至少有一整塊地，最好上麵沒有過孔，當然，銅箔麵積越大越好。

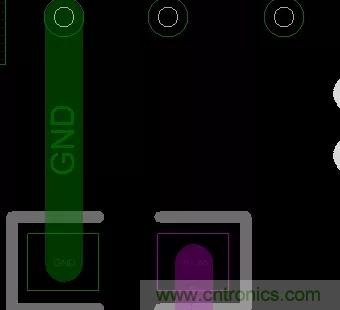

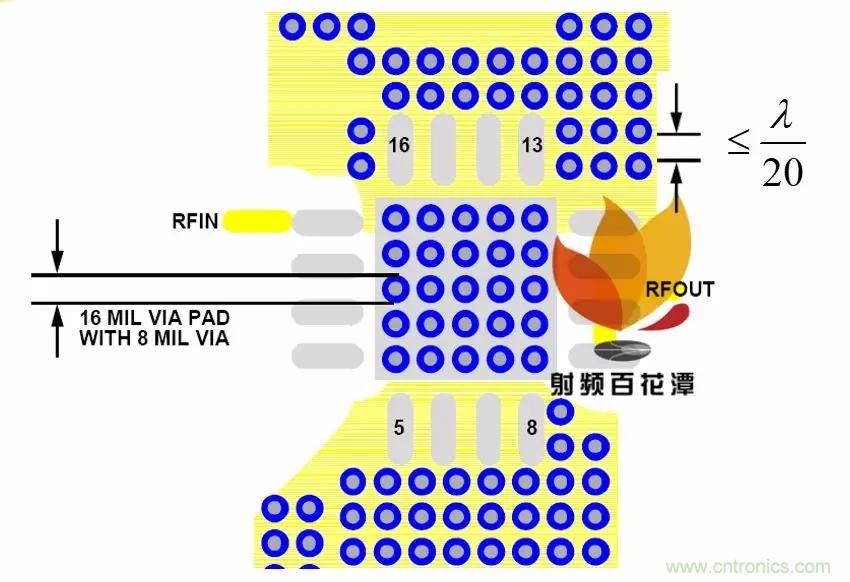

足夠的GND過孔改善信號接地和散熱

射頻濾波器等接地要充分

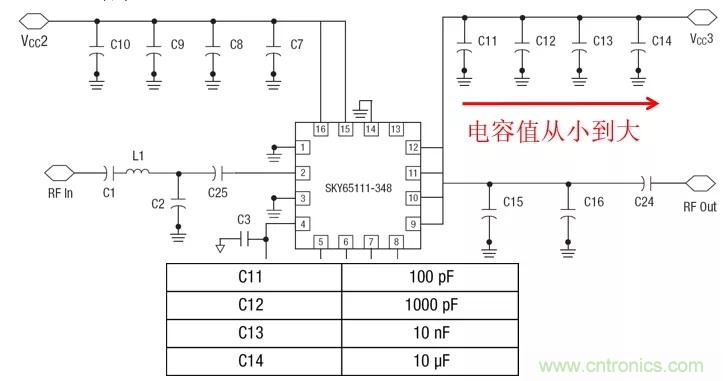

（3）電路和電源去耦同樣也極為重要。

（4）RF 輸出通常需要遠離 RF 輸入。

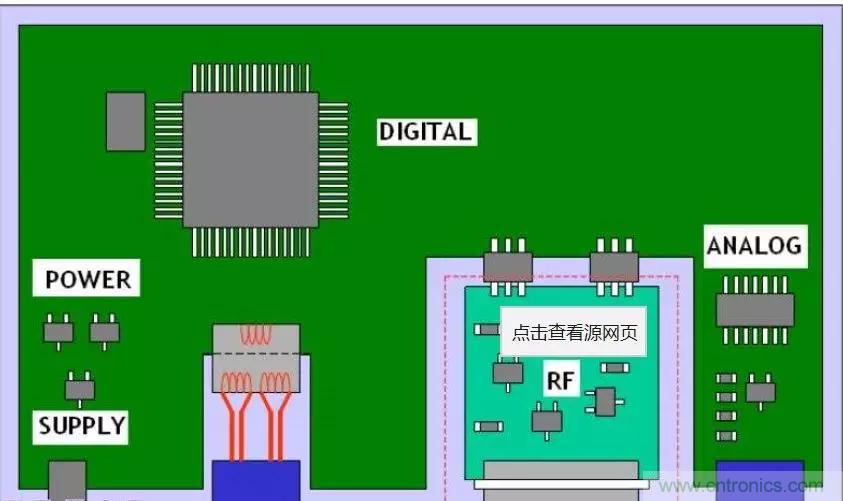

（5）敏感的模擬信號應該盡可能遠離高速數字信號和 RF 信號。




AD9361收發電路做好隔離及巴倫差分阻抗匹配



2.2 物理分區和電氣分區設計原則

設計分區可以分解為物理分區和電氣分區。物理分區主要涉及元器件布局、方向和屏蔽等; 電氣分區可以繼續分解為電源分配、RF 走線、敏感電路和信號以及接地等的分區。

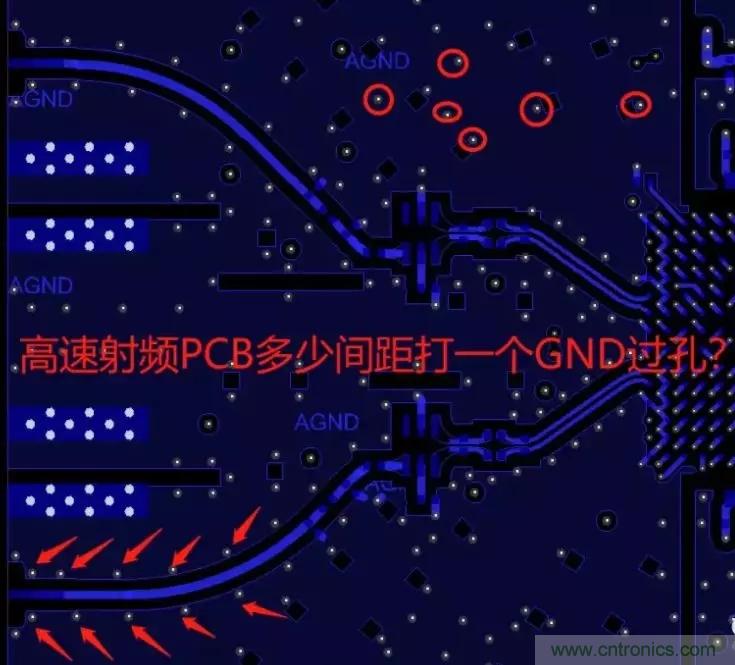

射頻走線及整版打孔



2.2.1 物理分區原則

（1）元器件位置布局原則。元器件布局是實現一個優秀 RF設計的關鍵， 最有效的技術是首先固定位於 RF 路徑上的元器件並調整其方向， 以便將RF 路徑的長度減到最小， 使輸入遠離輸出， 並盡可能遠地分離高功率電路和低功率電路。

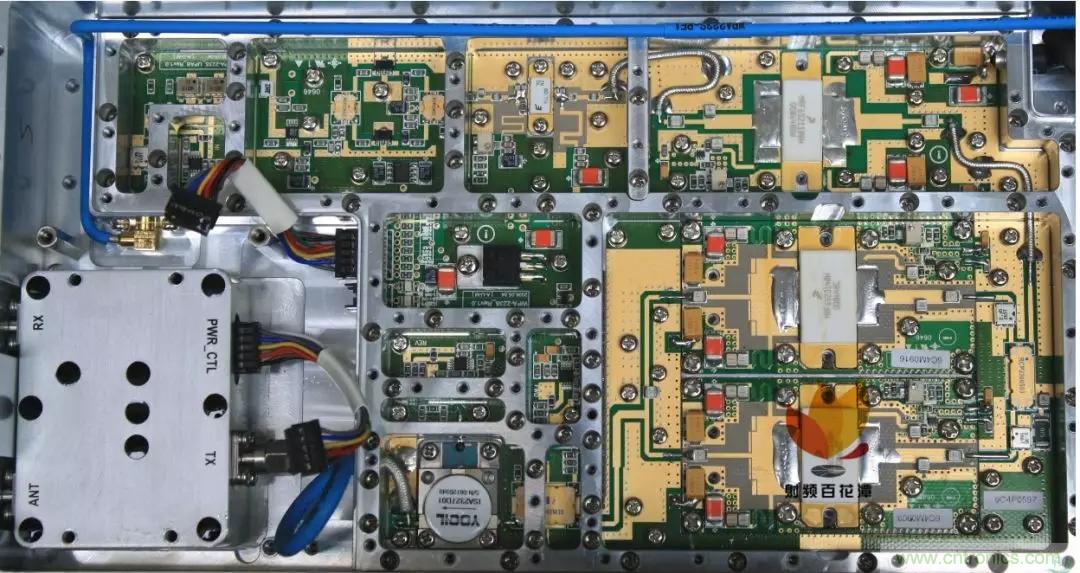

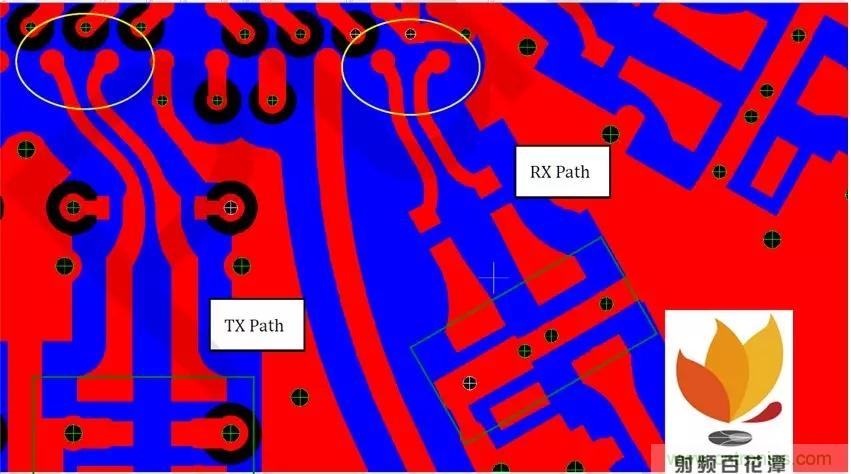

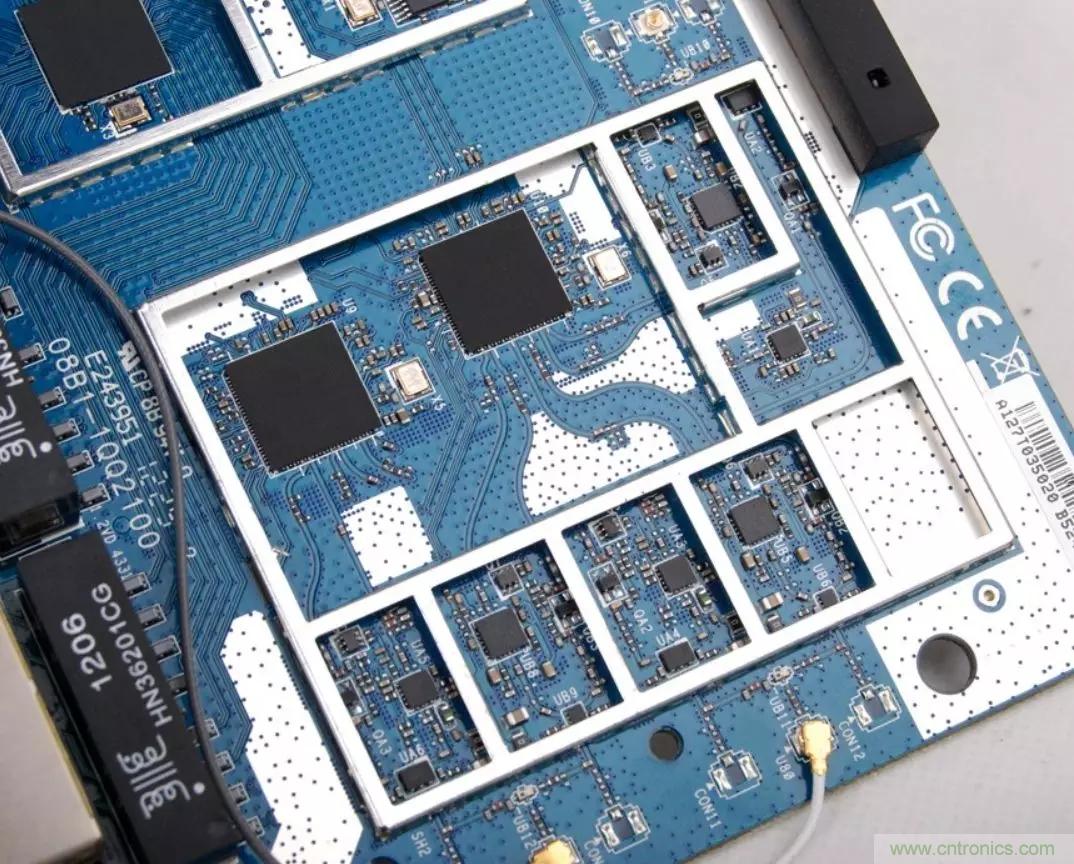

RX/TX挖地或者屏蔽隔離

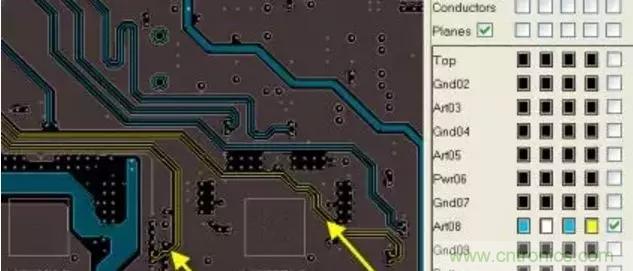

（2）PCB 堆疊設計原則。最有效的電路板堆疊方法是將主接地麵（主地）安排在表層下的第二層，並盡可能將 RF 線布置在表層上。將 RF 路徑上的過孔尺寸減到最小， 這不僅可以減少路徑電感， 而且還可以減少主地上的虛焊點， 並可減少 RF 能量泄漏到層疊板內其他區域的機會。






常用射頻板材型號

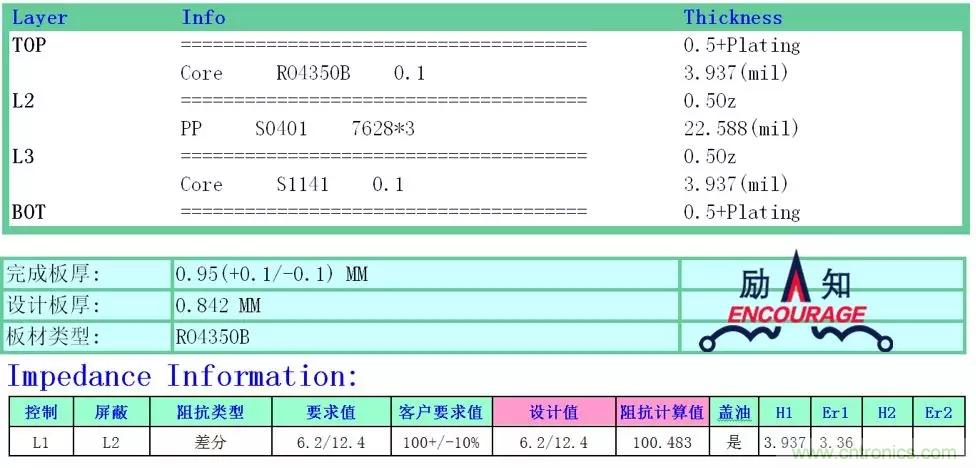

合理的的Ro4350射頻層疊和阻抗線寬設計


（3）射頻器件及其 RF 布線布局原則。在物理空間上

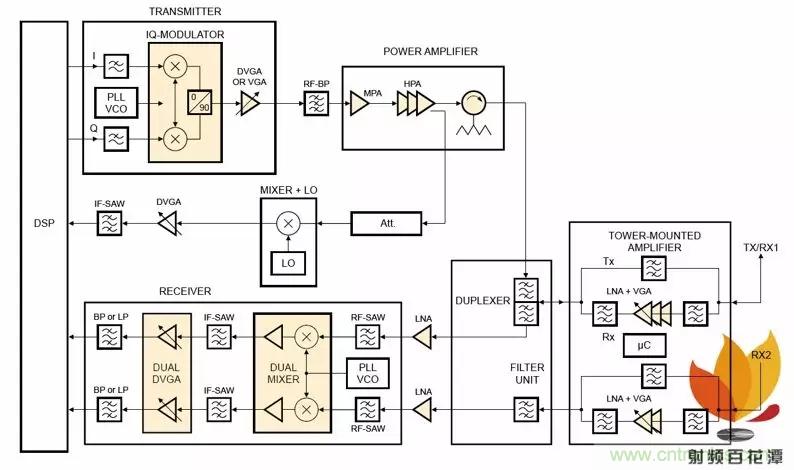

， 像多級放大器這樣的線性電路通常足以將個 RF 區之間相互隔離開來， 但是雙工器、混頻器和中頻放大器/ 混頻器總是有多個 RF/IF 信號相互幹擾， 因此必須小心地將這一影響減到最小。RF與 IF 跡線應盡可能十字交叉， 並盡可能在它們之間隔一塊地。正確的 RF 路徑對整塊 PCB 的性能非常重要，這就是元器件布局通常在蜂窩電話 PCB 設計中占大部分時間的原因。

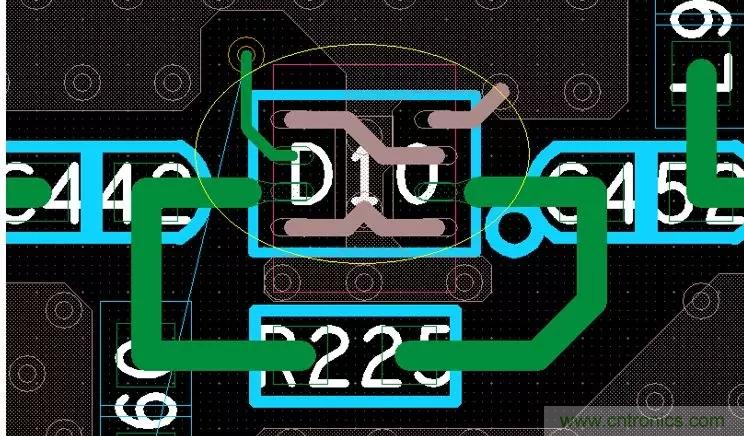

二選一電路設計需要注意開路微帶


2.2.2 電氣分區原則

（1）功率傳輸原則。蜂窩電話中大多數電路的直流電流都相當小， 因此
， 布線寬度通常不是問題。不過， 必須為高功率放大器的電源單獨設定一條盡可能寬的大電流線， 以將傳輸壓降減到最低。為了避免太多電流損耗， 需要采用多個通孔來將電流從某一層傳遞到另一層。

（2）高功率器件的電源去耦。如果不能在高功率放大器的電源引腳端對它進行充分的去耦， 那麼高功率噪聲將會輻射到整塊板上， 並帶來多種的問題。高功率放大器的接地相當關鍵， 經常需要為其設計一個金屬屏蔽罩。

（3）RF 輸入/ 輸出隔離原則。在大多數情況下
，同樣關鍵的是確保 RF 輸出遠離 RF 輸入。這也適用於放大器、緩衝器和濾波器。在最壞情況下，如果放大器和緩衝器的輸出以適當的相位和振幅反饋到它們的輸入端， 那麼它們就有可能產生自激振蕩。在最好情況下， 它們將能在任何溫度和電壓條件下穩定地工作。實際上， 它們可能會變得不穩定， 並將噪音和互調信號添加到RF 信號上。

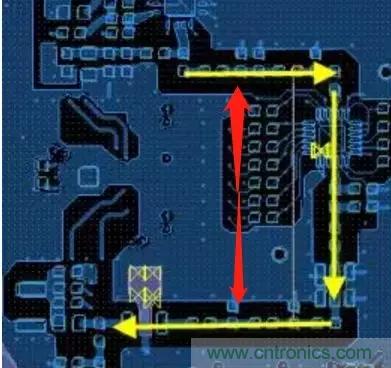

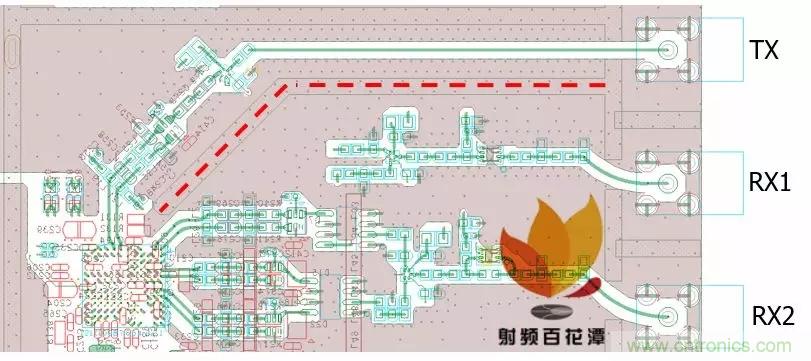

輸入輸出需要拉開距離


3 結束語

總而言之，射頻電路因其為分布參數電路，存在趨膚效應和耦合效應，不同於低頻電路和直流電路。因而在進行射頻電路PCB 設計時，需要特別注意這些問題，從而保證電路設計的有效和準確。E- Link 網(wang)絡(luo)數(shu)據(ju)傳(chuan)輸(shu)器(qi)還(hai)可(ke)用(yong)於(yu)構(gou)建(jian)新(xin)一(yi)代(dai)的(de)以(yi)太(tai)網(wang)測(ce)控(kong)係(xi)統(tong)，用(yong)以(yi)改(gai)造(zao)現(xian)有(you)的(de)由(you)現(xian)場(chang)總(zong)線(xian)組(zu)成(cheng)的(de)分(fen)布(bu)式(shi)控(kong)製(zhi)係(xi)統(tong)和(he)開(kai)發(fa)生(sheng)產(chan)網(wang)絡(luo)測(ce)控(kong)設(she)備(bei)。它(ta)將(jiang)推(tui)動(dong)家(jia)用(yong)電(dian)器(qi)智(zhi)能(neng)化(hua)和(he)網(wang)絡(luo)化(hua)
