測量噪聲時，常常要使用專門的技術。例如
，放大器通常配置為高 閉環增益，以使放大輸入噪聲便於測量。但是，低固定增益差分放大器的噪聲測量麵臨著更大的問題，它集成反饋和增益電阻

，不方便 使shi用yong高gao增zeng益yi配pei置zhi。此ci外wai，為wei了le與yu頻pin譜pu分fen析xi儀yi接jie口kou

，需xu要yao進jin行xing差cha分fen單dan端duan轉zhuan換huan。第di二er級ji放fang大da器qi可ke以yi提ti供gong增zeng益yi並bing執zhi行xing差cha分fen單dan端duan轉zhuan換huan，巧qiao妙miao地di解jie決jue上shang述shu兩liang個ge問wen題ti。

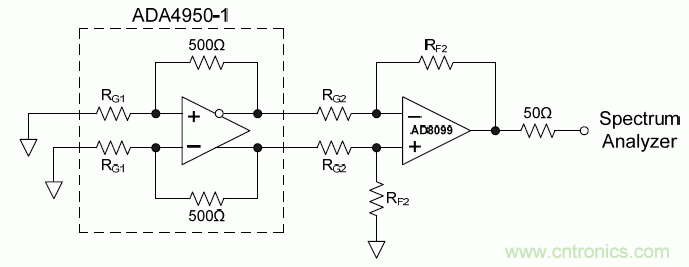

圖1顯示可選 增 益（1、2或3）差分放大器 ADA4950-1 後接低噪聲、低失真運算放大器 AD8099。lA D8099將差分輸出轉換為單端信號，增 益設為10。與A D A 4 9 5 0 -1相比，A D8099的1n V/√H z等效輸入電壓噪聲可忽略不計。A D A 4 9 5 0 -1 的輸出放大10倍
，其噪聲也成比例放大。利用0.5pF補償電容和10倍增益
，A D8099具有足夠的帶寬來測量A D A 4 9 5 0 -1 的噪聲；在係統的頻率響應開始滾降之前，工作頻率最高可達10 MHz。



圖1. 利用低噪聲、低失真運算放大器A D8099測量可選增益差分放大器ADA4950-1的噪聲



AD8099的輸出電壓為:



  (1)



當輸入接地時
，測得的A D8099噪聲貢獻視為測量係統的噪底
，然後測量包括A D A 4 9 5 0 -1的總輸出噪聲，A D A 4 9 5 0 -1 的噪聲即為RSS（和的平方根）方法，用總噪聲減去A D8099的噪聲貢獻。如式2所示；其中Vn1為A DA 4 9 5 0 -1的輸出噪聲， Vn2為AD8099的輸出噪聲。



總輸出噪聲為：



   (2)



為了精確測量係統噪聲，還采用了其它幾項技術：



● 測量AD8099的噪聲時，其輸入通過SMA連接器接地，SMA連接器的芯線對連接器的接地引腳短路。此外，SMA 連接器焊在一起
，直接在連接器上形成共用接地連接，而不是通過電路板。



● D8099和ADA4950-1使用模擬控製電源。與數字控製電源相比，模擬控製電源能更好地抑製60Hz電力線耦合的噪聲和諧波。



● 所有鄰近儀器均關閉，除非測量需要使用。這可以最大程度減少由這些儀器控製器數字電路而產生的振蕩，這些振蕩可以通過 空氣耦合至放大器。出於同樣的原因，使用4英尺電纜將電路板連接到頻譜分析儀，頻譜分析儀會拾取顯示器的刷新頻率，從 而影響AD8099的輸出。



● 為使A D8099的噪聲貢獻較小，使用低值電阻 (RF = 2 5 0 Ω; RG= 25 Ω) 配置其增益。較低的值會引起A D8099 振蕩。當用短電纜將ADA4950-1與A D8099 相連時

，在250 M Hz時可觀察到振蕩。當使用1英尺電纜時，振蕩消失。



AD8099本身的噪聲貢獻非常小：



   (3)



其中vn為輸入電壓噪聲

，ni+和ni-為AD8099的輸入電流噪聲。



因為需要一個大反饋電阻來放大該噪聲，但內部反饋電阻值無法改變，所以不可能測量A DA 4 9 5 0 -1的電流噪聲。

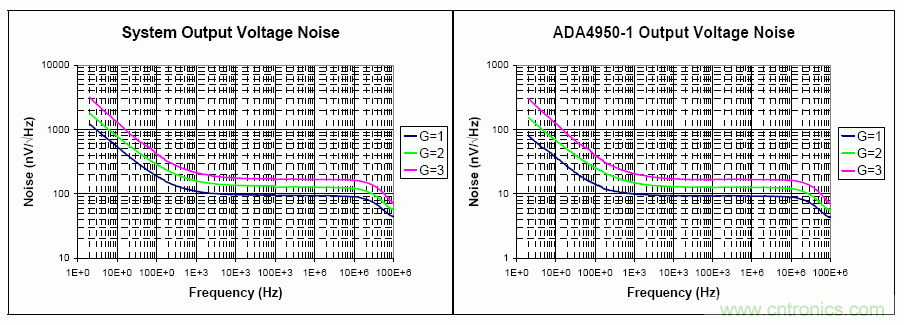

圖2所示的是測量結果，測量100kHz及以下的噪聲使用的是Stanford Research S ys tems S R785，測量100 k H z 以上的噪聲使用的是A gilen t E4440 PSA頻譜分析儀。



圖2. 測試結果
