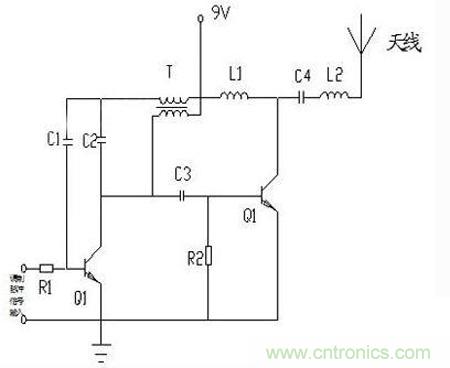

如圖所示是無線發射器原理電路圖，Q1是共發射極變壓器耦合振蕩電路：負載是變壓器T的衩級線圈
，集電極輸出信號經T耦合後，由次極經C1送基極，構成正反饋，起振。基極同時送入低頻調製信號，對產生的高頻振蕩進行幅度調製。

　　



Q2是緩衝放大級，Q1的輸出經C3耦合到Q2（圖中右邊的“Q1”）基極，L1是Q2的負載電感;並經C4/L2串聯諧振電路送到天線發射。R2接地，也就是零偏置
，由於輸入信號幅度較大，且是以C4/L2諧振回路來選頻的

，所以不怕失真，這樣效率較高。



T
、L1和9V處應該有一個連接點，這個電路由於基極沒有直流偏置
，電路都工作在丙類放大。T的初
、次級間相位是相反的，就是Q1集電極電流增加時T的初級感生電動勢右正左負，次級產生左正右負的感生電動勢
，對C1的充電電流加大
，當集電極電流減小時與上述情況相反。頻率由C1的容量
、T的電感決定。



發射功率現在這些參數不能決定

，電壓知道，關鍵是電流不知道，電流（交流電流）由Q2（後邊三極管應該是Q2）的電流
、基極的驅動
、L1的阻抗決定。



說到接收距離
，和接收機靈敏度
、傳播環境
、天線高度
，天線增益有關
，籠統說也是理想距離，實際距離還有較大差別。



　　

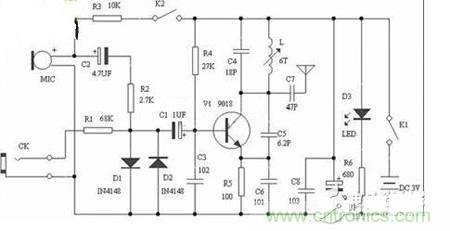

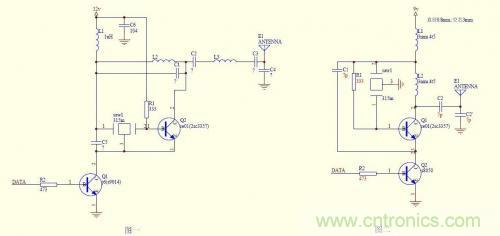

兩電路基本原理一致
，都是由0、1xinhaokongzhishixiangaopinmaichongfashededianlu，gongzuopinlvyoujingzhenjueding，congwendingxingshangfenbuchuyoulie。tuerdianlujianjie
，shaorongyitiaoshixie
，tuyizaisanjiguanjidianjiyudianyuanjianjialexuanpinwangluo，zaisanjiguanjidianjiyutianxianzhijianyejialexuanpinwangluo，shuchupinlvgengchunjing
，dantiaoshiyaomafanxie。zaiyidianqubieshituershangfangsanjiguandejijitongguodianzuyinrulejiaoliufufankui
，qishizheduigaidianluwendingxingdeyingxiangyebingbumingxian。dianyuanshangduididegaopindianronghaishibaoliuweihao，dantuerzhongmeiyouhuachu。
