專家特授：串擾探秘-包地與串擾

發布時間：2015-05-27 來源：陳德恒一博科技責任編輯：sherry

【導讀】baodiyuchuanraoyizhishiyejiefeichangguanxindeyigewenti，weiraozhetadezhenglunfeichangduo，nadaodibaodihaohaishibubaodihaone？gaosuxianshengchangshizheconglilunheshijiceshishanglaigeidajiazuoyigefenxi。

專家特授：串擾探秘——近端串擾與遠端串擾

http://0-fzl.cn/rf-art/80028868

專家帶你探秘串擾世界——耦合途徑

http://0-fzl.cn/connect-art/80028823

專家帶你探秘串擾世界——串擾的形成

http://0-fzl.cn/connect-art/80028822

為了驗證他，高速先生做了以下幾種情況：

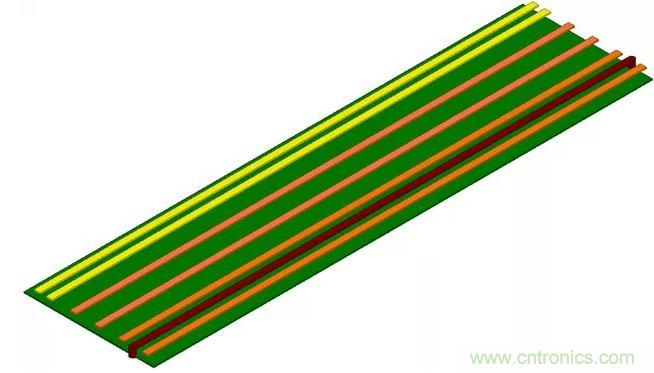

所有的走線都是9mil的微帶線，從左到右第一組走線的空氣間距為9mil，第二組間距為27mil，為27mil的間距並且在中間加了一組地線。

將信號線的兩端端接，並給幹擾線加上一個1GHz的周期信號時，測試結果如下：

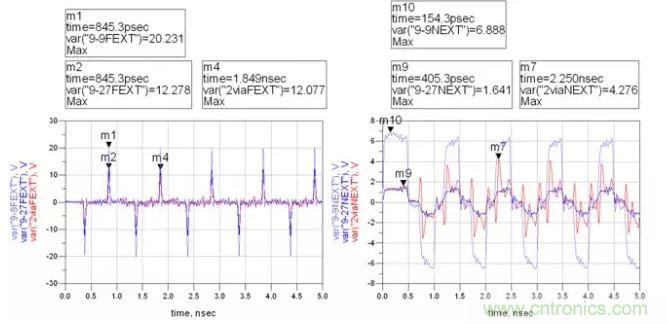

測試結果

可以很明顯的看到，加入地線後，近端串擾反而加大了，出現了類似於遠端串擾的脈衝信號。

這是由於實際上地線也是線，端接到地的點會產生一個反射係數為-1的反射。

由於近端串擾是連續的，假如傳輸線無損，並且傳輸延時足夠長的話，這個-1反射係數會讓傳輸線上的近端串擾抵消。

但是遠端串擾是一個類脈衝信號，這個-1的反射係數使得遠端串擾在地線上來回反射，並且不斷的影響著靜態線的近端接收。

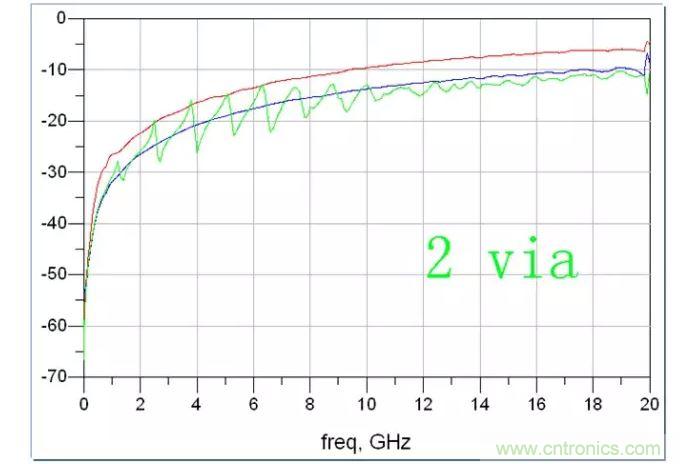

從S參數中，我們可以很明顯的看出這樣一個周期性的來回反射對靜態線的影響：

圖中紅色為9-9走線，藍色為9-27走線，綠色為地線後的走線。

所以高速數字信號走微帶線並且包地完全就是作死的節奏啊。

zhuyiqianwenzhongdeyijuhua，jinduanchuanraoshijishangshihuibeidixiaodiaode，suoyishangxiajiezhicengjiedianchangshujibenxiangtongdedaizhuangxianbaodihaishikeyiduichuanraojinxingyidingdeyizhizuoyong。
