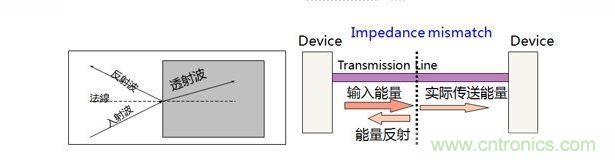

大家知道，信號是以電磁波的形式傳遞的。



波從一個介質入射到另一個介質時
，會產生反射。同樣的
，當我們信號傳輸遇見阻抗不連續時，信號會產生反射。

反射能量的強度跟阻抗比匹配的程度相關。在開路短路這種極端情況下
，反射的幅值會和入射的幅值相等。



由you於yu反fan射she的de存cun在zai，即ji使shi我wo們men的de設she計ji中zhong通tong常chang不bu會hui出chu現xian前qian麵mian例li子zi中zhong分fen叉cha之zhi後hou再zai接jie到dao接jie收shou端duan的de情qing況kuang
，還hai是shi會hui有you大da量liang相xiang位wei不bu相xiang等deng的de諧xie波bo在zai我wo們men傳chuan輸shu線xian中zhong傳chuan輸shu。



這些能量就會相互產生幹擾，受幹擾的程度跟反射的幅值和兩個能量之間的相位差有關。



從前麵的例子中我們可以看到，當兩個信號的相位差不到λ/20時，疊加後的影響是微乎其微的。



大家通常將λ/20作為一個界限
，當傳輸線長度小於λ/20時，我們用集總參數來考慮我們的電路。



我們一直在說λ
，那λ是什麼

？如果大家每次都想著λ=v*T=v/f的話，理解一些理論的時候肯定很繞

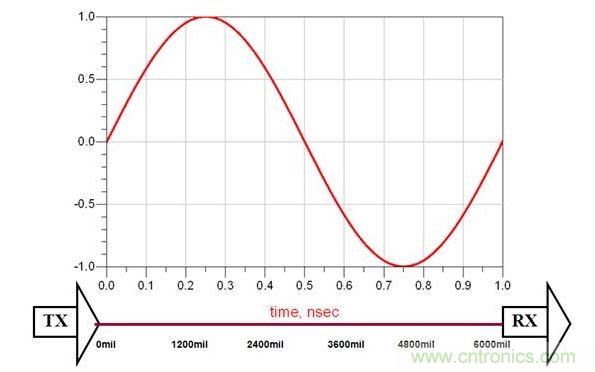

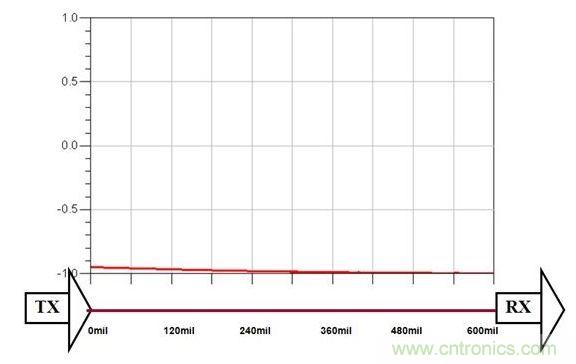

，沒法有個直觀的反應。在這裏大家需要再建立起一個概念，我們通常看到的波形是一個電壓/時間的坐標軸，當我們把X軸的時間換成長度
，在普通的FR4板材上
，我們看到的大致是一個這樣的圖像：

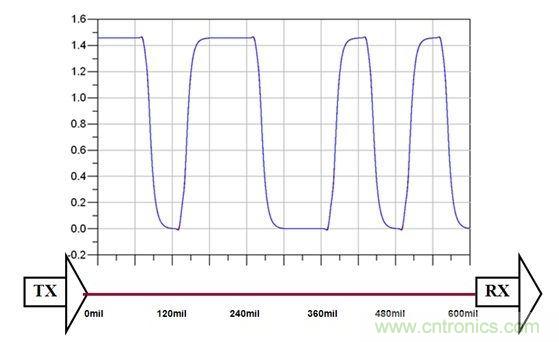

但其實我們傳輸線上實際的波形可能是這樣子的：

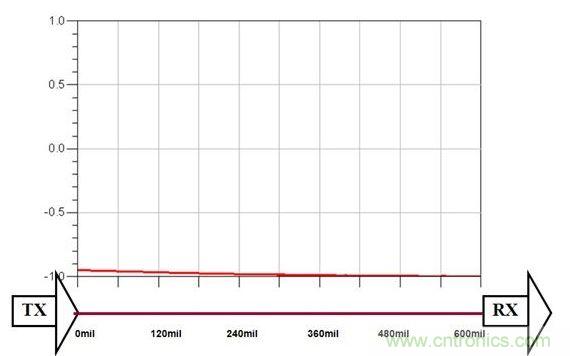

或者是這樣子的：

可以看到其實他們的dv/dX是非常小的，這裏用dX不用dt是因為傳輸線的總電容/電感是跟X有關的。

womendouzhidaodiqiushiyuande，keshishenchuwomendeweizhiqukandehuadiqiujiushipingde。tongyangde
，zaijizongcanshuzhong，youyuzaixianlushangdedianyadianliubianhuasuduhenman，womenkeyijiangtadangzuoshizhiliu
，zaizheshi

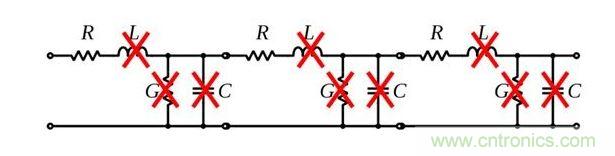

，chuanshuxianderongkangyugankangdoumeiyoubiaoxianchulai
，zheshichuanshuxianshitoumingde：

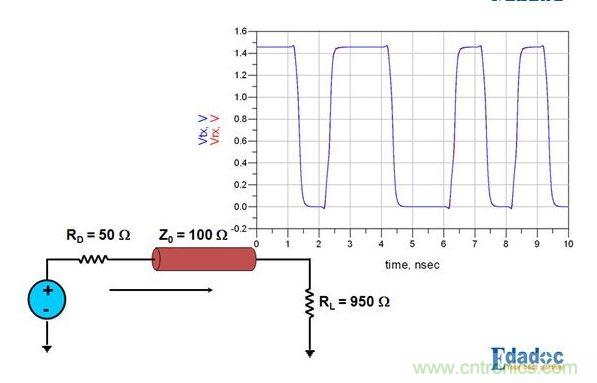

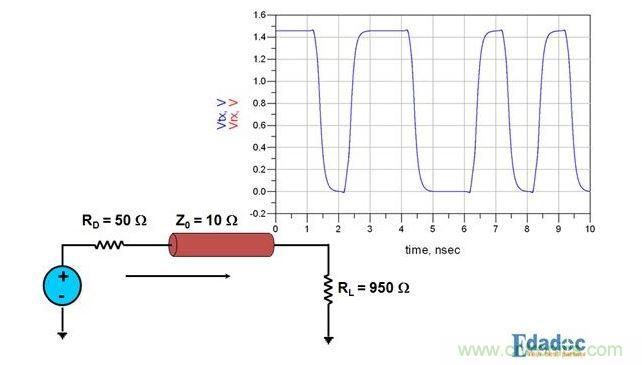

接收端接收到的就是發送端發出的信號，下麵是傳輸線10Ω與傳輸線100Ω的對比：



為什麼以前的板子不需要控阻抗
，為什麼現在的一些模擬信號也是不需要控阻抗的，原因就在這裏。



通常我們1GHz的正弦波的λ/20在300mil左右，10MHz的正弦波的λ/20則有30000mil。



傳輸線是透明的，接收端接收到的波形與傳輸的路徑沒有關係，這就是集總的世界。

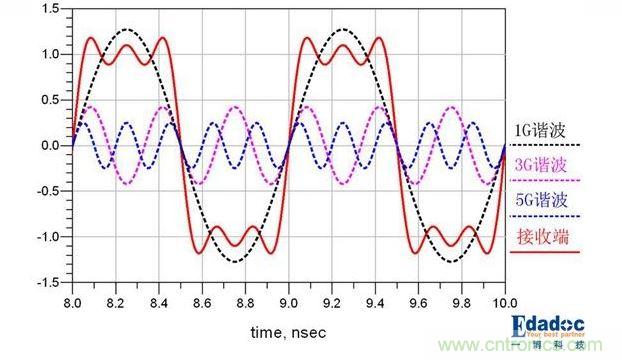

在上麵給大家展示的這張圖其實是非常有代表意義的：

這是一個1GHz的信號



，上升沿大概在0.1ns左右。大家想到了什麼？



是的，DDR3的時鍾信號。



五倍頻諧波合成一個波形，上升沿時間為信號周期的十分之一，符合我們一切對信號完整性的預期。



該信號五倍頻率處的這個諧波稱之為最高次有效諧波，我們前文中說的集總參數與分布參數界限的λ/20，指的就是最高次有效諧波的λ/20。所以一個1GHz的信號（注意這裏說的是信號，不是正弦波）
，通常他的λ/20是60mil。



但是否每個波形的最高次有效諧波都是信號的五倍頻呢？並不一定

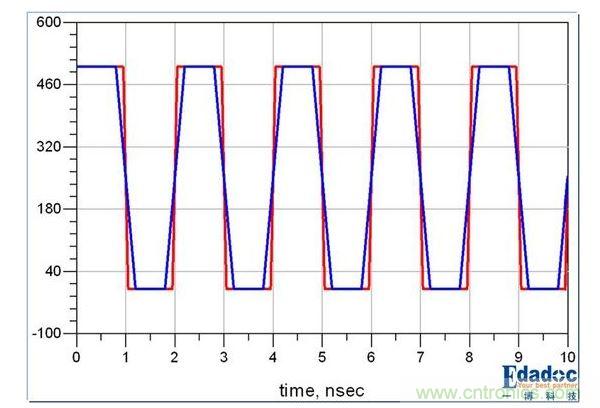

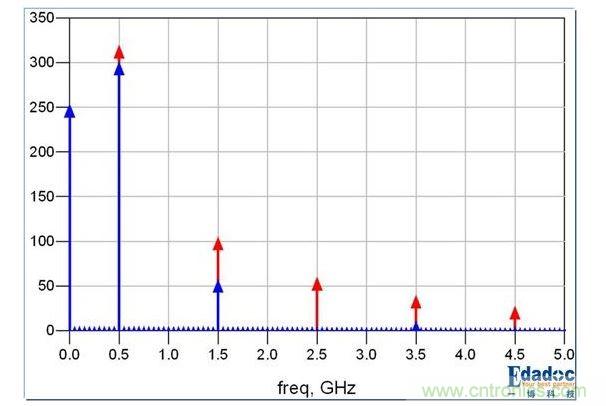

，大家看下麵兩幅圖：



這是兩個頻率為500MHz的信號

，他們周期相等，幅值也相等，但是上升沿不一樣。很明顯，上升沿較抖的紅色信號直到9倍頻處還有較為明顯的頻率分量，而上升沿較緩的藍色信號在三倍頻以後的頻率分量就非常少了。



由於工藝的不斷更新換代，芯片的die電容不斷減小，現在大量的100MHz信號的上升沿達到了0.2ns甚至更少，高速先生不久前就碰到過66MHz的信號反射非常嚴重的。



同樣是因為工藝的原因
，按照上升沿時間為信號周期的十分之一計算的話，25Gbps信號的上升時間應為8ps
，臣妾做不到啊！所以在802.3bj中，要求的25G信號的上升沿為9.6ps（20%-80%）。而在現在的高速無源鏈路上隻關心到信號中心頻率的兩倍頻處，再高的頻率分量由芯片來給你保證了。



為了輔助我們得出最高次有效頻率
，我們還有這些經驗公式：0.35/Tr，0.5/Tr......其中Tr單位使用ns的話，得到的頻率為GHz，兩個公式的區別在於對最高次有效諧波定義的嚴格與否。



等等！各位看官不要走！如(ru)果(guo)您(nin)覺(jiao)得(de)這(zhe)樣(yang)計(ji)算(suan)最(zui)高(gao)次(ci)有(you)效(xiao)諧(xie)波(bo)的(de)波(bo)長(chang)再(zai)除(chu)以(yi)二(er)十(shi)再(zai)跟(gen)傳(chuan)輸(shu)線(xian)長(chang)度(du)來(lai)進(jin)行(xing)對(dui)比(bi)來(lai)判(pan)斷(duan)是(shi)集(ji)總(zong)參(can)數(shu)還(hai)是(shi)分(fen)布(bu)參(can)數(shu)再(zai)去(qu)決(jue)定(ding)是(shi)否(fou)考(kao)慮(lv)傳(chuan)輸(shu)線(xian)效(xiao)應(ying)太(tai)麻(ma)煩(fan)的(de)話(hua)
，這(zhe)裏(li)還(hai)有(you)個(ge)最(zui)簡(jian)單(dan)的(de)：

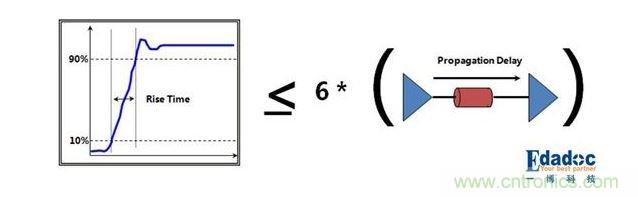

就是這個了，如果上升時間小於六倍的傳輸延時，我們需要考慮傳輸線效應
，稱之為高速。



最後，讓我們來對比一下兩種方法算出來的分布參數與高速有何不同，拿我們最開始的DDR3的波形舉例：



上升時間Tr為100ps
；



高速的臨界條件為傳輸延時為16.6ps；



16.6ps傳輸的長度為100mil；



100mil為3GHz正弦波的λ/20；



3GHz約等於使用0.35/Tr來算最高次諧波3.5GHz；



如果使用0.5/Tr來算最高次諧波的話
，他的最高次諧波為5GHz
；



回到文章頂部看我們最開始分享的那張圖......



其實我們用有效頻率的二十分之波長來定義分布/集總參數與用六分之上升時間來定義高速/低速信號是完全一樣的東西啊。
