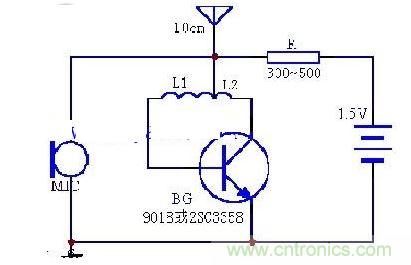

簡易調頻話筒電路如圖，電路隻用了4隻的元件，就組成了一隻微型無線調頻話筒

，工作頻率較穩定

，發射距離大於10米

，1.5V供電時,電流小於0.5mA，這樣節能的話筒還少見，3V供電時距離可達30米。這套電路能在走廊這頭通向另一頭

，足足有20米遠，實現了一群愛好者的調頻夢。



BG與L及三極管結電容組成高頻振蕩電路三極管的結電容約有2~3P
，要使頻率落在FM範圍內
，線圈應在直徑5mm芯一繞7圈(quan)，電(dian)容(rong)話(hua)筒(tong)受(shou)話(hua)時(shi)的(de)振(zhen)動(dong)調(tiao)製(zhi)著(zhe)高(gao)頻(pin)信(xin)號(hao)產(chan)生(sheng)頻(pin)偏(pian)，實(shi)現(xian)調(tiao)頻(pin)。其(qi)發(fa)射(she)距(ju)離(li)與(yu)發(fa)射(she)管(guan)工(gong)作(zuo)電(dian)流(liu)大(da)小(xiao)有(you)關(guan)，電(dian)阻(zu)不(bu)能(neng)先(xian)得(de)太(tai)大(da)也(ye)不(bu)能(neng)太(tai)小(xiao)
，在(zai)300~500歐之間
，功率不足1毫瓦。



選擇BG時，管子的fT必須大於300MHz，如用2SC3357高頻管，則頻率更為穩定，距離也會更遠些。電感L分作兩個線圈來繞製，但繞向必須相同，L1用直徑0.5mm漆包線在直徑5mm骨架上繞4匝

，L2繞3匝。天線可用10cm長(chang)的(de)軟(ruan)導(dao)線(xian)，使(shi)用(yong)時(shi)手(shou)摸(mo)天(tian)線(xian)會(hui)影(ying)響(xiang)頻(pin)率(lv)為(wei)變(bian)化(hua)。在(zai)固(gu)定(ding)地(di)點(dian)用(yong)時(shi)則(ze)非(fei)常(chang)穩(wen)定(ding)。愛(ai)好(hao)者(zhe)按(an)圖(tu)製(zhi)作(zuo)時(shi)請(qing)一(yi)定(ding)選(xuan)好(hao)三(san)極(ji)管(guan)，因(yin)為(wei)每(mei)隻(zhi)三(san)極(ji)管(guan)的(de)bc結的結電容都不一樣
，按圖做好的無線話筒發射頻率會在一個大的頻率範圍內，要隨時調動線圈的間距，或在bc結並上5 -15P的小電容來調試，效果更好，更易調好。如果你的參數選得好
，這個話筒一裝好就可以正常工作。

本電路可裝入小瓶蓋內
，還可以裝在筆套內，電池用A13號電池或更小號的
，但注意用小容量電池時加一開關。
