中心議題：

• 矢量網絡分析儀Wiltron360B
• 射頻仿真係統對測量的技術要求
• 矢量網絡分析儀測試係統的組成
• 矢量網絡分析儀的設置

一
、 引言

射頻仿真係統的子係統-天tian線xian陣zhen列lie及ji饋kui電dian係xi統tong，主zhu要yao用yong於yu模mo擬ni彈dan目mu間jian的de視shi線xian角jiao運yun動dong，為wei了le保bao證zheng天tian線xian陣zhen列lie及ji饋kui電dian係xi統tong的de角jiao位wei置zhi模mo擬ni精jing度du，必bi須xu對dui天tian線xian陣zhen列lie係xi統tong進jin行xing校xiao準zhun。所謂校準是指為陣列控製計算機所存貯的表格獲得項目數據
，這些表格用於對天線陣列係統進行補償和控製

，實質上，就是要測量天線陣列係統中程控微波器件的表格
，即插入衰減和插入相移。

二、 矢量網絡分析儀Wiltron360B

矢量網絡分析儀Wiltron360B由矢量網絡分析儀、信號源
、測試座、測試座轉換器等各自獨立的儀器
，通過GPIB接口和專用接口組成一個完整的測量係統。它可以控製兩個測試座和兩個信號源
，是一台測量精度高、自動化程度高
、測量速度快、功能強大的測量儀器。

3630A是一頻率轉換器測試座
，它是一四通道接收機，能夠測量混頻器、多端口器件、天線等的幅度和相位，其前麵板的結構如圖1所示。信號源的信號由RF IN端提供給3630A測試座，然後一分為二，一路由RF OUT輸出
，作為被測器件的測試信號；另一路由SOURCE LOCK OUTPUT輸出，連接到RA或RB，作為鎖相參考信號。

圖1 3630A前麵板示意圖

三、 射頻仿真係統對測量的技術要求

zaizhenlieshishepinfangzhenxitongzhong
，tianxianzhenliejiqikuidianxitongdexiaozhunshiyixiangfeichangzhongyaodegongzuo。xiaozhunyutongchangdeweiboqijiandefuduhexiangweideceliangbenzhishangshiyizhide
，dantayouzishendetedian：
⑴信號源放置在遠離矢量網絡分析儀的地方
，甚至不在同一實驗室；
⑵被測信號需經過下變頻後送入矢量網絡分析儀；
⑶要求有較高的相對幅度和相對相位測量精度
；
⑷要求有較高的幅度和相位穩定性；
⑸測量兩路信號間的幅度和相位。

因此
，選擇矢量網絡分析儀作為幅相測量設備，並輔以必要的外圍設備組成校準測試係統，是最佳選擇。關鍵是DUT所要求的測量信號的頻率
，與矢量網絡分析儀的測試頻率不同。
[page]
四、 測試係統的組成

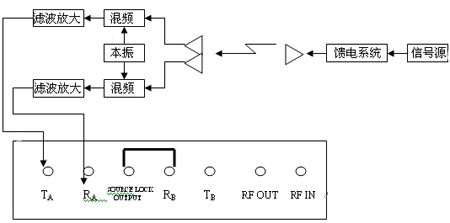

選擇3630A作為天線陣列及其饋電係統校準時的測試座，整個係統的組成原理如圖2所示。

圖2 測試係統原理框圖

信號源輸出頻率為f1的信號
，經天線陣列饋電係統後由天線輻射出去

，兩個接收天線的接收信號經混頻變為頻率為f2的信號，再經濾波放大後分別饋入3630A的TA、、RA端。

考慮到測量信號的頻率與矢量網絡分析儀的測試頻率不同以及DUT的距離較遠，測試信號由一台單獨的頻綜提供，位於DUT附近。為了保證整個測試係統的相參性，Wiltron360B、信號源、本振用同一個10MHz信號作為參考信號。

五、 矢量網絡分析儀的設置

將ROURCE LOCK OUTPUT端與RB端直接相連。將Wiltron360B的測試座設置為3630A，測試頻率設置為f2。由於本係統隻是測試TA/RA，而S11就是定義為TA/RA，因此將Wiltron360B設置為單通道顯示(SINGLE CHANNEL)，並將通道1激活(CH1)，至此，主要的設置完成，可以進行測試。

為了測試過程的自動化，由計算機通過GPIB接口實現對矢量網絡分析儀Wiltron360B的遙控，Wiltron360B的所有設置和測試數據的讀取都是由計算機自動完成的。

六、 結束語

本測試係統所關注的不是DUT本身的插入損耗和插入相移

，而是關注當DUTdezhuangtaifashengbianhuashi，qicharusunhaohecharuxiangyidebianhualiang，shiyizhongxiangduiceliang。anzhaoshangshufangansuozuchengdexiaozhunxitongnenggoumanzusuoxuyaodejiaogaodejishuzhibiaoyaoqiu，bingyizhiyingyongzaishepinfangzhenshiyanzhong。
