【導讀】自 2018 年啟動工控與儲能市場戰略布局以來，上海貝嶺始終聚焦光伏儲能、伺服變頻、工業電源、BMS

、電動工具
、電動車等核心領域，專注於為客戶打造高性價比的半導體產品及係統解決方案。公司產品矩陣覆蓋電源管理

、信號鏈產品
、功率器件三大核心領域，依托功率器件、電源管理
、接口芯片、隔離器、存儲器、馬達驅動、數據轉換、標準信號八大產品線，成功構建起全麵的模擬與數模混合產品解決方案平台。其中
，在高壓電機驅動領域，公司產品覆蓋率已突破 80%。

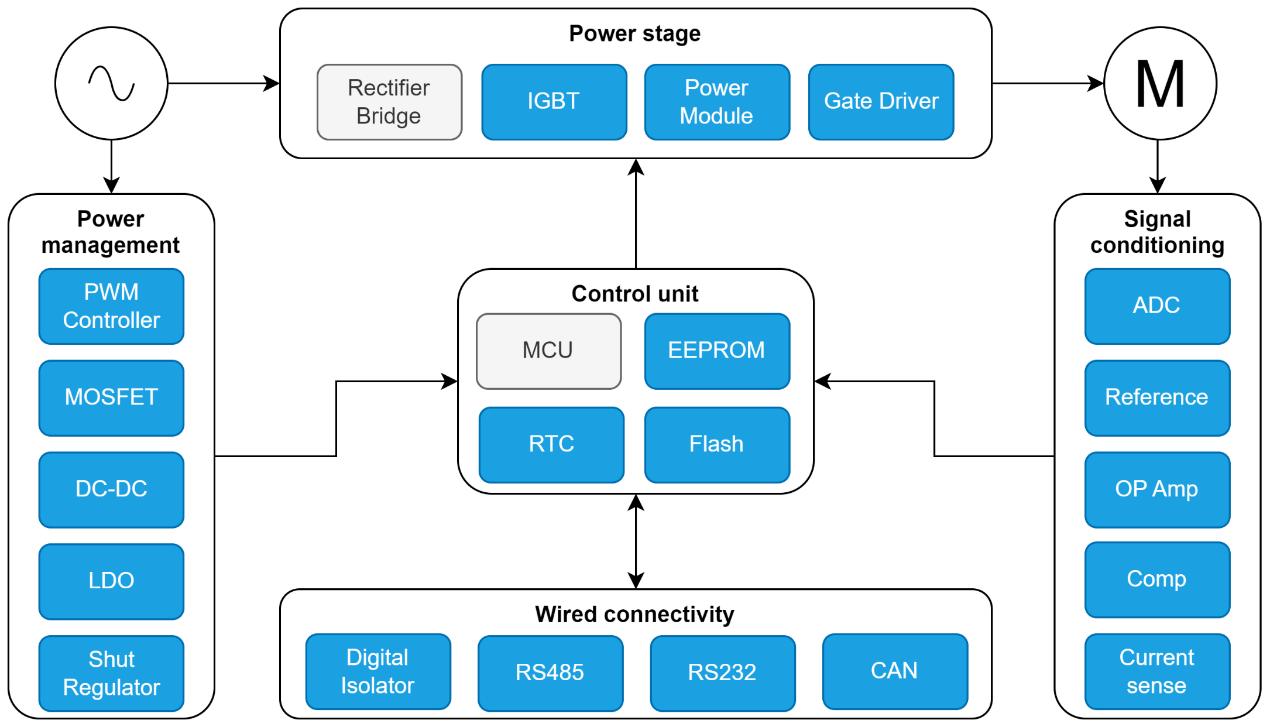

圖 1：高壓電機驅動典型框圖

一
、主功率鏈產品介紹

在高壓電機驅動主功率鏈的產品供給上，上海貝嶺可提供 650V 全係列 IGBT 產品，同時搭配柵極驅動產品形成完整配套，具體產品信息如下：

（一）650V 10A~75A 係列 IGBT 產品

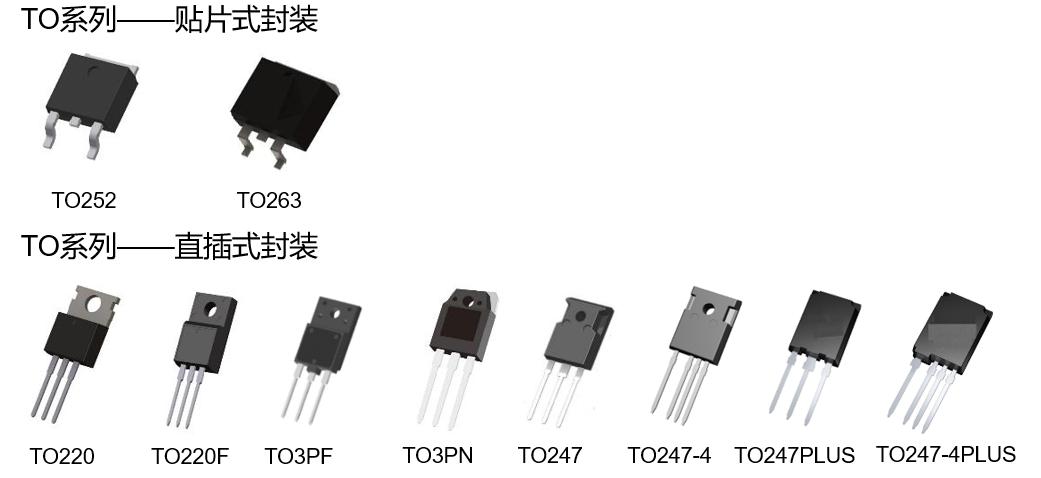

650V 10A~75A 係列 IGBT 產品圖片（封裝形式）

該係列產品基於上海貝嶺 G2 Trench FS IGBT 工藝平台研發


，工藝水平對標市場主流 H4 代產品。產品采用 3um pitch 微溝槽工藝，正麵結構經過精心設計
，優化 “Gate 溝槽 + dummy 溝槽” 比例

，背麵則運用改進的 H FS 工藝
，不僅實現了出色的 Vcesat-Eoff 折衷特性，還具備優秀的短路能力
；終端部分采用優化的 “FLR + 場板技術”，最高工作結溫可達 175℃，且能通過 HV-H3TRB 加嚴可靠性測試。

針對不同應用場景，該係列提供三個版本的電機驅動產品：

• 低頻版：采用先進的正麵結構設計，在 Vge≤15V 條件下
  ，短路能力達 tsc=5us
  ，同時擁有較低的 Vcesat
  ，推薦應用頻率為 2~25kHz
  ，目前已在高壓伺服
  、工業縫紉機、跑步機等電機驅動市場實現批量應用；

• 低頻版 plus：對正麵結構進一步優化，Vge≤16.5V 時短路能力保持 tsc=5us，Vcesat 典型值為 1.55V，能為變頻器等電機驅動應用提供更適配的支持；

• 高頻版：憑借優異的 Vcesat-Eoff 折衷特性，可滿足客戶最高 60kHz 的電機驅動應用頻率需求。

（二）650V 80A~200A 係列 IGBT 產品

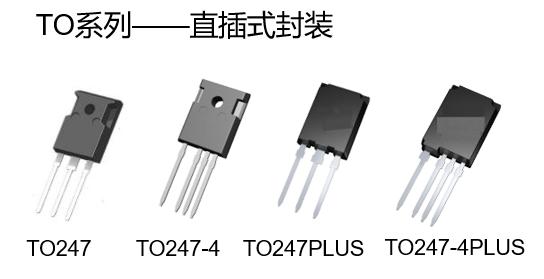

650V 80A~200A 係列 IGBT 產品圖片（封裝形式）

此係列基於上海貝嶺 G3 Trench FS IGBT 工藝平台，對標市場主流 H5 代與 H7 代產品工藝。采用更先進的 1.6um pitch 微溝槽工藝
，正麵結構通過優化 “Gate 溝槽 + E 短接溝槽 + dummy 溝槽” 三種溝槽的設計比例，背麵結合改進的 H FS 工藝，在實現較低 Vceast 的同時，具備良好的開關損耗表現，充分滿足電機驅動應用對短路能力的要求；終端采用優化的 “VLD 技術”
，在提升芯片有效麵積占比的同時，最高工作結溫可達 175℃，且可通過 HV-H3TRB 加嚴可靠性測試。

該係列同樣提供三個版本的電機驅動產品：

• 低頻版：Vcesat 典型值為 1.5V，Vge≤15V 時短路能力達 tsc=3us，推薦應用頻率 2~25kHz
  ；

• 高頻版：Vcesat 典型值為 1.5V
  ，推薦應用頻率 20~30kHz，適用於光伏儲能
  、工業焊機等領域；

• 特高頻版：Vcesat 典型值為 1.6V，推薦應用頻率 30~50kHz
  ，主要應用於充電樁、工業電源、工業焊機等場景。

此外
，為滿足不同客戶的個性化需求，該係列還可提供低頻版 plus 定製服務

，定製產品可實現 Vge≤16.5V、tsc=5us 的短路能力，Vcesat 典型值為 1.5V。

（三）柵極驅動產品 - SA3626A/BL2601A

• SA2636A：一款最高耐壓 650V 的全橋驅動器，主要用於驅動三相係統中的 MOSFET 或 IGBT。其低側兼容 3.3V 邏輯控製
  ，具備 300mA/600mA 的拉灌電流能力
  ；芯片集成欠壓鎖定功能與可調電阻過流檢測功能，出現故障時可立即關斷所有開關並輸出錯誤信號
  ，同時內置 290ns 死區時間，有效提升電機驅動係統的安全性。

• BL2601A：專為驅動雙 NMOS 或 IGBT 設計的高壓半橋柵極驅動芯片
  ，工作電壓最高可達 600V。芯片內置 VCC/VBS 欠壓保護（UVLO）功能，輸入兼容 3.3-15V 邏輯
  ，上下管延時匹配典型值為 50ns


  ，驅動能力達 + 0.3A/-0.6A
  ，采用 SOP8 封裝。

二

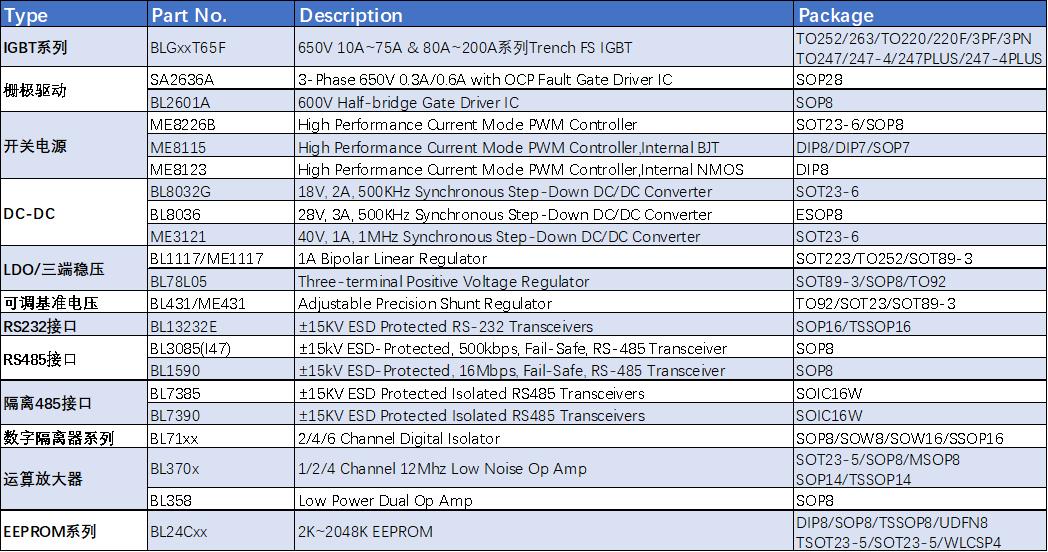

、高壓電機驅動係統全鏈路芯片一站式選型指南

在高壓電機驅動係統中，除核心的電機驅動主功率變換鏈外，高效的電源管理與精確的信號處理
，同樣是保障係統穩定
、可靠運行的關鍵要素。上海貝嶺依托全麵的模擬芯片產品線，可為高壓電機驅動係統提供完整配套解決方案：其中，電源管理芯片（包括 PWM 控製器、DC-DC 轉換器、LDO 及穩壓器等），能為電機驅動係統中的控製電路
、傳感器及接口提供穩定

、潔淨的各級供電；信號鏈芯片（涵蓋隔離接口、運算放大器、EEPROM 等）則承擔關鍵信號的隔離

、調理
、通信及數據存儲功能。這兩類芯片與電機驅動主功率鏈協同運作
，共同構建起高性能、高集成度的電機驅動平台。
