【導讀】電(dian)源(yuan)轉(zhuan)換(huan)器(qi)作(zuo)為(wei)現(xian)代(dai)電(dian)子(zi)係(xi)統(tong)的(de)能(neng)量(liang)樞(shu)紐(niu)，承(cheng)擔(dan)著(zhe)電(dian)能(neng)形(xing)式(shi)轉(zhuan)換(huan)與(yu)功(gong)率(lv)調(tiao)節(jie)的(de)核(he)心(xin)功(gong)能(neng)。其(qi)核(he)心(xin)使(shi)命(ming)是(shi)將(jiang)原(yuan)始(shi)電(dian)能(neng)轉(zhuan)換(huan)為(wei)負(fu)載(zai)所(suo)需(xu)的(de)電(dian)壓(ya)電(dian)流(liu)形(xing)式(shi)，同(tong)時(shi)實(shi)現(xian)效(xiao)率(lv)最(zui)大(da)化(hua)、體積最小化和成本最優化。

從智能手機內部毫米級的電荷泵芯片到數據中心機櫃內輸出1500安培的巨型轉換模塊，這些看不見的能量樞紐正決定著現代電子設備的性能極限與能效未來。

電(dian)源(yuan)轉(zhuan)換(huan)器(qi)作(zuo)為(wei)現(xian)代(dai)電(dian)子(zi)係(xi)統(tong)的(de)能(neng)量(liang)樞(shu)紐(niu)，承(cheng)擔(dan)著(zhe)電(dian)能(neng)形(xing)式(shi)轉(zhuan)換(huan)與(yu)功(gong)率(lv)調(tiao)節(jie)的(de)核(he)心(xin)功(gong)能(neng)。其(qi)核(he)心(xin)使(shi)命(ming)是(shi)將(jiang)原(yuan)始(shi)電(dian)能(neng)轉(zhuan)換(huan)為(wei)負(fu)載(zai)所(suo)需(xu)的(de)電(dian)壓(ya)電(dian)流(liu)形(xing)式(shi)，同(tong)時(shi)實(shi)現(xian)效(xiao)率(lv)最(zui)大(da)化(hua)、體積最小化和成本最優化。

根據轉換原理不同，電源轉換器主要分為AC-DC、DC-DC、DC-AC及專用轉換架構四大類型
，其中DC-DC轉換器因應用廣泛成為技術創新主戰場。

全球電源管理芯片市場規模預計2026年將達到550億美元，其中中國占比超40%但國產化率不足20%，高端市場仍被TI

、ADI等國際巨頭主導6。隨著5G基站、新能源汽車及AI服務器的需求爆發，高功率密度與多模式智能切換正成為技術演進的關鍵方向。

一、 核心原理與類型劃分

電源轉換器根據輸入輸出特性可分為四大類型，每類在電路拓撲和工作原理上存在本質差異。

AC-DC轉換器通過整流、功率因數校正（PFC）和隔離變換三級架構將交流電轉換為直流電。關鍵元件包括整流橋堆、高壓MOSFET（如CoolMOS）和PFC控製器，其中圖騰柱PFC拓撲可將效率提升至99%。公牛集團通過安全隔離技術主導國內轉換器市場，市占率達62%。

DC-DC轉換器包含三種主流拓撲：

●Buck降壓型：通過占空比控製降低輸出電壓，效率可達98%

●Boost升壓型：利用電感儲能升高電壓

，適用於電池供電設備

●Buck-Boost升降壓型：如南方科大開發的三模式混合架構（3M-BBHC），通過飛電容減少開關管數量，峰值效率達97.6%

DC-AC逆變器采用全橋拓撲和SPWM調製技術，光伏領域要求THD<3%。華為光伏逆變器采用多電平拓撲將效率提升至99%。

新興架構呈現多元化發展：

●壓電轉換器：加州大學聖迭戈分校開發的集成式DSPPR方案，損耗降低310%，體積縮小80%

●混合開關電容：伯克利分校1500A/48V至1V轉換器采用垂直供電架構，功率密度759W/in³，滿足AI GPU需求

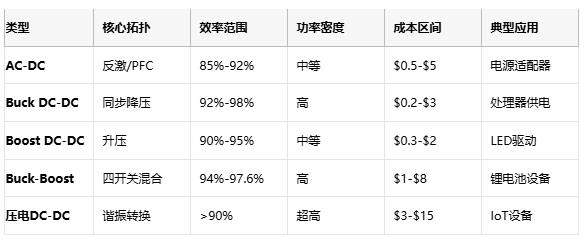

表：主流電源轉換器類型特性對比

二
、成本結構與選型要則

電源轉換器的成本構成與選型策略直接影響係統性能和經濟效益。

成本結構深度解析

●IC芯片成本：占BOM 35%-60%
，車規級PMIC溢價達50%

●磁性元件：電感/變壓器占20%-30%
，車用OBC要求AEC-Q200認證

●電容組件：電解電容占15%，日本Chemi-Con主導高壓市場

●認證費用：AEC-Q200認證增加成本30%，醫療認證（ISO 13485）增加50%

六大選型維度

1. 負載特性匹配

●服務器CPU供電：dV/dt>100V/μs，需多相Buck方案

●車用ECU：選耐壓80V的DC-DC
，滿足ISO 16750拋負載要求

2. 效率與熱管理

●5G基站：效率>96%
，自然散熱優先

●快充芯片：峰值效率>98%，電荷泵架構降低熱損耗

3. 功率密度演進

●數據中心：>500W/in³

，伯克利1500A模塊采用耦合電感集成技術

●智能手機：01005封裝電感，TDK MLJ係列體積縮小40%

4. 成本敏感領域

●家電電源：選用非隔離Buck，節省光耦和變壓器成本

●消費電子：國產PMIC價格比TI低30%-50%

5. 車規級特殊要求

●溫度範圍：-40℃~150℃（Grade 0）

●振動測試：通過20G隨機振動認證

●功能安全：ISO 26262 ASIL-C合規

6. 國產替代策略

●工業領域：南芯SC8883替代TI BQ25703，成本降40%

●消費電子：聖邦微PG8108替代ADI LTC3643，性價比提升35%

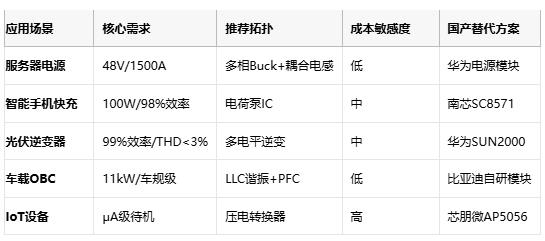

表：電源轉換器選型決策矩陣

三、頭部原廠競爭力全景

全球電源轉換器市場呈現國際巨頭技術領先與中國廠商加速替代的雙軌格局。

國際頭部廠商

1. 德州儀器(TI)：全球市占率21%，產品品類超12.5萬種，多通道PMIC綁定SoC銷售策略6

2. Power Integrations：高壓AC-DC領導者
，SCALE IGBT驅動器用於高鐵牽引係統，單價$5-$509

3. ADI：收購Maxim後強化車規優勢
，LT8640S效率達98%

4. 英飛淩：碳化矽方案提升EV充電效率，CoolSiC MOSFET用於22kW OBC

中國代表企業

1. 南芯半導體：電荷泵快充芯片突破100W
，SC8571價格較TI低30%6

2. 聖邦微電子：1400種產品覆蓋工業級PMIC，替代TI TPS係列

3. 華為海思：自研服務器電源模塊
，效率鈦金級(96%)

4. 茂達電子：多模式切換專利(CN118826474A)，提升輕載效率15%1

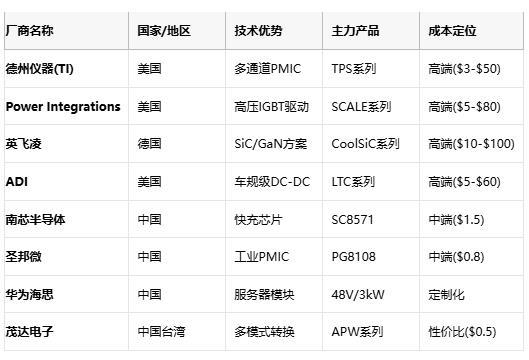

表：全球電源轉換器頭部原廠競爭力矩陣

四、未來趨勢與國產化路徑

電源轉換技術正向高頻化、集成化和智能化三大方向演進。

技術突破方向

1. 第三代半導體集成

●英飛淩CoolSiC MOSFET使11kW OBC體積縮小40%，GaN HEMT將快充功率密度提升至3W/cm³9

2. 數字控製可調架構

●茂達電子多模式專利實現無縫切換，輕載效率提升15%1

3. 壓電-電容混合拓撲、

●UCSD研發的DSPPR轉換器將損耗降低310%，厚度<1mm10

國產化替代路徑

●消費電子：南芯電荷泵芯片打入OPPO供應鏈

，100W方案成本$2.5

●工業控製：華為光伏逆變器全球份額23%
，采用自研MPPT算法

●車規認證：比亞迪IGBT4.0通過AEC-Q101，OBC模塊成本比英飛淩低30%

●專利突破：2023年中國電源芯片專利增長40%，茂達多模式專利(CN118826474A)實現零電壓切換1

成本優化策略

●磁性元件集成：伯克利方案采用3D打印電感
，減少銅損20%7

●工藝創新：中芯國際40nm BCD工藝量產PMIC，晶圓成本降15%

●本地化配套：順絡電子車規電感通過比亞迪認證，交期縮短至8周

當工程師選擇一顆德州儀器的多通道PMIC時，支付的不僅是芯片本身的價格，更是其背後12.5萬種產品數據庫和65億美元收購國家半導體的戰略布局所構築的技術壁壘6。

dianyuanzhuanhuanqidexuanxingyichaoyuejiandandecanshuduibi，chengweixitongjinengxiaozhanlvedehexinhuanjie。guojijutoupingjiezhuanlibileiheshengtaibangdingweichigaoduanshichangtongzhi，erzhongguochangshangtongguojubuchuangxinhechengbenzhonggouzaixiaofeidianziyuguangfulingyushixiantuwei。

隨著第三代半導體與數字控製技術的融合

，電源轉換器將在效率（突破99%）與功率密度（>1kW/in³）的邊界上持續突破，而國產替代的窗口期正從消費電子向工業與車規領域加速延伸。
