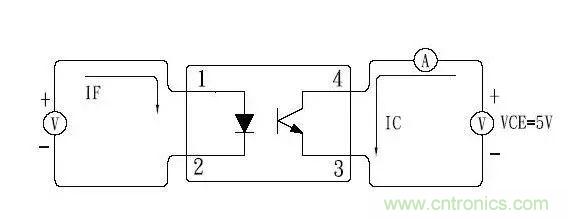

CTR電流傳輸比（Current transfer ration）是用於描述光耦合器特性的參數，可表示為：





在上述公式中：



IC：副邊輸出電流

IF：原邊輸入電流

CTR：發光管和光敏三極管電流比的最小值



光耦的技術參數主要有發光二極管正向壓降VF
、正向電流IF
、電流傳輸比CTR、輸入級與輸出級之間的絕緣電阻
、集電極-發射極反向擊穿電壓V（BR）CEO


、集電極-發射極飽和壓降VCE（sat）。此外
，在傳輸數字信號時還需考慮上升時間
、下降時間、延遲時間和存儲時間等參數。



普通光耦合器的CTR-IF特性曲線呈非線性，在IF較小時的非線性失真尤為嚴重，因此它不適合傳輸模擬信號。線性光耦合器的CTR-IF特性曲線具有良好的線性度，特別是在傳輸小信號時，其交流電流傳輸比（ΔCTR=ΔIC/ΔIF）很接近於直流電流傳輸比CTR值。因此，它適合傳輸模擬電壓或電流信號，能使輸出與輸入之間呈線性關係。這是它的一項非常重要特性。



電流傳輸比是光耦合器的重要參數，通常用直流電流傳輸比來表示。當輸出電壓保持恒定時

，它等於直流輸出電流IC與直流輸入電流IF的百分比。采用一隻光敏三極管的光耦合器，CTR的範圍大多為20%～300%（如4N35）
，而PC817係列則為50%～600%。這表明欲獲得同樣的輸出電流，後者隻需較小的輸入電流。因此，CTR參數與晶體管的hFE有某種相似之處。



使shi用yong光guang耦ou合he器qi主zhu要yao是shi為wei了le提ti供gong輸shu入ru電dian路lu和he輸shu出chu電dian路lu間jian的de隔ge離li，在zai設she計ji電dian路lu時shi，下xia列lie所suo選xuan用yong的de光guang耦ou合he器qi必bi須xu符fu合he國guo內nei和he國guo際ji有you關guan隔ge離li擊ji穿chuan電dian壓ya的de標biao準zhun。鑒jian於yu此ci類lei光guang耦ou合he器qi呈cheng現xian開關特性，其線性度差，適合傳輸數字信號（高
、低電平），可以用於單片機的輸出隔離；所選用的光耦合器必須具有較高的耦合係數。

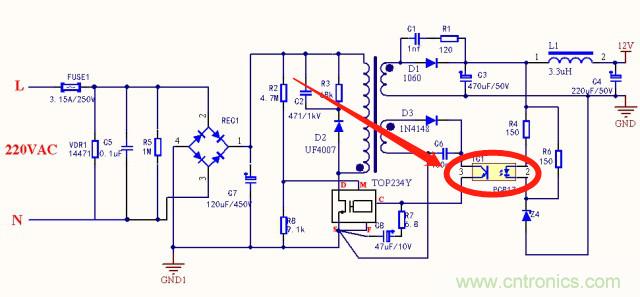

在(zai)開(kai)關(guan)電(dian)源(yuan)的(de)隔(ge)離(li)中(zhong)
，以(yi)及(ji)設(she)計(ji)光(guang)耦(ou)反(fan)饋(kui)式(shi)開(kai)關(guan)電(dian)源(yuan)時(shi)
，必(bi)須(xu)正(zheng)確(que)選(xuan)擇(ze)線(xian)性(xing)光(guang)耦(ou)合(he)器(qi)的(de)型(xing)號(hao)及(ji)參(can)數(shu)
，除(chu)了(le)必(bi)須(xu)遵(zun)循(xun)普(pu)通(tong)光(guang)耦(ou)的(de)選(xuan)取(qu)原(yuan)則(ze)外(wai)，還(hai)必(bi)須(xu)遵(zun)循(xun)下(xia)列(lie)原(yuan)則(ze)：



1、推薦采用線性光耦合器

，其特點是CTR值能夠在一定範圍內做線性調整。



2
、光耦合器的電流傳輸比（CTR）的允許範圍是50%～200%。這是因為當CTR<50%時，光耦中的LED就需要較大的工作電流（IF>5.0mA），才能正常控製單片開關電源IC的占空比，這會增大光耦的功耗。若CTR>200%，在啟動電路或者當負載發生突變時，有可能將單片開關電源誤觸發，影響正常輸出。



3
、若用放大器電路去驅動光耦合器，必須精心設計，保證它能夠補償耦合器的溫度不穩定性和漂移。

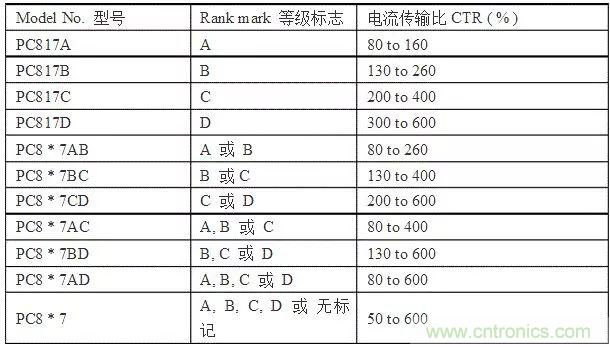

以下是常見光耦合器PC817係列的一些參數（僅供參考）：
