如何消除高頻開關噪聲?
發布時間:2019-03-20 責任編輯:xueqi
【導讀】高頻開關應用通常用於集成電源和信號隔離器件。 您可能會發現連接到包含數字隔離器的係統的長電纜或電線,例如,德州儀器(TI)的ISOW7841器件可能會從轉換器中獲取高頻開關噪聲。這種長接線充當發射器天線並導致拾取噪聲。 我們怎樣才能消除這種噪聲?
為wei了le解jie決jue這zhe個ge問wen題ti,需xu要yao保bao持chi共gong模mo電dian流liu回hui路lu盡jin可ke能neng小xiao並bing保bao持chi電dian纜lan盡jin可ke能neng短duan。在zai某mou些xie情qing況kuang下xia,設she計ji可ke能neng不bu允yun許xu您nin輕qing鬆song縮suo短duan電dian纜lan,或huo者zhe地di麵mian與yu電dian源yuan接jie地di之zhi間jian可ke能neng存cun在zai不bu良liang連lian接jie。 另一種方法是使用共模扼流圈來衰減共模噪聲。

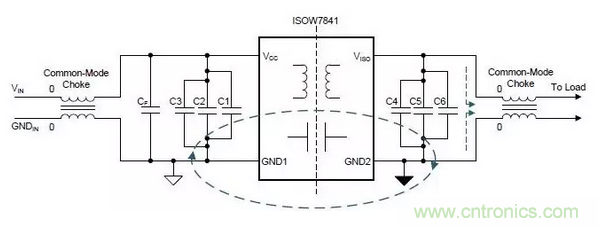

上圖是ISOW7841設計,使用扼流圈來降低共模電流以及返回路徑環路麵積,間接減少輻射發射。 共模扼流圈可插入輸入和輸出電源或連接到係統的任何長電纜上。
來源:Digi-Key
