一
、箱變簡述



箱式變電站（簡稱箱變）是(shi)一(yi)種(zhong)把(ba)高(gao)壓(ya)開(kai)關(guan)設(she)備(bei)配(pei)電(dian)變(bian)壓(ya)器(qi)
，低(di)壓(ya)開(kai)關(guan)設(she)備(bei)，電(dian)能(neng)計(ji)量(liang)設(she)備(bei)和(he)無(wu)功(gong)補(bu)償(chang)裝(zhuang)置(zhi)等(deng)按(an)一(yi)定(ding)的(de)接(jie)線(xian)方(fang)案(an)組(zu)合(he)在(zai)一(yi)個(ge)或(huo)幾(ji)個(ge)箱(xiang)體(ti)內(nei)的(de)緊(jin)湊(cou)型(xing)成(cheng)套(tao)配(pei)電(dian)裝(zhuang)置(zhi)。它(ta)適(shi)用(yong)於(yu)額(e)定(ding)電(dian)壓(ya)10/0.4KV三相交流係統中，作為線路和分配電能之用。





箱式變電站

，又叫預裝式變電所或預裝式變電站。是一種高壓開關設備
、配電變壓器和低壓配電裝置，按一定接線方案排成一體的工廠預製戶內、戶外緊湊式配電設備
，即將變壓器降壓、低壓配電等功能有機地組合在一起
，安裝在一個防潮、防鏽、防塵、防鼠、防火、防盜、隔熱、全封閉

、可移動的鋼結構箱，特別適用於城網建設與改造，是繼土建變電站之後崛起的一種嶄新的變電站。箱式變電站適用於礦山、工廠企業
、油氣田和風力發電站
，它替代了原有的土建配電房，配電站
，成為新型的成套變配電裝置。





二、箱式變壓器分類及美式與歐式的區別

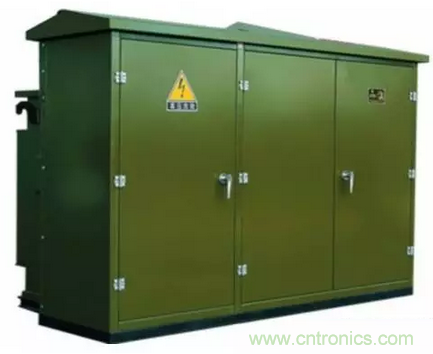

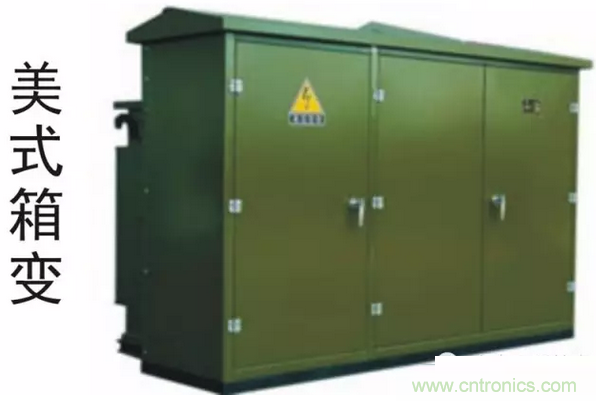

組合式變電站（簡稱美式箱變）

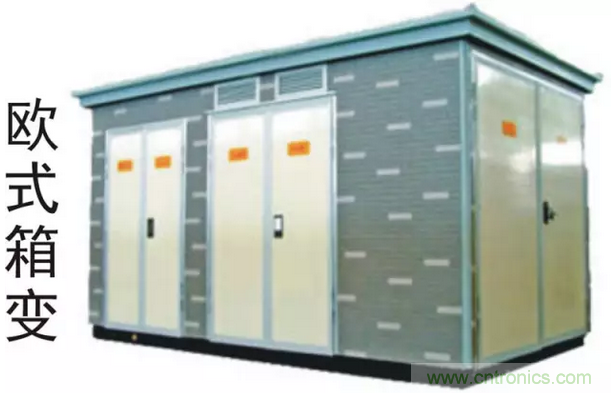

預裝式變電站（簡稱歐式箱變）



美式箱變按照油箱結構分為共箱式和分箱式兩種
，歐式箱變采用環網型和終端型兩類。



2.1拚裝式、歐變、美變概念



（一）拚裝式變電站。拚裝式變電站將高、低壓成套裝置及變壓器裝入金屬箱體，高、低壓配電裝置間還留有操作走廊。這種型式的箱式變體積較大，已較少使用。





（二）組合裝置型變電站。組合裝置型變電站的高、低壓配電裝置不使用現有的成套裝置
，而是將高、低壓控製、保(bao)護(hu)電(dian)器(qi)設(she)備(bei)直(zhi)接(jie)裝(zhuang)入(ru)箱(xiang)內(nei)，使(shi)之(zhi)成(cheng)為(wei)一(yi)個(ge)整(zheng)體(ti)。由(you)於(yu)總(zong)體(ti)設(she)計(ji)是(shi)按(an)免(mian)維(wei)護(hu)型(xing)考(kao)慮(lv)的(de)，箱(xiang)內(nei)不(bu)需(xu)要(yao)操(cao)作(zuo)走(zou)廊(lang)。這(zhe)樣(yang)可(ke)以(yi)減(jian)小(xiao)箱(xiang)式(shi)變(bian)的(de)體(ti)積(ji)，這(zhe)種(zhong)型(xing)式(shi)是(shi)歐(ou)式(shi)箱(xiang)變(bian)，是(shi)普(pu)遍(bian)采(cai)用(yong)的(de)型(xing)式(shi)。





（三）一體型變電站。一體型變電站就是所謂的美式箱變。它是在簡化高、低壓控製、保護裝置的基礎上，將高、低(di)壓(ya)配(pei)電(dian)裝(zhuang)置(zhi)與(yu)變(bian)壓(ya)器(qi)主(zhu)體(ti)一(yi)齊(qi)裝(zhuang)入(ru)變(bian)壓(ya)器(qi)油(you)箱(xiang)，使(shi)之(zhi)成(cheng)為(wei)一(yi)個(ge)整(zheng)體(ti)。這(zhe)種(zhong)型(xing)式(shi)的(de)箱(xiang)式(shi)變(bian)體(ti)積(ji)更(geng)小(xiao)
，其(qi)體(ti)積(ji)近(jin)似(si)於(yu)同(tong)容(rong)量(liang)的(de)普(pu)通(tong)型(xing)油(you)浸(jin)變(bian)壓(ya)器(qi)。僅(jin)為(wei)同(tong)容(rong)量(liang)歐(ou)式(shi)箱(xiang)變(bian)體(ti)積(ji)的(de)1/3左右。



2.2美變、歐變主要區別



美變，高壓保護由插入式熔絲、後備熔絲＋負荷開關組成；



歐變，高壓保護按負荷投切頻次，選擇壓氣式
、真空和SF6負荷開關＋熔斷器組成

；容量較靈活。



美變和歐變最大的區別就在高壓部分
，美變高壓接線方式僅兩種，環網（雙電源）或者終端供電。而歐變由獨立的高壓單元，形式可以根據客戶要求定製。歐變由於各個功能單元獨立，因此，各個單元（高壓、變壓器、低壓）可以按照用戶要求定製。美變由於高壓限製
，以及自身體積小，功能遠不如歐變靈活。但是它比歐變便宜得多。





2.3美式箱變特點



優點：體積小占地麵積小、便於安放
、便於偽裝
，容易與小區的環境相協調。可以縮短低壓電纜的長度，降低線路損耗，還可以降低供電配套的造價。



缺點：供電可靠性低；無電動機構
，無法增設配電自動化裝置
；無電容器裝置
，對降低線損不利
；由於不同容量箱變的土建基礎不同，使箱變的增容不便；當箱變過載後或用戶增容時，土建要重建，會有一個較長的停電時間，增加工程的難度。



應用：美(mei)式(shi)箱(xiang)變(bian)適(shi)用(yong)於(yu)對(dui)供(gong)電(dian)要(yao)求(qiu)相(xiang)對(dui)較(jiao)低(di)的(de)多(duo)層(ceng)住(zhu)宅(zhai)和(he)其(qi)他(ta)不(bu)重(zhong)要(yao)的(de)建(jian)築(zhu)物(wu)的(de)用(yong)電(dian)。根(gen)據(ju)我(wo)們(men)的(de)實(shi)際(ji)使(shi)用(yong)情(qing)況(kuang)看(kan)，美(mei)式(shi)箱(xiang)變(bian)配(pei)上(shang)小(xiao)型(xing)的(de)環(huan)網(wang)開(kai)關(guan)站(zhan)後(hou)，完(wan)全(quan)適(shi)用(yong)多(duo)層(ceng)住(zhu)宅(zhai)的(de)供(gong)電(dian)需(xu)求(qiu)。因(yin)為(wei)就(jiu)是(shi)箱(xiang)變(bian)發(fa)生(sheng)故(gu)障(zhang)
，對(dui)居(ju)民(min)的(de)影(ying)響(xiang)不(bu)大(da)，但(dan)不(bu)適(shi)應(ying)於(yu)小(xiao)高(gao)層(ceng)和(he)高(gao)層(ceng)。





2.4歐式箱變



優點：輻射較美式箱變要低，因為歐式箱變的變壓器是放在金屬的箱體內起到屏蔽的作用；可以設置配電自動化
，而且還有美式箱變的主要優點。



缺點：體積較大，不利於安裝
，對小區的環境布置有一定的影響
；



應用：歐式箱變適用於多層住宅、小高層、高層和其他的較重要的建築物





三

、箱變高壓部分

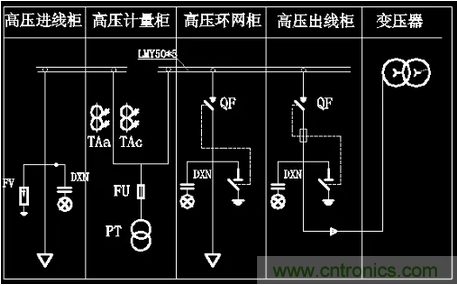

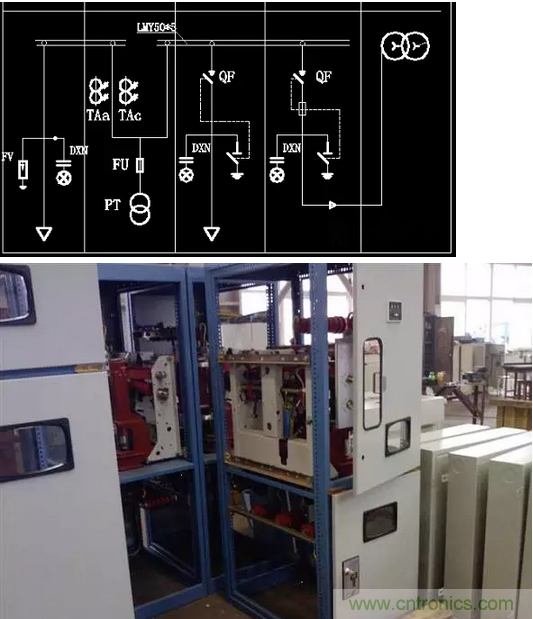

3.1高壓部分組成：



1.高壓進線櫃
；2.高壓出線櫃

；3.高壓環網櫃；4.高壓計量櫃





3.2高壓部分主要元器件：



帶電顯示器DXN ；電磁鎖
；高壓避雷器FV；高壓負荷開關QF；高壓熔斷器；高壓接地刀閘



3.3高壓計量櫃有：



電流互感器TA;電壓互感器PT; 熔斷器

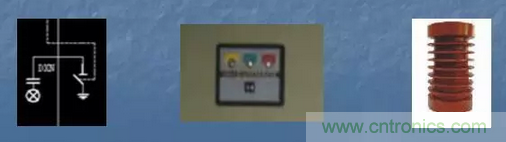

3.4帶電顯示器DXN



顯示裝置由電壓；傳感器和顯示器

；兩部分組成
，兩部分經安裝連線組成了電壓顯示裝置。電壓傳感器為環氧樹脂澆注型的支柱絕緣子，10kV的高壓經電壓

傳感器取出70V的電壓信號。

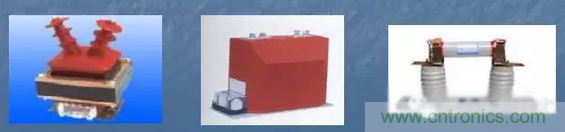

3.5高壓計量櫃內用PT、CT、FU



PT:電壓互感器JDZ-10作電壓

、電能測量及繼電保護之用

CT:電流互感器LZZJB9-10A全封閉支柱式結構，作電氣測量和電氣保護之用

FU:高壓熔斷器RN2-10/1ARN2型戶內高壓限流熔斷器
，用於電壓互感器的保護。其斷流容量為1000MVA。在短路時以限製線路電流到最小值的方式進行瞬時開斷

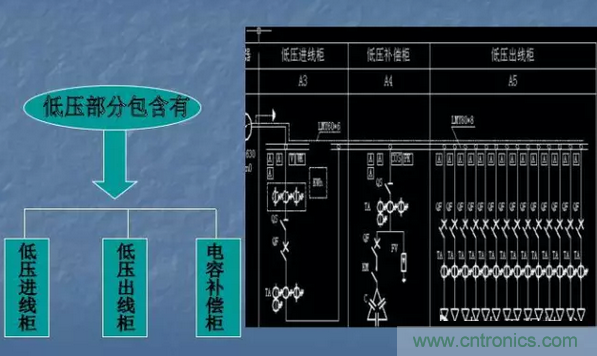

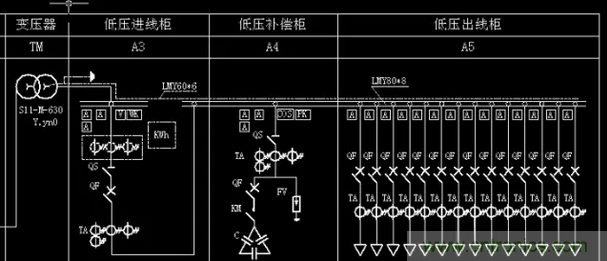

四、低壓部分



1.低壓進線櫃；2.低壓出線

； 3.低壓補償櫃





4.1低壓進線櫃



低壓進線櫃組成：

三個電流表A
；一個電壓表V； 一個萬能轉換開關（測量電壓用）

一個溫度控製儀WK；合閘按鈕
、分閘按鈕；合閘指示燈、分閘指示燈

隔離開關QS； 斷路器QF； 電流互感器TA等元件組成。

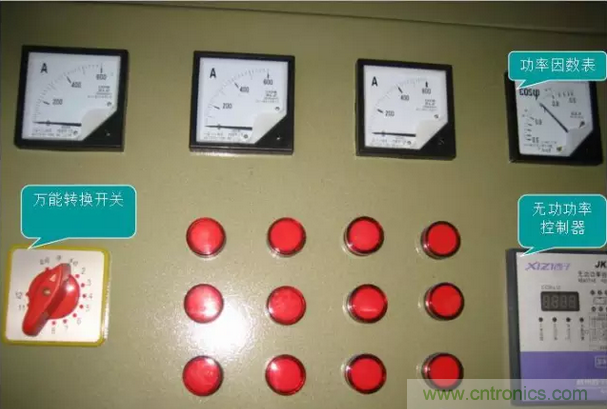

4.2低壓補償櫃的組成



三個電流表A、一個功率因數表COS；功率控製器PK；萬能轉換開關

電容工作指示燈；隔離開關QS；電流互感器TA
；小型斷路器QF

切換電容接觸器KM
；電容器C；避雷器FV

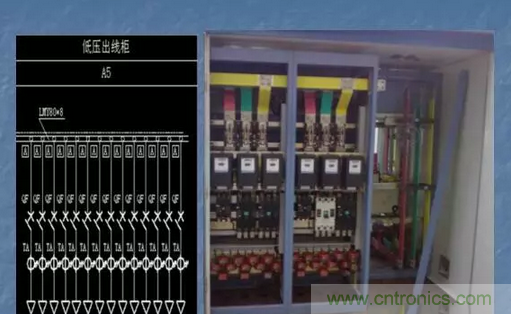

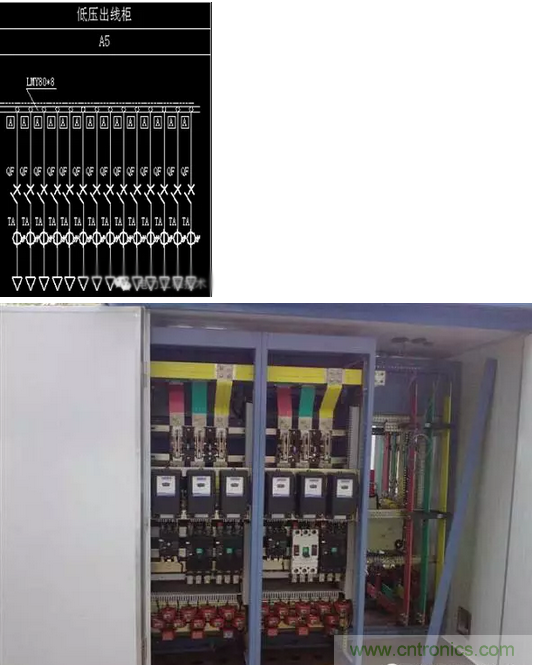

4.3低壓出線櫃



低壓出線櫃組成

低壓櫃可以有多路出線

每組出線有：一個電流表；一個塑殼斷路器
；一個電流互感器







五、箱變的前景分析



箱式變電站，是當前農網改造和今後變電站建設的主要方向，但就某些方麵還存在著一些不足，具體表現在：



(1)防火問題：箱式變電站一般為全密封無人值守運行，雖然全部設備無油化運行且裝有遠方煙霧報警係統，但是箱體內仍然存在火災隱患，如：電纜、補bu償chang電dian容rong器qi等deng，一yi旦dan突tu發fa火huo災zai，不bu利li於yu通tong風feng，也ye不bu利li於yu火huo災zai的de撲pu救jiu，因yin此ci應ying考kao慮lv設she計ji自zi動dong滅mie火huo係xi統tong，但dan這zhe樣yang會hui增zeng加jia箱xiang式shi變bian電dian站zhan的de製zhi造zao成cheng本ben。



(2)擴容問題：箱式變電站由於受體積及製造成本所限
，出線間隔的擴展裕度小

，如想在原箱體中再增加1～2個出線間隔是比較困難的，必須再增加箱體才能做到。



(3)檢修問題：由(you)於(yu)箱(xiang)式(shi)變(bian)電(dian)站(zhan)在(zai)製(zhi)造(zao)時(shi)考(kao)慮(lv)製(zhi)造(zao)成(cheng)本(ben)及(ji)箱(xiang)體(ti)體(ti)積(ji)所(suo)限(xian)
，使(shi)箱(xiang)式(shi)變(bian)電(dian)站(zhan)的(de)檢(jian)修(xiu)空(kong)間(jian)較(jiao)小(xiao)，不(bu)利(li)於(yu)設(she)備(bei)檢(jian)修(xiu)
，特(te)別(bie)是(shi)事(shi)故(gu)搶(qiang)修(xiu)

，這(zhe)是(shi)箱(xiang)式(shi)變(bian)電(dian)站(zhan)的(de)先(xian)天(tian)不(bu)足(zu)，是(shi)無(wu)法(fa)克(ke)服(fu)的(de)缺(que)點(dian)。



總之，展望未來，箱式變電站在我國廣大城市
、農村、工礦企業
、公共建築設施中會得到廣泛的應用，它將以其物美價廉的優點被越來越多的人們所使用
，使我國的電網運行水平再上一個新台階。
