雙浮球液位開關在家庭自動供水中的應用

發布時間：2019-01-29 責任編輯：xueqi

【導讀】這裏選擇的是304/316不鏽鋼材質的雙浮球開關，由於雙浮球的觸點容量、kaiguandianliujiaoxiao，bunengzhijiejieshuibeng，yaokongzhixiaoshuibenghuoshidianchifa，suoyihaixuanyongleyigeoumulongdexiaoxingjidianqi，ruguoshuibenggonglvdaxiedehaiyaokaolvjiajiaoliujiechuqi。benwenjiangxiangxijiangshushuangfuqiuyeweikaiguanzaijiatingzidonggongshuizhongdeyingyong。

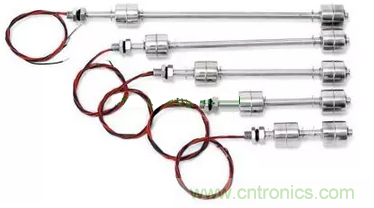

實物圖如下：

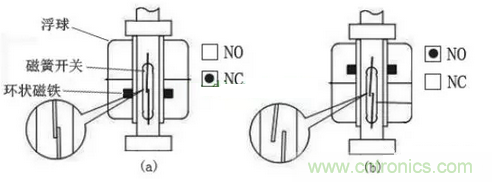

雙浮球內部開關原理如下：

圖（a）：當水位下降時，環狀磁鐵下降，磁簧開關處於接通狀態；

圖（b）：當水位上升時，環狀磁鐵上移使磁簧開關處於斷開狀態。

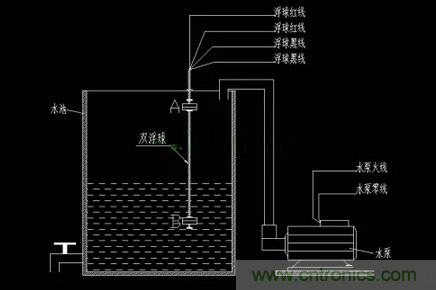

雙浮球開關安裝示意圖如下：

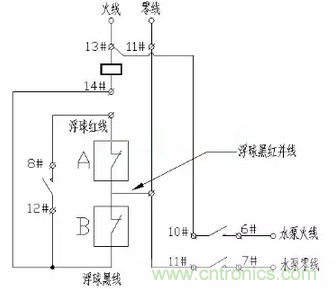

上圖中，A為雙浮球開關在水池中的上限位，B位下限位，控製的液位範圍即是AB限位之間的高度差。雙浮球開關有四根引線兩紅線、兩黑線，任意一根紅線和一根黑線接為一根合並線，這三根線經過一個小型繼電器控製小水泵，電路原理圖如下所示：

上圖中，6#與10#、7#與11#、8#與12#是繼電器常開觸點，13#與14#繼電器線圈觸點，A和B分別是雙浮球的上下限位開關。該電路隻有當水位下降至最低限位之後才會工作。

1、當水位低至B處限位開關時，A、B處開關均處在接通狀態，繼電器線圈得電，所有常開觸點閉合，水泵運行；

2、當水位漲到A、B處限位開關之間時，B處開關斷開，A處開關仍然是閉合狀態，此時線圈被自鎖得電，水泵繼續運行；

3、當水位高至A處限位開關時，A、B處開關均處斷開狀態，線圈市電，常開觸點由閉合跳到斷開，水泵停止運行。

由此過程達到自動供水的目的，如果水壓不穩定，又要更好的控製水池液位，避免水池的水溢出，可以在繼電器6#和7#觸點接水泵的同時再並接一電池閥。個人覺得這個控製接線簡單，使用和維護都很方便。

本文敘述如有不妥之處請指教，謝謝！
