分析隔離電源與非隔離電源的優缺點
發布時間：2018-10-24 責任編輯：lina
【導讀】對於常用的電源拓撲而言，非隔離電源主要有：Buck、Boost、Buck-Boost等;而隔離電源主要有各種帶隔離變壓器的反激、正激、半橋、LLC等拓撲。
對於常用的電源拓撲而言，非隔離電源主要有：Buck、Boost、Buck-Boost等;而隔離電源主要有各種帶隔離變壓器的反激、正激、半橋、LLC等拓撲。

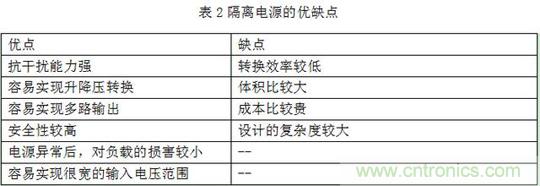

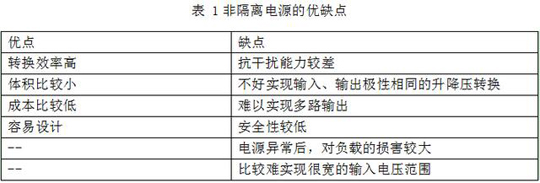

結合常用的隔離與非隔離電源，我們從直觀上就可得出它們的一些優缺點，如表1和表2所示，兩者的優缺點幾乎是相反的。
對於上述的優缺點，大部分我們都很好理解，由於電源發生異常後，電源隔離與否對負載的危害大小，我們以Buck和它對應的隔離電路即正激電路來簡單分析，如下列圖示。

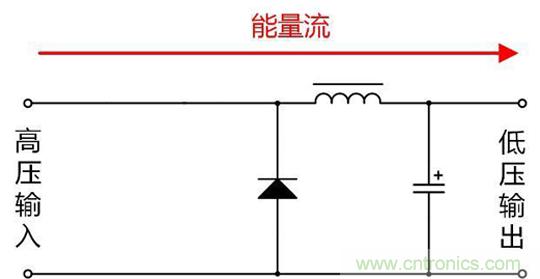

圖3 Buck電路

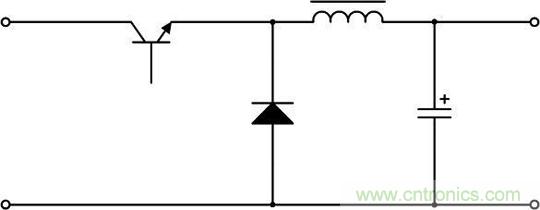

圖4 Buck開關管擊穿後的電能量走向
隔離電源與非隔離電源的優缺點

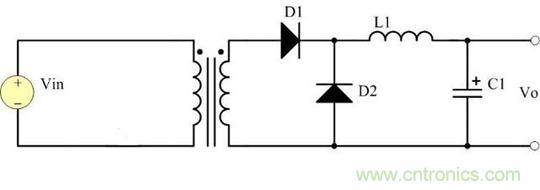

圖5 正激電路

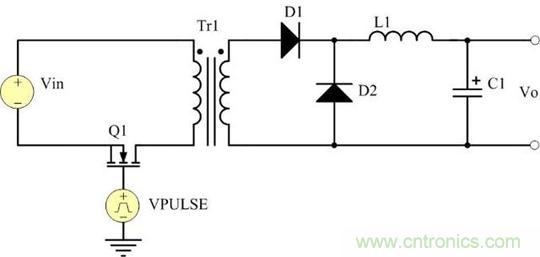

圖6 正激電路的開關管擊穿後示意圖
由圖3和圖4可知，對於Buck電路而言，若開關管擊穿短路，由於沒隔離，輸入端較高的電壓，直接通過電感作用在負載端，負載很可能因為過壓燒毀。
由圖5和圖6可知，對於正激電路而言，同樣開關管擊穿短路，對負載而言，隻是失去了供電的電源而斷電，不會對負載本身造成其它影響。
