一.電源線噪聲

      電網中各種用電設備產生的電磁騷擾沿著電源線傳播所造成的,電源線的噪聲分為兩大類:共模幹擾和差模幹擾。

1.共模幹擾（Common-mode Interference）:兩導線上的幹擾電流振幅相等
，而方向相同者稱為共模幹擾。(任何載流體與地之間不希望有的電位)

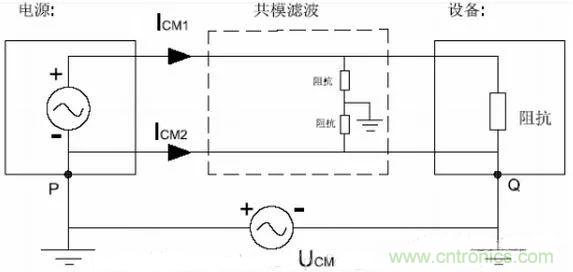

共模幹擾的消除

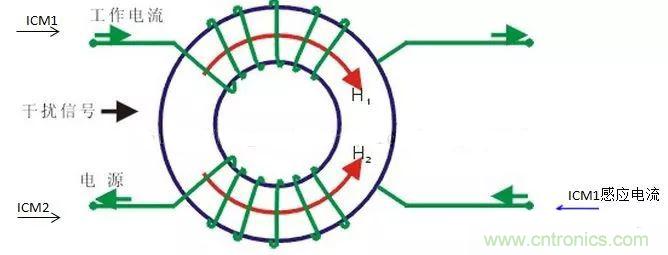

共模扼流圈工作原理如下：

       當電路中的正常電流通過時，電流在同相位繞製的電感線圈中產生反向的磁場而相互抵消

，此時正常信號電流主要受線圈電阻的影響（和少量因漏感造成的阻尼）；當dang共gong模mo電dian流liu流liu過guo線xian圈quan時shi，由you於yu共gong模mo電dian流liu的de同tong向xiang性xing，會hui在zai線xian圈quan類lei產chan生sheng同tong向xiang的de磁ci場chang而er增zeng大da線xian圈quan的de阻zu抗kang，使shi線xian圈quan表biao現xian為wei高gao阻zu抗kang
，產chan生sheng較jiao強qiang的de阻zu尼ni效xiao果guo
，以yi此ci衰shuai減jian共gong模mo電dian流liu達da到dao濾lv波bo的de目mu的de。

       gongmodianrongdegongzuoyuanlihechamodianrongdegongzuoyuanlishiyizhide

，doushiliyongdianrongdegaopindizuxing
，shigaopinganraodianluduanlu，erdipinshidianlubushourenheyingxiang。zhishichamodianrongshiliangjizhijianduanlu，ergongmodianrongshixianduididuanlu。

消除共模幹擾的方法包括：

（1）.采用雙絞線並有效接地。

（2）.強電場的地方還需要采用度鋅管屏蔽。

（3）.布線時遠離高壓線，更不能將高壓電源線和信號線捆在一起走線。

（4）.不要和電控所共用同一個電源。

（5）.采用線形穩壓電源或高品質的開關電源（紋波幹擾小於50mV）

（6）.采用差分式電路

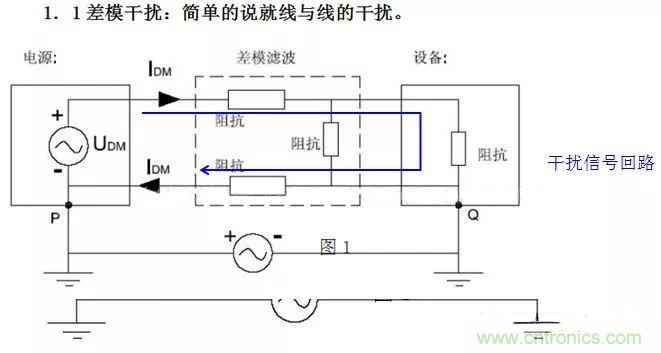

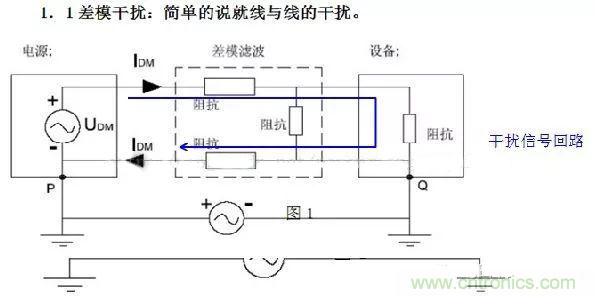

2.差模幹擾（Differential-mode Interference）：兩導線上的幹擾電流
，振幅相等，方向相反稱為差模幹擾。（任何兩個載流體之間不希望有的電位差）

（電容C的容量範圍大致是2200pF-0.1uF,為減小漏電流，電容量不宜超過0.1uF）

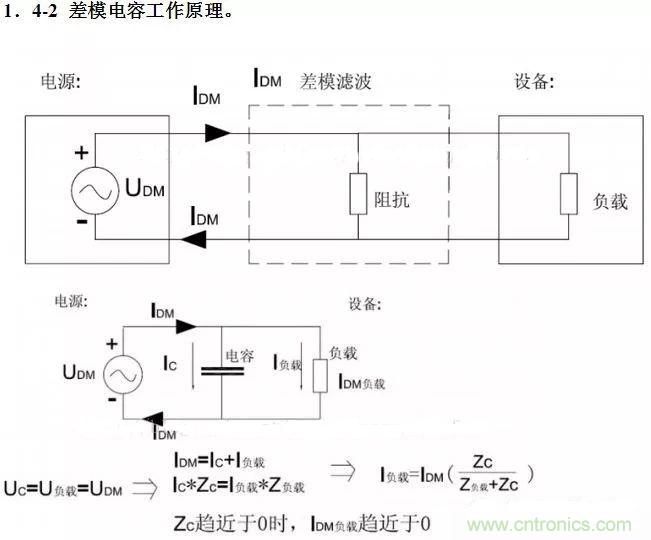

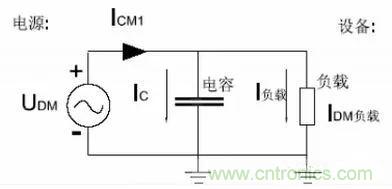

差模幹擾的消除

       當幹擾信號頻率越高時，Zc越小，效果越明顯，而低頻時電路不受任何影響。（電容C的容量大致是0.01-0.47uF）

任何電源線上傳導幹擾信號，均用差模和共模信號來表示，差模幹擾在兩導線之間傳輸，屬於對稱性幹擾
；共模幹擾在導線與地（機殼）之間傳輸，一般指在兩根信號線上產生的幅值相等，相位相同的噪聲，屬於非對對稱性幹擾。在一般情況下，差模幹擾幅度小、頻率低、所造成的幹擾較小；共模幹擾幅度大、頻率高
，還可以通過導線輻射，所造成的幹擾較小。

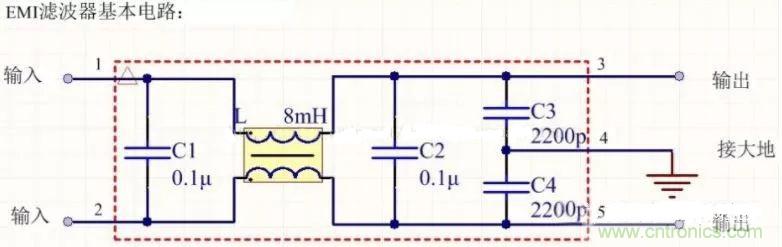

3.濾波器

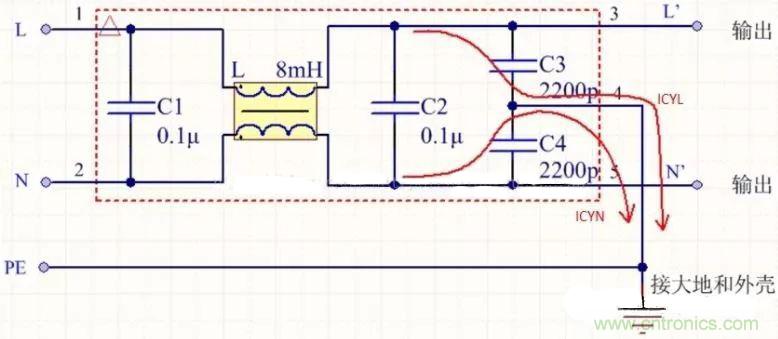

       該五端器件有兩個輸入端，兩個輸出端和一個接地端
，使用時外殼應該接到大地。

L抑製共模幹擾，對差模幹擾不起作用。

      其中兩條紅線是火線和零線N的共模幹擾電流回路，稱為漏感電流回路。

      L相對於N為220V，外殼如果不接地，存在110V的電壓

對地漏電流計算：

       Icd=2*pi*f*C*Uc

其中Icd為漏電流；f為電網頻率；

       Icd=ICYL+ICYN

            =50*110*2*3.1415926*(2200p)*2

            =0.15mA

       漏電流與C成正比，這樣安全性高（但是C取的太小
，漏電流太小又起不到消除幹擾的目的）
，一般為幾百微安到幾毫安。

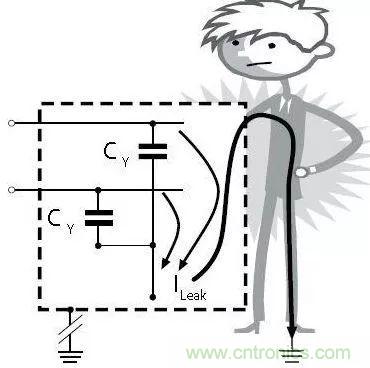

接地線的電阻越高，使用者麵臨的風險越大
，如果一個人觸碰了破損接地線的設備，漏電流將流經人體到達大地。

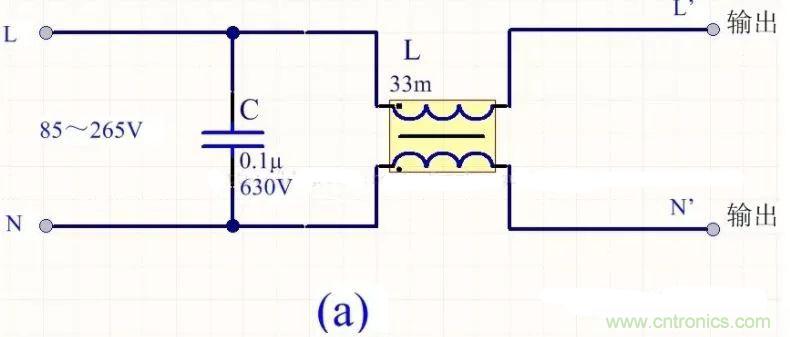

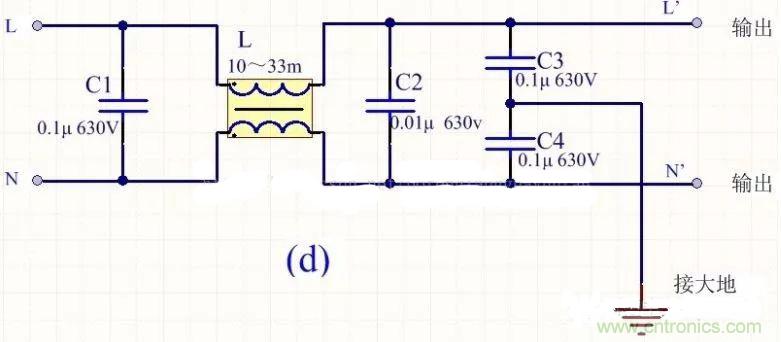

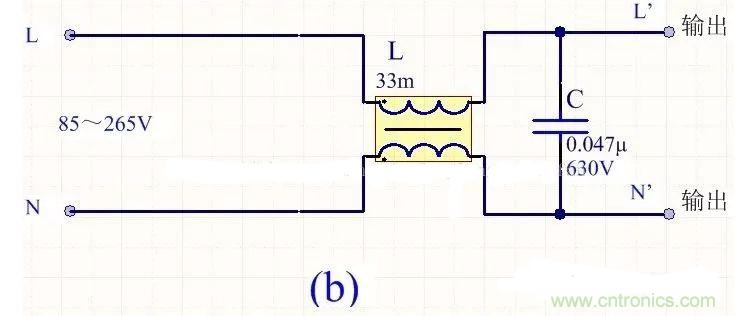

常用的四種簡易的EMI裝置

       為降低成本和減小體積,開關電源一般采用簡易的EMI濾波器,主要包括共模扼流圈L和濾波電容,以下四種可以根據情況進行選擇：

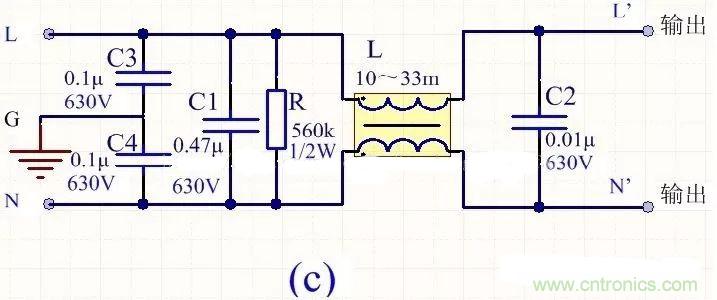

      上圖R為放電電阻，可將C1上積累的電荷放掉
，避免因電荷積累而影響濾波特性，斷電後還能使電源的進電端不帶電
，保證使用的安全性。

二.輸入電流畸變造成的噪聲

       開關電源普遍采用橋式整流，電容濾波的裝置。在沒有PFC功能的輸入級
，由於整流二極管的非線性和濾波電容的儲能功能
，使得二極管的導通角變小，輸入電流變成一個峰值很高
、時間很短的尖峰脈衝電流。給係統帶來了諧波幹擾，並且降低了功率因數。


三.開關管及變壓器產生的幹擾

       kaiguanguanshikaiguandianyuandehexinqijian，tongshiyeshiganraoyuan。dangkaiguanguandepinlvshenggao
，kaiguanguandekaiguanpinlvshenggao，huigeizhenggexitongzengjiaganrao，cishiruguoxishouhuiludeerjiguanhuozhedianrongdianzudecanshuxuanzebudangdeshihouyehuigeizhenggexitongdailaiganrao。

       開關電源工作過程中，由初級濾波大電容、高頻變壓器初級線圈和開關管構成一個高頻電流回路，該回路造成一個較大的輻射噪聲。


四.輸出整流二極管產生的噪聲

       理想的二極管在承受反向電壓時截至，不會有反向電流通過。而實際二極管，當二極管正向導通時，PN結類的電荷被積累
，當二極管承受反向電壓時
，PN結類的電荷釋放並形成一個反向恢複電流，它恢複到零點的時間與結電容的大小有關。可以在二極管兩端並聯RC，用來吸收噪聲。


五.分布及寄生參數引起的開關電源的噪聲

       開關電源的分布參數是多數幹擾的內在因素，開關電源和散熱器之間的分布電容
、變壓器初次級之間的分布電容、原副邊的漏感都是噪聲源，此外在高頻信號下的元件都有高頻特性。高頻工作時導線變成了發射線


、電容變成了電感、電感變成了電容、電阻變成了共振電路。
