針對ZCP0030-50電流探頭進行了全方位性能參數驗證
， 主要測試參數包括直流精度
、上升時間、方波響應、噪聲、以及開關電源開關管電流波形實測。為了讓實測結果更加直觀
，我們選擇T公司的TCP312電流探頭作為實測對比，並且在所有測試配有圖片和測試結果
，保證測試過程可追溯。

一、直流精度驗證

       ZCP0030-50標稱直流精度為1%rdg±1mV

，實測精度如表1所示。

1、測試條件

       精度測試所使用試儀器為FLUKE5720校準器、六位半萬用表DMM6000。測試步驟
，校準器FLUKE5720輸出不同的被測電流值
，萬用表讀取電流探頭的響應電壓值。

圖 2.1 直流精度測試環境

2
、精度數據

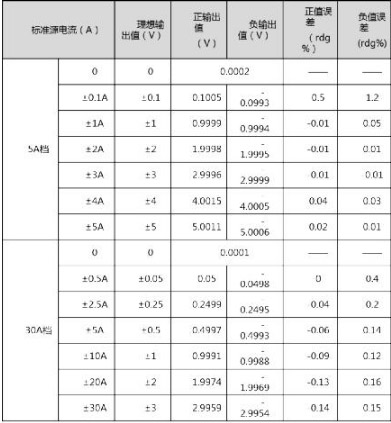

表 2.1   直流精度測試數據

3
、驗證結論

       上表格的數據顯示

，ZCP0030-50在量程範圍內的直流精度在1%rdg±1mV以內。

二、上升時間驗證

       ZCP0030-50的帶寬是50MHz，對應上升時間≤7ns。探頭上升時間是指測試脈衝時，測量係統響應波形從穩態值的10%上升到90%所(suo)需(xu)要(yao)的(de)時(shi)間(jian)
，是(shi)一(yi)個(ge)很(hen)關(guan)鍵(jian)的(de)參(can)數(shu)，上(shang)升(sheng)時(shi)間(jian)越(yue)快(kuai)
，說(shuo)明(ming)探(tan)頭(tou)的(de)響(xiang)應(ying)越(yue)快(kuai)，能(neng)測(ce)到(dao)更(geng)加(jia)快(kuai)速(su)變(bian)化(hua)的(de)電(dian)流(liu)波(bo)形(xing)，還(hai)原(yuan)電(dian)流(liu)波(bo)形(xing)的(de)性(xing)能(neng)越(yue)好(hao)。

1、測試條件

      測試電流探頭的上升時間使用的測試儀器是信號發生器Keysight33600和示波器ZDS2022。信號發生器產生上升時間為5ns的方波
，示波器顯示經過電流探頭後的上升波形和時間。

2、波形數據

圖 3.1  ZCP0030-50的上升時間

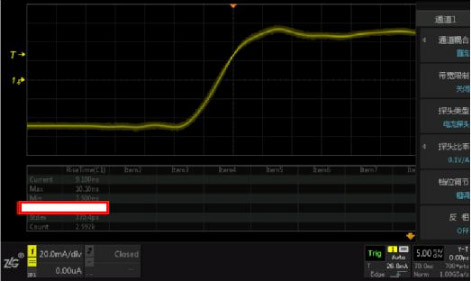

      如圖3.1所示
，根據示波器測量到的上升時間為8.5ns，這zhe個ge總zong時shi間jian是shi信xin號hao發fa生sheng器qi自zi身shen的de上shang升sheng時shi間jian加jia上shang探tan頭tou的de上shang升sheng時shi間jian
，所suo以yi實shi際ji上shang探tan頭tou的de上shang升sheng時shi間jian還hai需xu要yao將jiang總zong時shi間jian減jian去qu信xin號hao發fa生sheng器qi自zi身shen的de上shang升sheng時shi間jian，具ju體ti的de計ji算suan公gong式shi如ru下xia。

3、驗證結論

       實測結果在理論計算範圍內
，上升時間正常，實測帶寬在50MHz以上。

三、方波響應驗證

       方(fang)波(bo)響(xiang)應(ying)主(zhu)要(yao)是(shi)用(yong)來(lai)簡(jian)易(yi)測(ce)試(shi)電(dian)流(liu)探(tan)頭(tou)幅(fu)頻(pin)響(xiang)應(ying)特(te)性(xing)的(de)測(ce)試(shi)方(fang)法(fa)。電(dian)流(liu)探(tan)頭(tou)能(neng)夠(gou)完(wan)整(zheng)的(de)重(zhong)現(xian)方(fang)波(bo)波(bo)形(xing)，不(bu)出(chu)現(xian)畸(ji)變(bian)，說(shuo)明(ming)探(tan)頭(tou)的(de)幅(fu)頻(pin)響(xiang)應(ying)平(ping)坦(tan)，是(shi)良(liang)好(hao)的(de)。

1
、測試條件

       測試電流探頭的方波響應時，使用的測試儀器是信號發生器Keysight33600和示波器ZDS2022。信號發生器產生電流峰峰值為100mA

，頻率分別1KHz、100KHz
、1MHz為的方波，示波器顯示相對應的方波波形。

2
、波形數據

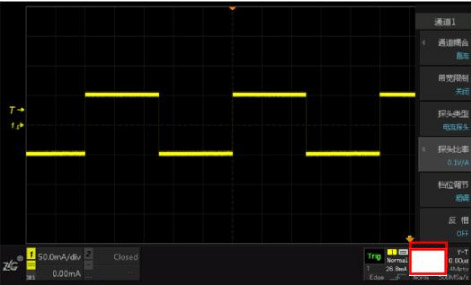

      如圖3所示，在測試1KHz的電流方波時，探頭的方波響應是很好的
，波形基本上沒有畸變，波形比較平坦

，沒有發生傾斜等。

圖3 1KHz電流方波響應

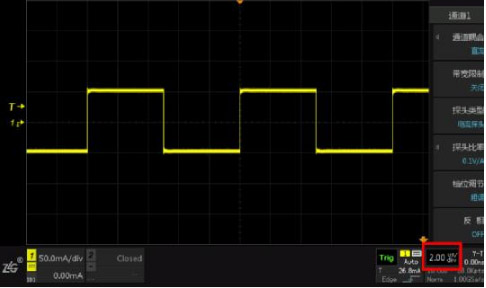

       如圖4所示，在測試100KHz的電流方波時
，探頭的方波響應是很好的
，波形基本上沒有畸變，波形比較平坦
，沒有發生傾斜等。

圖 4 100KHz電流方波響應

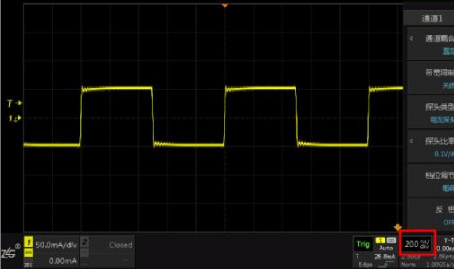

       如3所示，在測試1MHz的電流方波時
，探頭的整體方波響應的波形基本上沒有畸變，波形比較平坦，沒有發生傾斜等。

圖5 100KHz電流方波響應

       如圖5所示，在測試1MHz的電流方波時，探頭的整體方波響應的波形基本上沒有畸變，波形比較平坦，沒有發生傾斜等。

3、驗證結論

      實測結果在理論計算範圍內，幅頻響應平坦。

四
、噪聲評測

      噪聲是電流探頭的重要參數，噪聲的大小直接影響到探頭的分辨率，噪聲越小，分辨率越高。

1、測試條件

      噪聲測試主要是使用示波器ZDS2022來觀察測試，並記錄相應的測試值。

2
、精度數據

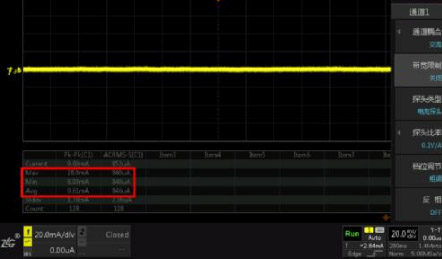

      如圖6所示

，測試出來的電流探頭的實際噪聲的峰峰值小於10mA
，交流有效值小於1mArms。

圖6 噪聲測試

3
、驗證結論

       實測結果在理論計算範圍內
，噪聲控製良好。
