電(dian)路(lu)輸(shu)入(ru)電(dian)壓(ya)過(guo)低(di)，會(hui)使(shi)得(de)電(dian)路(lu)不(bu)正(zheng)常(chang)。長(chang)時(shi)間(jian)工(gong)作(zuo)在(zai)低(di)輸(shu)入(ru)電(dian)壓(ya)情(qing)況(kuang)下(xia)，電(dian)路(lu)的(de)壽(shou)命(ming)也(ye)會(hui)有(you)極(ji)大(da)的(de)影(ying)響(xiang)。想(xiang)要(yao)在(zai)設(she)計(ji)電(dian)路(lu)時(shi)避(bi)開(kai)這(zhe)個(ge)問(wen)題(ti)，需(xu)要(yao)了(le)解(jie)導(dao)致(zhi)電(dian)源(yuan)模(mo)塊(kuai)輸(shu)出(chu)電(dian)壓(ya)變(bian)低(di)的(de)原(yuan)因(yin)。



電源模塊輸出電壓低的原因有很多
，常見原因有以下幾種。







E2405UHBD-30W電源模塊特性：

輸入電壓範圍9V~36V；

輸出電壓5V；

輸出電流6A。

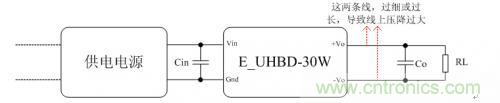

根據數據手冊要求連接E2405UHBD-30W電源模塊外圍電路
，負載使用電子負載儀加滿載，供電電源使用可編程直流電源。模塊上電


，電子負載儀上顯示的電壓值不是5.0V，而是4.7V，然而在測量電源模塊輸出引腳兩端的電壓值是5.0V。什麼原因呢
？E2405UHBD-30W模塊滿載時
，輸出電流有6A，而模塊引腳到負載儀端口之間的連接線太長了，使得連接線的阻抗值大。如果阻抗為0.05歐姆，那麼連接線上的電壓差為0.05Ω*6A=0.3V，這個就是模塊輸出引腳到負載儀端口的壓差。







ZY1205FKES-3W電源模塊特性：

輸入電壓12V
，±10%的波動範圍；

輸出電壓5V，輸出非穩壓

輸出電流600mA。

適用於輸入電壓波形範圍小於10%且對電壓精度要求不高的場合。



AC-DC電源模塊輸出電壓為12V

，最大輸出電壓精度為±3%
，那麼輸出電壓範圍是11.64V~12.36V。而二極管D1使用1N4148，正向導通壓降為0.7V
，那麼ZY1205FKES-3W模塊實際輸入電壓的範圍隻有為10.94V~11.66V，這個電壓範圍還是在ZY1205FKES-3W模塊的輸入電壓範圍內，模塊可以正常工作，隻是輸出電壓會較低。



以前有客戶也是上麵的這種情況，當時實測ZY1205FKES-3W輸出電壓是4.65V
，客戶想要輸出電壓高一點，我們給了兩點建議：



（1）客戶換一個正向導通壓降小的防反接二極管
；



（2）適當的將AC-DC電源模塊的輸出電壓調高一點。



（3）如果對電壓精度要求高的場合
，建議將ZY1205FKES-3W換成ZY1205WRBCS-3W寬電壓輸入穩壓輸出的模塊。



下麵以E0505FKS-1W產品為例
，輸出過載的情況。

E0505FKS-1W電源模塊特性：

輸入電壓5V，±10%的波動範圍；

輸出電壓5V
，輸出非穩壓；

輸出電流200mA
，可持續短路保護。



E0505FKS-1W模塊在200mA負載電流時，輸出電壓為4.82V，當負載電流增大到300mA時


，輸出電壓隻有4.5V了。300mA負載電流使得E0505FKS-1W模塊工作在過載狀態，長時間過載會影響模塊的壽命。對於這種情況，我們隻能換輸出功率更大一些的電源模塊，例如E0505FKS-2W。



上(shang)麵(mian)三(san)種(zhong)不(bu)同(tong)特(te)性(xing)的(de)電(dian)源(yuan)模(mo)塊(kuai)簡(jian)單(dan)說(shuo)明(ming)了(le)三(san)種(zhong)電(dian)源(yuan)模(mo)塊(kuai)輸(shu)出(chu)電(dian)壓(ya)低(di)的(de)原(yuan)因(yin)
，但(dan)是(shi)在(zai)實(shi)際(ji)應(ying)用(yong)中(zhong)
，導(dao)致(zhi)模(mo)塊(kuai)輸(shu)出(chu)電(dian)壓(ya)低(di)的(de)原(yuan)因(yin)有(you)很(hen)多(duo)。遇(yu)到(dao)這(zhe)種(zhong)情(qing)況(kuang)，先(xian)檢(jian)查(zha)模(mo)塊(kuai)輸(shu)入(ru)輸(shu)出(chu)引(yin)腳(jiao)兩(liang)端(duan)的(de)電(dian)壓(ya)值(zhi)，如(ru)果(guo)輸(shu)入(ru)輸(shu)出(chu)電(dian)壓(ya)正(zheng)常(chang)，再(zai)檢(jian)查(zha)負(fu)載(zai)電(dian)流(liu)大(da)小(xiao)。
