本例為24V/1000W逆變電源前級
，經常出現燒管與燒芯片的現象。

采用SG3525+IR2110+RU190N08Q，采用推挽拓撲結構24V升400V，開關頻率28K，目前隻做了前級


，變壓器次級直接帶載實驗用直流穩壓電源帶載（24V/5A）
，帶80W的純功率電阻沒問題
，空載電流為0.3A
，最後一次接24V電池試驗，負載換成1000W的電爐（3個220V/1000W電爐串聯，接400V功率約1066W），用錫絲做的保險絲，上電後四個場管燒了三個，驅動板穩壓管被燒斷（芯片沒被燒壞）
，然後保險絲也燒斷，上電時間前後不到1秒。測量了三個燒壞的場管，G
、D、S極直接導通，那麼是什麼樣的原因導致的呢？

通過對電爐的電感測量，單個電爐的電感約為75uH，之前用電池供電帶電爐時發現純電爐負載與電爐串200W白熾燈完全是兩個效果，感覺是受電爐的寄生電感的影響。

又或者是否是管子的耐壓不夠
，RU190N08Q耐壓值為80V

，是否要換成單電容半橋式驅動？

要從推挽的原理上來分析，推挽輸出的直流
，因此即便有輸出的大電解，也不可能是電爐絲的電感造成的。推挽的MOS管耐壓是輸入電壓的兩倍，但不包括漏感引起的尖峰。24V的電池，80V耐壓的管子應該是比較合適的，但是變壓器繞的太差就另說


，可以帶白熾燈的情況下測一下漏端波形，一般標稱80V的正品管子，短時間超過80V也不會發生損毀現象。

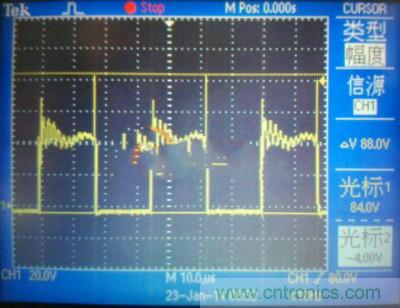

從圖1與圖2可以看到，尖峰已經達到九十多V，必須改變變壓器的繞法
，把初級繞在中間，次級分兩部分包裹初級。驅動能力不夠不需要用2110，加三極管做圖騰即可，8050+8550的峰值電流也可以達到2A。

benpianwenzhangweidajiajieshaolenibiandianyuanshaoguandeanli，bingduianlijinxinglequanmiandefenxi，tigonglesiluhejiejuefangfa，xiwangdajiazaiyueduguobenpianwenzhanghounenggouliyongwenzhongdezhishilaiyingyongdaozijideshejizhong。
