相(xiang)信(xin)各(ge)位(wei)都(dou)有(you)親(qin)手(shou)組(zu)合(he)一(yi)台(tai)電(dian)腦(nao)的(de)經(jing)驗(yan)

，高(gao)價(jia)購(gou)買(mai)的(de)品(pin)牌(pai)機(ji)有(you)時(shi)往(wang)往(wang)並(bing)不(bu)能(neng)達(da)到(dao)我(wo)們(men)想(xiang)要(yao)的(de)需(xu)求(qiu)，所(suo)以(yi)大(da)多(duo)數(shu)人(ren)選(xuan)擇(ze)更(geng)加(jia)經(jing)濟(ji)實(shi)惠(hui)也(ye)更(geng)加(jia)自(zi)由(you)的(de)組(zu)合(he)電(dian)腦(nao)。組(zu)合(he)的(de)途(tu)徑(jing)無(wu)外(wai)乎(hu)兩(liang)種(zhong)，有(you)經(jing)驗(yan)的(de)朋(peng)友(you)肯(ken)定(ding)會(hui)親(qin)自(zi)采(cai)購(gou)配(pei)件(jian)然(ran)後(hou)再(zai)進(jin)行(xing)組(zu)合(he)，而(er)對(dui)台(tai)式(shi)機(ji)了(le)解(jie)不(bu)夠(gou)多(duo)的(de)朋(peng)友(you)隻(zhi)能(neng)從(cong)專(zhuan)業(ye)組(zu)合(he)電(dian)腦(nao)的(de)店(dian)鋪(pu)來(lai)購(gou)買(mai)成(cheng)機(ji)了(le)，而(er)這(zhe)裏(li)麵(mian)的(de)風(feng)險(xian)自(zi)是(shi)不(bu)必(bi)多(duo)說(shuo)。



小編特意為大家整理了一套關於台式電源的選購經驗，其中包括結構與電路介紹、器件的選擇等基礎必備知識
，相信大家在看完之後就能對組合台式機的選購有一定的概念了。



圖1

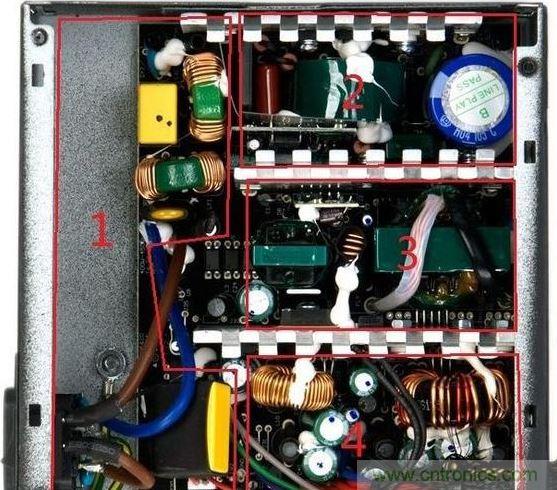

圖1是一個典型的雙管正激拓撲結構，肖特基整流、單路磁放大穩壓，由CWT代工。1是EMI濾波電路。2主要是APFC（主動式功率因數校正），主要包括整流橋、主動PFC電感和升壓電容、PWM芯片。3主要包括變壓器和磁放大電感
、待機驅動芯片。4是後端整流，二次側（輸出端）電路。兩條散熱片上，2和3間釘著開關管
，3和4間釘著整流管。圖上沒框住的還有三顆光耦，沒特意標出的有保護電路
、輸出線材、背部元件

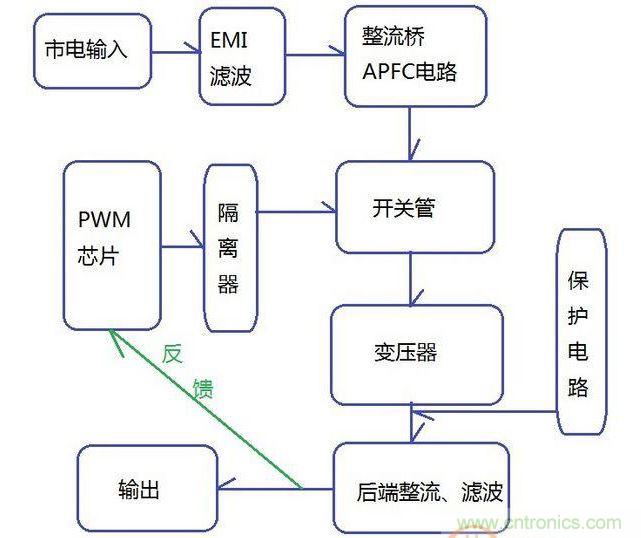

、電路板等。大體示意圖表示如圖2：

圖2



市電輸入要麼115V交流電（AC）
，要麼230V，輸入處的開關就不說了
，從EMI濾波電路開始吧。



先引用一段評測上圖2電源EMI部分的文字：“EMI濾波電路分布在從交流輸入插座到整流橋之間的PCB上，由兩顆共模電感
、三顆X電容和兩對Y電容組成。AC開關到PCB間(jian)的(de)連(lian)線(xian)和(he)引(yin)腳(jiao)用(yong)熱(re)縮(suo)套(tao)管(guan)保(bao)護(hu)，保(bao)險(xian)管(guan)為(wei)直(zhi)立(li)式(shi)套(tao)熱(re)縮(suo)管(guan)絕(jue)緣(yuan)，共(gong)模(mo)電(dian)感(gan)套(tao)上(shang)了(le)很(hen)有(you)特(te)征(zheng)的(de)紅(hong)色(se)熱(re)縮(suo)管(guan)
，元(yuan)件(jian)根(gen)部(bu)用(yong)白(bai)膠(jiao)固(gu)定(ding)。在(zai)共(gong)模(mo)電(dian)感(gan)與(yu)X電容之間有一顆MOV被省掉了。一對Y電容被放在靠近整流橋的一側。EMI部分的用料中規中矩，做工到位。”



要讀懂這段話，得先知道EMI濾波電路裏有什麼，作用是什麼。



作用是消除電磁幹擾（EMI）和射頻幹擾（RFI）。EMI/RFI一是會對其他電器產生幹擾（如手機來電時電視屏幕的雪花、音箱產生雜音），二是對電源本身不利。這部分電路也能抑製電網輸入的噪音和電壓尖刺。所以EMI濾波電路的器件分別用於消除幹擾和保護。

圖3

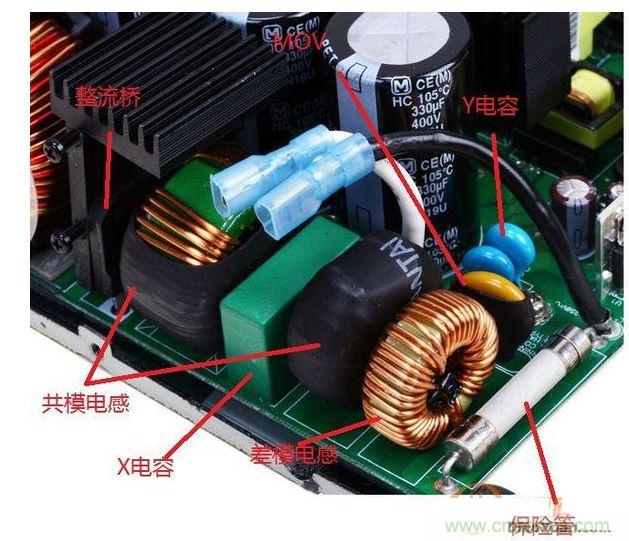

從圖3可以看到X電容
、Y電容

、共模電感
、差模電感、保險管
、MOV。他們的分工如下：



抑製共模噪聲（CMN）：共模噪聲產生於普通電線和底線間
，也可以是來自相鄰設備的EMI/RFI幹擾。在電線中串聯共模電感，並用Y電容接通電線和地，即可抑製共模噪聲。



抑製差模噪聲（DMN）：差模噪聲產生於交流線路和中性導線中

，相位相差180°，故而得名。將X電容連接在輸電線和中線間即可抑製。在輸入電流很大時

，差模噪聲也很大，此時串聯差模電感可用於高頻分流。



判斷共模電感和差模電感的目測方法：共模電感是兩組導線相反方向繞製，匝數相等，因此形態上通常“禿頂”。差模電感是一組導線繞製
，因此“看不到發際線和禿頂”。



MOV和保險管：MOV即壓敏電阻，在一定電壓範圍內電阻值改變，用於吸收電網輸入的浪湧。保險管應該都不陌生。MOV和保險管起保護作用
，不僅保護電源，也保護整個硬件係統。



一般而言

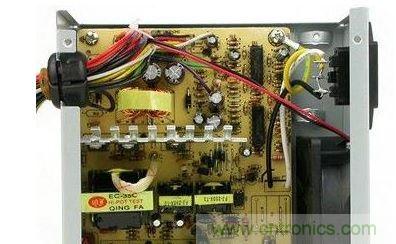

，完整的EMI電路包括1-2個X電容，2個Y電容，1-2個共模電感，1個MOV，1個保險管。而向成本妥協的產品一般先拿掉MOV，電感磁芯也是可能省的地方。至於市麵上一些幾十元的貨，可能是圖4這樣的：

圖4

EMI濾波電路主體根本沒有
，隻有一個保險管、少量廉價電阻。當然這是一個被動PFC電路，電路簡單，所以寨廠毫無顧忌的省料，連整流橋都縮成右下角的四枚黑色二極管了。

圖5

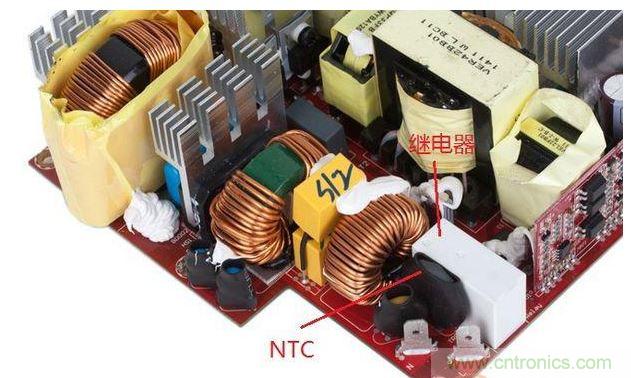

如圖5，一些電源會安裝負溫度係數熱敏電阻（NTCThermistor）和繼電器。安裝在這裏的NTC的作用也是抑製電源接通瞬間的浪湧電流，保護電子設備。原理簡而言之就是“阻值隨溫度升高而降低”。舉個例子
，假設上圖電源的NTC在“零電流通過/零功率”狀態下的阻值為20歐，當機器冷啟動時，瞬態電流讓NTC阻值急速下降至低於1歐，隨著後續持續電流的輸入
，NTC持續發熱
，維持在低阻值，功耗極低。



但如果反複開關機呢?對溫度敏感的NTC沒有時間冷卻，就失去了防浪湧的功能，因此在NTC旁並聯繼電器。繼電器的作用就是在連通後將NTC從電流回路中斷開
，以自我冷卻，恢複功能。



言簡意賅的總結一下

，市場上入門級別的組合類台式機中多半是不會配備NTC與繼電器的，這點需要注意。也就說，如果在機箱當中發現了繼電器或者NTC，那麼就意味著這台機器是瓦數比較大的高配機型。在下一節當中
，小編將為大家帶來關於整流橋、PFC電路等電路方麵的知識介紹。
