設計者用CFL中的鎮流器IC來加熱燈絲、點亮燈泡，為電燈提供電流。製造商大量生產這些IC，它們的價格大約為2美元。本設計實例是如何用CFL鎮流器IC驅動LED
，而不是驅動CFL。鎮流器IC基本上就是一個用於脫機運行的自振半橋。它通常工作在320VDC，其功率大致相當於 230VAC主整流器或一個120V的倍壓器。IC產生一個振幅為320Vp-p的方波電壓，頻率為數十千赫茲。

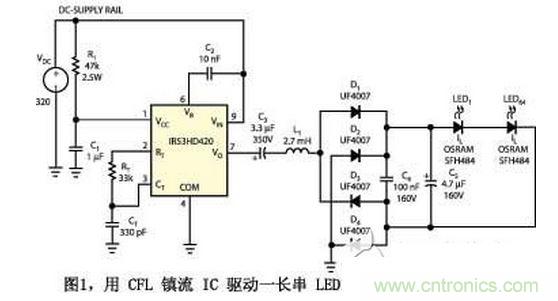

通常情況下，這個方波電壓連接到串聯的CFL燈管和限流電感L1（圖1）。加上一隻並聯電容並使用LC諧振器，就可以加熱
、點亮燈管

，並為之提供電流。這種方案可以正常工作，因為CFL管在關閉時有高阻抗，而在工作時有低阻抗。燈管的電壓一般是150Vp-p。將數隻LED串聯
，然後連接到一個橋式整流器上
，就可以模仿一個CFL，至少是在點亮狀態。對關閉狀態的模仿不太重要，因為LED不需要點火過程。對於給出的RT和CT值，整流橋運行在70kHz。電路可為64隻LED提供大約80mA電流。在機器視覺係統中，紅外LED用於照亮CCD相機的視場。本電路的原型使用了從一隻損壞的CFL上拆下的2.7mH電感。

　　

LED電流由直流電流和一個小的紋波電流構成；為獲得LED的高效率和長壽命
，要保持紋波電流盡量低。LED製造商通常要求數個百分點的值。這樣低紋波電流可能用一隻電解電容C5難以實現，如額外並聯一隻金屬箔電容C4就足以應付多數情況下的運行。LED整流器輸入端的電壓在一個振蕩周期內基本穩定，因此電感電流為一個三角波形狀，這有利於EMC（電磁兼容）。LED平均電流的公式為：ILEDAVG=（1/2×VDC-N×VFLED）/（4×f×L1）
，其中VDC是供電電壓

，N是串聯的LED數量，VFLED是LED的正向電壓
，f是振蕩頻率，而L1是限流電感的值。

　　

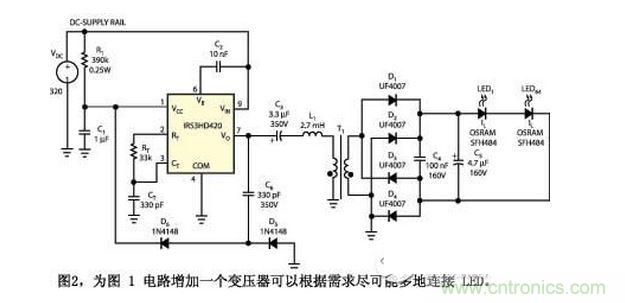

盡管圖1的電路能很好地工作，但它也有某些不足，圖2中的電路通過增加C6、D5、D6和T1作補充，T1繞在一個EPCOS EP13線圈架上
，它采用T38材料的無隙EP13骨架，電感為7000nH。初級繞組和次級繞組均用0.2mm線繞90匝
，次級繞組繞在初級繞組的上麵。雜散電感在這種情況下並不重要，初級繞組和次級繞組的電感值均為50mH。圖2電路比圖1電路有一些優點，例如，圖1中鎮流IC的供電電流必須流經R1
，再進入IR53HD420，此時它被箝位在15.6V。在高於6mA供電電流時，R1功耗超過2W。在圖2中
，R1可以取更高的值，因為它隻要提供一個小的啟動電流。啟動以後，一個由C6、D5和D6組成的電荷泵為VCC提供充足的電流，使內部齊納二極管箝位到15.6V。電荷泵的設計公式為ISUPPLY（AVG）=f×C62×VDC-15.6V。R1的功耗可穩定在0.25W以下。

另外
，圖1 中LED的總正向電壓必須小於供電電壓的一半。對圖2中的電路
，通過調整變壓器繞組比
，可以根據需要盡可能多地連接LED
，隻要不超過元件的額定值（LED電壓甚至可以高於VDC）。圖1電路有一個不太明顯的問題，即整流橋的全電壓擺幅出現在LED串的兩端。當所有LED均靠近整流橋時，這種情況不會造成問題。但是，在很多照明設備中，希望將LED與電子設備分離開來。由於存在雜散電容
，這種方法會造成從LED到地之間的高容性電流，影響效率並產生EMC問題。采用圖2的變壓器，可以將LED串的任一端直接接地
，或通過電容接地。現在，就可以使用長電纜
，方便地將LED與電子設備分離開來。
