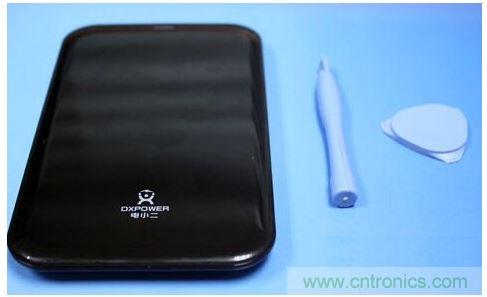

我wo們men選xuan擇ze的de這zhe款kuan電dian小xiao二er無wu線xian充chong電dian器qi從cong外wai觀guan看kan沒mei有you任ren何he螺luo絲si孔kong，那na麼me如ru何he拆chai開kai呢ne？我wo們men首shou先xian要yao準zhun備bei拆chai機ji翹qiao邊bian的de起qi子zi以yi及ji螺luo絲si刀dao。有you了le這zhe兩liang樣yang工gong具ju就jiu可ke以yi開kai始shi拆chai解jie了le。



拆解首先要從無線充電板的USBjiekoubufenxiashou。qingqingjianggaiquyubaikai
，bingyongqiaobianqiziyanbianyuanhuayiquan。zheshikenenghuiganjiaohenjin，youyaobachongdianqibaisuideganjiao，zheshishouwenzhu，zaihuayiquanhou，qingqingshijin，jiukeyijiangwuxianchongdianbandakaile。

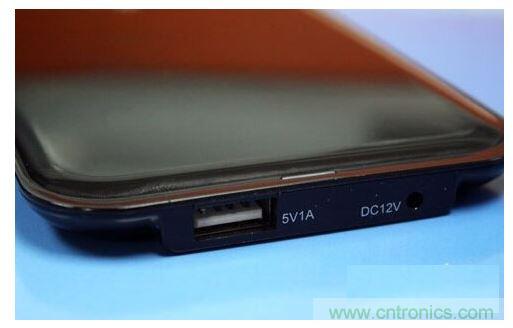

這個USB接口是拆開的下手點

無線充電器打開了



打開充電板我們看到
，原來兩部分是通過充電器內的卡扣鉚合連接在一起的。打開了充電器

，下麵就開始探求其中的奧秘吧。

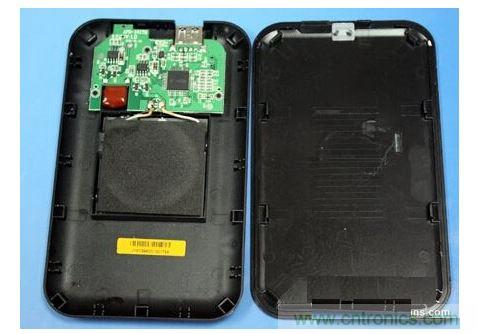

我們已經將無線充電器打開了

，雖然充電器比較大，但其中的主要部件卻非常簡單。主要由控製電路板和充電線圈兩部分組成。



充電電路板是無線充電器的最核心的部分。我們看到電小二的這款無線充電器采用了AFD-101TQ的無線充電解決方案，無線充電控製芯片為AFD-101TX。我們看到整個線路板做工還是非常精良的。線路板上的焊接點、顆粒非常平整，這樣的做工讓人滿意。

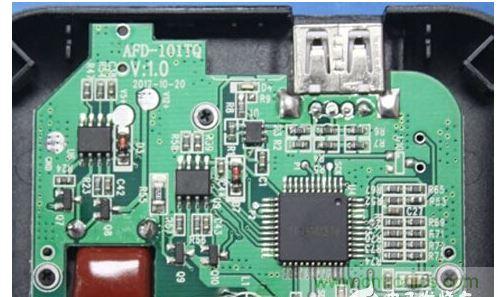

AFD-101TQ無線充電主板

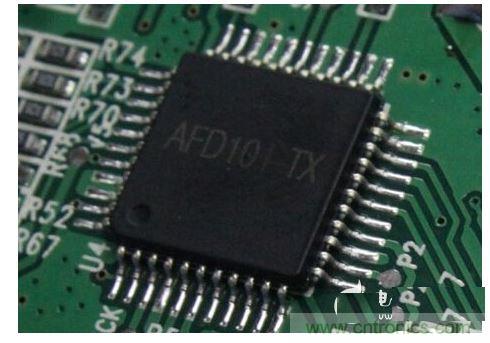

AFD101-TX無線充電控製芯片

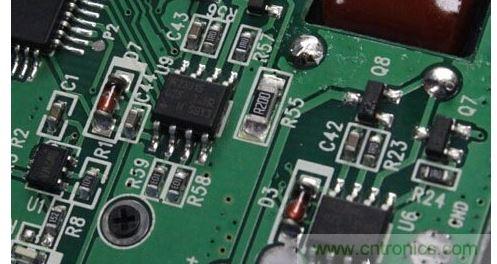

主板上的IR芯片

控製版背麵

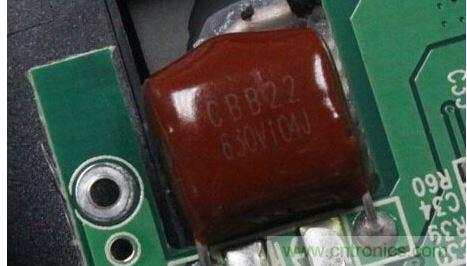

無線充電器電容



電小二W9300針對三星GALAXY S3設(she)計(ji)，出(chu)了(le)無(wu)線(xian)充(chong)電(dian)板(ban)外(wai)，還(hai)有(you)一(yi)個(ge)無(wu)線(xian)接(jie)收(shou)器(qi)。把(ba)它(ta)放(fang)置(zhi)在(zai)手(shou)機(ji)中(zhong)，那(na)麼(me)您(nin)就(jiu)不(bu)需(xu)要(yao)再(zai)購(gou)買(mai)昂(ang)貴(gui)的(de)官(guan)方(fang)無(wu)線(xian)充(chong)電(dian)套(tao)裝(zhuang)讓(rang)手(shou)機(ji)實(shi)現(xian)無(wu)線(xian)充(chong)電(dian)了(le)。那(na)麼(me)這(zhe)個(ge)接(jie)收(shou)器(qi)內(nei)部(bu)有(you)怎(zen)樣(yang)的(de)秘(mi)密(mi)呢(ne)？下(xia)麵(mian)就(jiu)來(lai)為(wei)大(da)家(jia)揭(jie)秘(mi)。

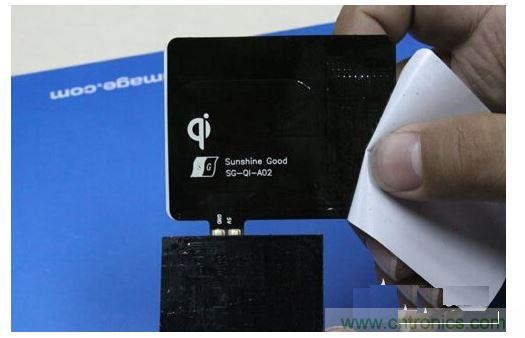

我們把接收器正麵的貼紙撕掉，就可以看到無線接收器的內部了。在接收器上麵我們可以看到QI的標識，同時還有與無線充電解決方案配套的線路部分。



而在接收器背麵，我們看到了一個無線充電線圈的加強貼紙
，它可以讓手機在無線充電時獲得更充分的充電效果。

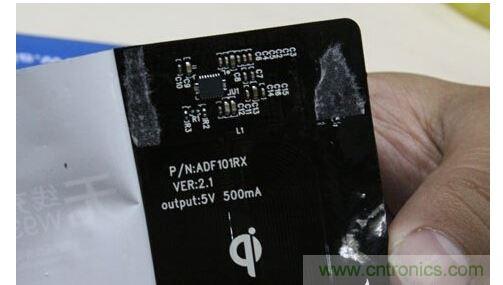

接收器背麵

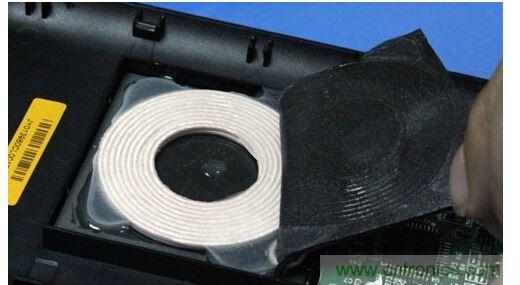

背麵的加強線圈



到這裏我們的拆解就告一段落了。我們將無線充電器裝回，再次給手機進行充電
，發現一切工作正常.
