COT穩壓器是如何動態控製輸出電壓的

發布時間：2014-09-06 責任編輯：echolady

【導讀】恒定導通時間 (COT) 穩壓器可以為具有固定頻率的降壓穩壓器提供一種簡單、低成本的方法。COT 穩(wen)壓(ya)器(qi)不(bu)需(xu)要(yao)環(huan)路(lu)補(bu)償(chang)，能(neng)夠(gou)以(yi)最(zui)少(shao)的(de)設(she)計(ji)工(gong)作(zuo)量(liang)提(ti)供(gong)優(you)異(yi)的(de)瞬(shun)態(tai)性(xing)能(neng)。非(fei)同(tong)步(bu)工(gong)作(zuo)可(ke)減(jian)少(shao)極(ji)輕(qing)負(fu)載(zai)下(xia)的(de)開(kai)關(guan)頻(pin)率(lv)，實(shi)現(xian)比(bi)可(ke)比(bi)固(gu)定(ding)頻(pin)率(lv)轉換器更高的效率。

在zai很hen多duo應ying用yong中zhong，必bi須xu通tong過guo外wai部bu控kong製zhi信xin號hao動dong態tai控kong製zhi轉zhuan換huan器qi的de輸shu出chu電dian壓ya。有you些xie低di電dian壓ya轉zhuan換huan器qi及ji控kong製zhi器qi提ti供gong專zhuan用yong控kong製zhi或huo跟gen蹤zong輸shu入ru來lai達da到dao這zhe一yi任ren務wu目mu的de，但dan是shi大da多duo數shu寬kuan泛fan VIN 轉換器都不提供。在這篇博客文章中，我將討論一種通過反饋引腳動態控製 DC/DC 轉換器輸出電壓的通用方法。COT 轉換器非常適合可變輸出電壓應用，因為輸出電壓變化不會影響轉換器的閉環穩定性。

COT穩壓器是如何動態控製輸出電壓的

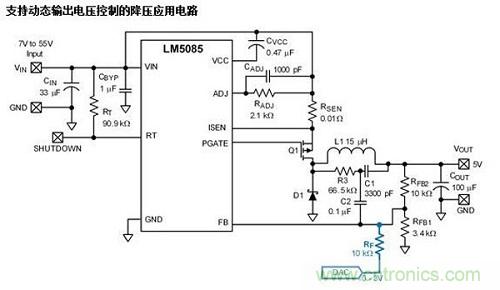

圖1：支持動態輸出電壓控製的降壓應用電路

COT穩壓器是如何動態控製輸出電壓的

COT穩壓器是如何動態控製輸出電壓的

COT穩壓器是如何動態控製輸出電壓的

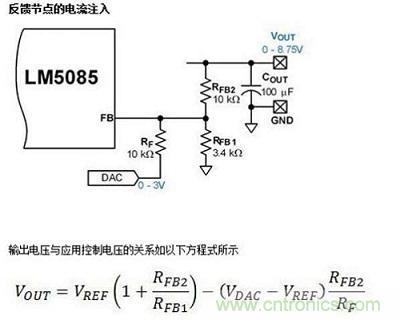

圖2：反饋節點電路圖及方程式

以上方程式表明，當 VDAC 為最小值時 VOUT 達到最大。如果以上方程式的最小 VOUT 是負值，那麼就應該是 VOUT=0V – 降壓轉換器的最小輸出電壓(當采用單極電源供電時)。
控製電壓 (VDAC) 與輸出電壓 (VOUT) 的比較
RFB2=10kΩ，RFB1=3.4kΩ，RF=10kΩ

COT穩壓器是如何動態控製輸出電壓的

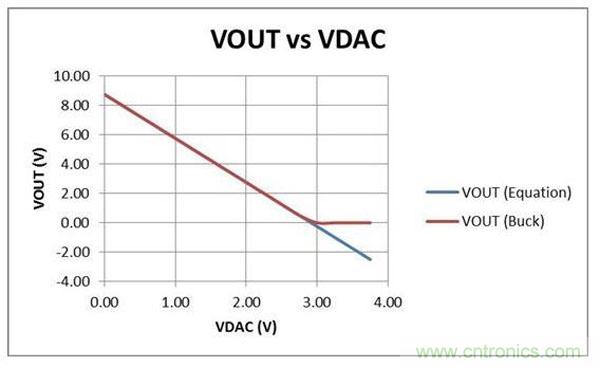

圖3：控製電壓與輸出電壓的比較
