本文將采用LM317三端穩壓芯片的輸出電壓連續可調的穩壓電源電路，輸出電壓在1.25-37V之間連續可調
，輸出最大電流可達1.5A。

可調穩壓電源電路工作原理

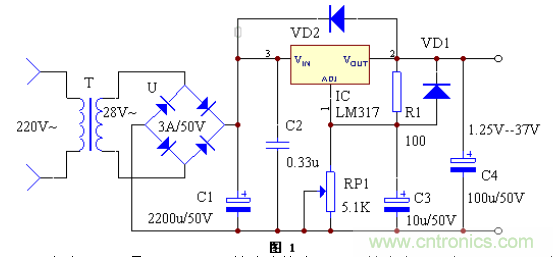

電路原理圖見圖1。LM317輸出電流為1.5A

，輸出電壓可在1.25-37V之間連續調節，其輸出電壓由兩隻外接電阻R1

、RP1決定，輸出端和調整端之間的電壓差為1.25V，這個電壓將產生幾毫安的電流，經R1
、RP1到地
，在RP1上分得的電壓加到調整端，通過改變RP1就能改變輸出電壓。注意
，為了得到穩定的輸出電壓，流經 R1的電流小於3.5mA。LM317在不加散熱器時最大功耗為2W
，加上200×200×4mm3散熱板時其最大功耗可達15W。VD1為保護二極管，防止穩壓器輸出端短路而損壞IC
，VD2用於防止輸入短路而損壞集成電路。

可調穩壓電源電路元器件選擇與製作

本機焊接完成檢查無誤即可正常使用，無需調試。但焊接時要注意，電容C2應靠近IC的輸入端
，C3應靠近IC的輸出端，這樣能更好地抑製紋波。
