產品特性：

• 采用片上旋變解碼器
• 采用瑞薩V850E2 CPU內核
• 有效降低HEV/EV電機的總係統成本
• 同時借助雙核鎖步實現更高的安全標準

適應範圍：

• 適用於電機控製
• 包括HEV/EV的電機控製及其他汽車應用等

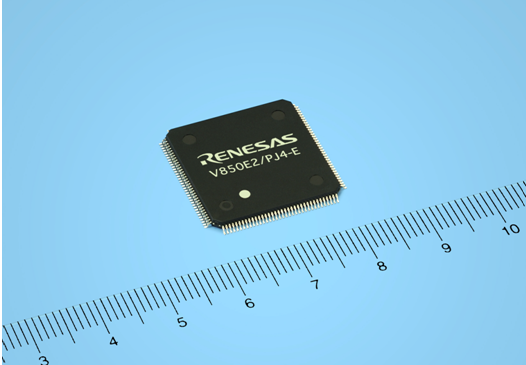

瑞薩電子汽車微控製器V850E2/PJ4-E

全球領先的高級半導體和解決方案的供應商瑞薩電子株式會社（TSE：6723

，以下簡稱“瑞薩電子”）宣布開發出了一款全新32位微控製器（MCU）V850E2/PJ4-E

，該器件采用片上旋變解碼器。這款全新微控製器可提高汽車控製係統的性能並降低其係統成本，其中包括HEV/EV的電機控製及其他汽車應用等。

這款全新MCU是從瑞薩P係列MCU衍生而來，屬於32位V850™ RISC MCU家族。它采用瑞薩V850E2 CPU內核
，可確保極佳的實時工作性能
，並配備了用於電機控製的豐富的外設功能。瑞薩P係列MCU被廣泛用作麵向汽車應用的電機控製係統解決方案。結合P係列的雙核鎖步和片上旋變解碼器，V850E2/PJ4-E微控製器完全符合ISO 26262安全標準
，可輕鬆降低係統成本。

混合動力電動汽車（HEV）和電動汽車（EV）正在迅速發展，以通過削減汽車的二氧化碳排放量，應對全球氣候變暖。對驅動電機的控製功能進行改進，是確保HEV/EV環境績效的一項關鍵技術。V850E2/PJ4-E MCU的推出可以滿足包括降低係統成本在內的市場需求
，為進一步推動環保型HEV/EV的發展和符合ISO 26262安全規定提供完美支持。

V850E2/PJ4-E MCU的主要特性：

• (1) 配備旋變解碼器、A/D轉換器和三相PWM定時器——適用於電機控製

這款全新微控製器集成了瑞薩新開發的片上旋變解碼器（可匹配各種旋轉變壓器傳感器）

，從而不必配備外置旋轉變壓器-數字（R/D）轉換器。另外，其還配備有旋轉變壓器傳感器的激勵信號生成功能（TPBA），提供用於驅動電機控製裝置的最佳係統配置。V850E2/PJ4-E器件還融入了許多外設功能
，其中包括：符合各種電機控製要求的高精度電機控製定時器（TSG2）
，以及具有多路同步取樣保持（S/H）功能的A/D轉換器 ，可對來自每個傳感器的數據進行更精確的測量。

• (2) 雙核鎖步支持滿足功能安全要求

全新V850E2/PJ4-E MCU的CPU采用雙核鎖步（dual core lockstep）係(xi)統(tong)，第(di)二(er)內(nei)核(he)不(bu)斷(duan)計(ji)算(suan)並(bing)檢(jian)測(ce)故(gu)障(zhang)，因(yin)而(er)可(ke)以(yi)僅(jin)通(tong)過(guo)硬(ying)件(jian)確(que)保(bao)實(shi)時(shi)的(de)高(gao)故(gu)障(zhang)檢(jian)測(ce)率(lv)。這(zhe)款(kuan)全(quan)新(xin)微(wei)控(kong)製(zhi)器(qi)適(shi)用(yong)於(yu)多(duo)種(zhong)應(ying)用(yong)，特(te)別(bie)是(shi)需(xu)要(yao)滿(man)足(zu)ISO26262高安全性的電機控製的應用。

• (3) 大容量存儲器、高速CPU以及很多通信外設

V850E2/PJ4-E MCU的ROM為1MB，RAM為80 KB，CPU頻率128 MHz，可達到快速的多元化控製功能所需的更高性能。另外還提供與其他控製單元的通信。標準CAN、SCI和UART可用於支持通信功能。

這款全新微控製器可工作於−40℃到+125℃的環境條件下。它還包含一個穩壓電路，可借助外部晶體管在5V實現單電源工作。

瑞薩電子已開始發售來自V850E2/P係列配備片上旋變解碼器的PJ4-E微控製器樣品。為了進一步改進驅動電機控製的性能與功能，瑞薩電子將進一步提高CPUxingneng，zengjiapianshangcunchurongliang，bingjiaqiangwaishegongneng
，congerjixukuodaweikongzhiqichanpinzhenrong。ciwai，yituoqimianxiangdianjikongzhidemonihegonglvqijiandeqiangdazhenrong


，ruisadianzidasuantongguotigongyizhanshixitongjiejuefangan，yinlingkuaisuzengchangdeHEV/EV市場的發展。
