產品特性：

• CAT2300提供無傳感器的精密電流測量
• NTMFS4833NS/NTMFS4854NS低導通阻抗、低電容及低門電荷
• NTMFS4833NS/NTMFS4854NS提供無損耗電流感測及更高精度
• 兩者組合節省占位麵積、降低功耗、提升可靠性

應用範圍：

• 便攜計算機及網絡設備

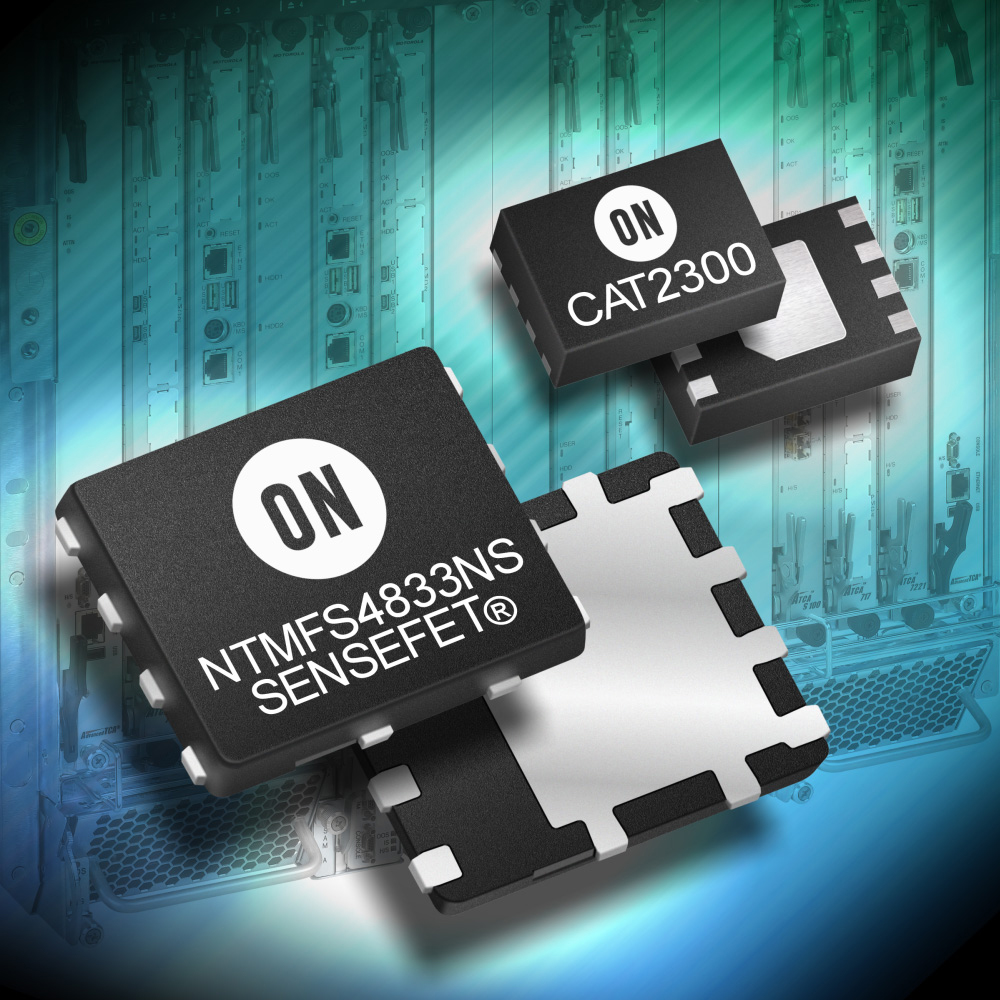

應用於高能效電子產品的首要高性能矽方案供應商安森美半導體推出帶開關控製器的電流鏡CAT2300，將這器件與安森美半導體的NTMFS4833NS或NTMFS4854NS SENSEFET® 功率MOSFET器件結合使用，能提供緊湊、高能效的電流監控方案。這些新器件的組合提供係統級電源管理，用於便攜計算機及網絡設備等應用。

精確控製及匹配SENSEFET的SENSE輸出與CAT2300的KELVIN電壓引腳，確保SENSEFET完整工作範圍內的精確電流監控。

CAT2300提供了分立電路方案之外的單芯片方案選擇，能夠為0.9伏(V)至5 V電源輸入端提供無傳感器的精密電流測量。這新器件提供達70毫安(mA)的電流鏡——相當於所測電流的25安(A)
，集成功率MOSFET的邏輯電平ON/OFF控製及其自身電路，將功耗降至幾乎為零。這器件還包含軟啟動功能。關閉模式下的電流消耗小於1微安(µA)，配合電池供電應用延長使用時間。CAT2300采用節省空間的低高度2 mm x 3 mm TDFN-8封裝，適合用於完整的-40 ºC至+85 ºC工作溫度範圍。

NTMFS4833NS及NTMFS4854NS均為30 V、N溝道SENSEFET MOSFET，提供無損耗的電流感測及更高的精度。它們還具有低導通阻抗、低電容及低門電荷，將導電、驅動器及開關損耗降至最低。NTMFS4833NS和NTMFS4854NS的額定電流分別為26 A和24 A。

安森美半導體功率MOSFET副總裁Paul Leonard說：“以我們的雙器件組合替代包含多個元器件的分立方案
，能夠提供節省印製電路板(PCB)占位麵積
、降低功耗及提升可靠性等優勢。CAT2300經過了優化，與我們的SENSEFET器件協同使用，提供簡單、緊湊及高能效的精確電流監控方案
，用於廣泛的固定及便攜設備應用。”

封裝及價格
CAT2300采用無鉛
、符合RoHS指令的TDFN-8封裝，每批量3,000片的單價為0.56美元。NTMFS4833NS及NTMFS4854NS采用無鉛、符合RoHS指令的SO-8扁平引腳封裝，每批量1,500片的單價為0.87至1.60美元。
