FDMS86500L:飛兆半導體推出PowerTrench® MOSFET器件用於DC-DC電源
發布時間:2011-05-18
產品特性:
- 顯著降低導通阻抗RDS(ON)
- 能夠減小電源占位麵積
- 減小傳導損耗和開關節點振鈴
應用範圍:
- DC-DC電源、馬達控製、熱插拔和負載開關、服務器的次級同步整流
DC-DC電源、馬達控製、熱插拔和負載開關應用,以及服務器的次級同步整流應用的設計人員,需要使用具有更低傳導損耗和開關損耗的MOSFET器件以期提高設計的效率。
為了滿足這一需求,全球領先的高性能功率和便攜產品供應商飛兆半導體公司開發出N溝道PowerTrench® MOSFET器件FDMS86500L,該器件經專門設計以最大限度地減小傳導損耗和開關節點振鈴,並提升DC-DC轉換器的整體效率。

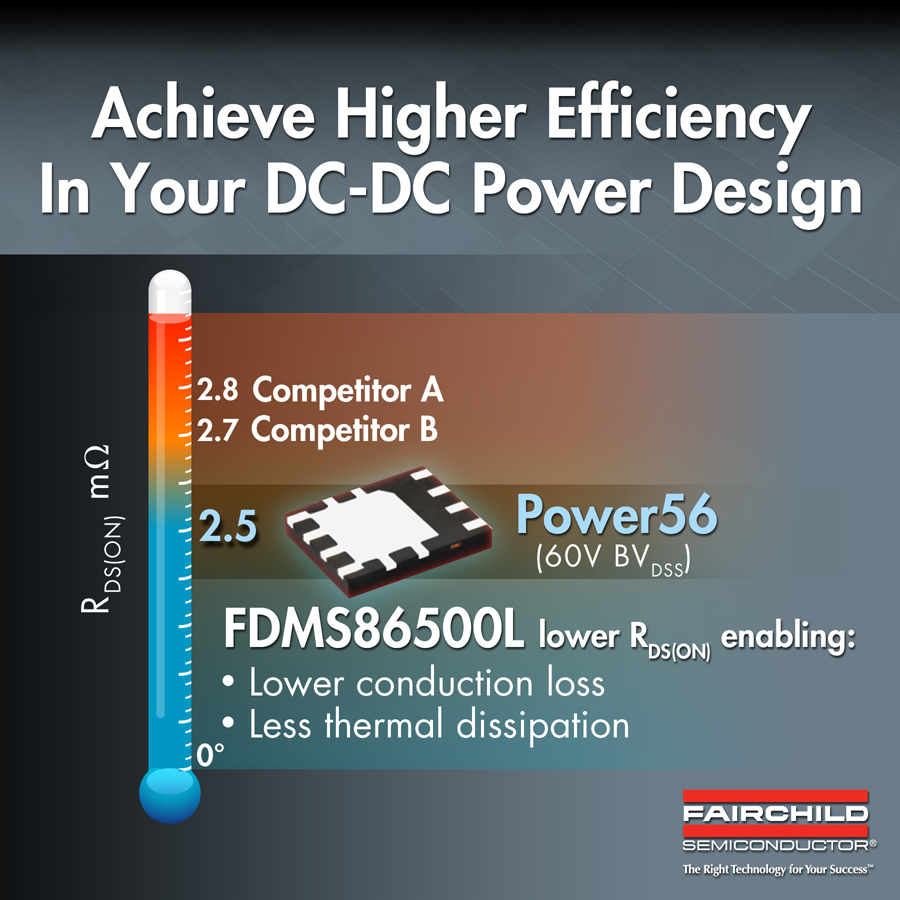

FDMS86500L是采用行業標準5mm x 6mm Power 56封裝的器件,它結合了先進的封裝技術和矽技術,顯著降低了導通阻抗RDS(ON) (2.5mΩ @ VGS = 10V, ID=25A),實現更低的傳導損耗。
此外,FDMS86500L使用屏蔽柵極功率MOSFET技術,提供極低的開關損耗 (Qgd 14.6 nC Typ.),結合該器件的低傳導損耗,可為設計人員提供其所需的更高的功率密度。
FDMS86500L MOSFET器件具有更好的品質因數(RDS(ON) * QG),提供高效率和低功耗,以期滿足效率標準和法規的要求。
FDMS86500L器件的其它特性包括采用下一代增強型體二極管技術以實現軟恢複;MSL1穩固封裝設計;經過100% UIL測試,並符合RoHS標準。
FDMS86500L是飛兆半導體新型60V MOSFET產品係列中的首款器件,這些新型 60V MOSFET器件的推出,進一步強化公司中等電壓MOSFET產品係列。飛兆半導體擁有業界最廣泛的 MOSFET產品係列,向設計人員提供多種技術選擇,以便為應用挑選合適的MOSFET器件。飛兆半導體充分認識到空間受限的應用場合對電流更高、占位麵積更小的DC-DC電源的需求,並且了解客戶及其所服務的市場,因而能夠提供具有獨特功能、工藝和封裝創新組合的量身定做解決方案,實現電子設計差異化。
