機遇與挑戰：

• 計算機等關鍵電源應用及LED照明應用麵臨更高能效要求
• 安森美半導體現有構建高能效電源及LED照明應用的先進技術及產品
• 是完整解決方案供應商

  ，提供高性能、低係統總成本的差異化GreenPoint®參考設計
• 提供高功率因數
  ，以整體途徑幫助客戶符合或超越世界各地的高能效規範要求

市場數據：

•  當前對待機能耗的要求是不超過1 W
• 未來可能要求不超過0.3 W甚至是不超過0.1 W

zairenmenhuanbaoyishiyuelaiyueqiangdejintian，jienengjuebujinjinshiredianyiti，gengshigeguozhongyaoguifanjigouheyejielingxianchangshangqieqieshishidexingdongxiangmu。huanguwomendegongzuojishenghuohuanjing，naxiezuichangyong
、最常見或有極具節能潛力的電子電器自然首先成為節能行動目標
，如計算機

、平板電視、機頂盒、適配器/外部電源等電源應用及發光二極管(LED)照明等。全球重要的規範機構，如美國“能源之星”、美國80 PLUS、歐洲能效行為準則(COC)
、歐盟EuP
、日本Top Runner
、中國標準化研究院等，針對這些關鍵應用發布更新
、更多的高能效規範，讓電子產品能夠以更少的電能來執行相同的功能
，提高電能使用的效率。

以多路輸出台式機ATX電源為例，80 PLUS銀級規範
、計算產業氣候拯救行動(CSCI)銀級規範自2009年7月開始生效，要求多路輸出台式機ATX電源在額定輸出功率的20%、50%和100%等條件下能效分別達到85%、88%及85%。後續的80 PLUS金級和CSCI金級規範將於2010年7月開始生效，進一步將能效要求提高到87%、90%和87%。

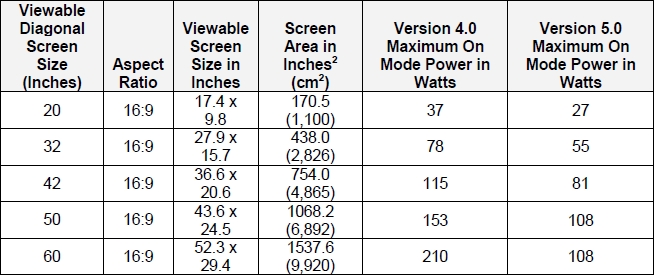

又如平板電視，隨著尺寸的增大，其能耗日益成為業界關注的問題。“能源之星”針對電視的4.0版規範將於2010年5月1日生效，這規範要求可視屏幕對角尺寸為32英寸
、42英寸和60英寸的平板電視在工作模式的能耗分別不超過78 W、115 W和210 W
，而後續將於2012年5月1日生效的5.0版規範則進一步要求這幾種尺寸平板電視工作能耗不超過55 W
、81 W和108 W，參見表1。歐洲的EuP指令也有著類似要求。除了要求工作能耗降低，這些規範還要求降低待機能耗

，因為數據顯示

，可觀的電能是在待機模式下消耗的。“能源之星”等能效規範當前對待機能耗的要求是不超過1 W
，未來可能要求不超過0.3 W甚至是不超過0.1 W。

而在筆記本電腦等產品中廣泛使用的適配器/外部電源方麵
，“能源之星”的2.0版規範已於2008年11月1日開始生效。以“能源之星”的2.0版外部電源規範為例，這規範要求輸出功率大於49 W的外部電源(典型產品如筆記本適配器)的工作能效從1.1版的84%提升至87%，待機(空載)能耗從不超過750 mW降低到不超過500 mW，而功率因數(PF)也要求不低於0.9。歐盟EuP生態設計指令2005/32/EC規範No 278/2009的第一階段和第二階段要求分別將自2010年4月及2011年4月開始生效
，其中第一階段的要求是輸出功率大於51 W的外部電源工作能效不低於85%
，空載能耗不超過500 mW
，第二階段的空載能耗要求不變，但能效要求提開至87%。

除了這些應用，LED照明或稱固態照明(SSL)如今也是炙手可熱的應用
，1.0版的“能源之星”SSL規範已自2008年10月1日生效，要求關態(off-state)能耗為零，最低能效要求根據應用的不同(如聚光燈、戶外燈等)而不同
，功率因數要求方麵
，商業應用是不低於0.9，住宅應用是不低於0.7。

電源及LED照明應用設計挑戰
這些關鍵電源及LED照明應用為設計工程師帶來了挑戰
，既需要增加能效密度
，又要改善功率因數，並提高產品的可靠性。

具體而言，由於總能效要求及散熱限製，設計工程師必須致力提升能效，即便是在低功率應用(或輕載)時也是如此。此外，並不是隻有在較高功率電平時才要求功率因數校正(PFC)

，相對較低的功率時也可能要求PFC。此外，這些應用中常常會麵臨空間受限的問題
，特別是在以LED照明替代傳統燈泡的應用中。總體可靠性也非常重要。輸入電源範圍也要更寬
，支持277 Vac電壓。此外，還麵臨一些特定照明要求，如三端雙向可控矽開關元件(TRIAC)調光等。

應對策略
要應對這些關鍵電源及LED照明應用的設計挑戰
，需要采用更新的技術或優化的電源拓撲結構及方案。

以平板電視應用為例，為將能效提至最高，可將傳統采用的冷陰極熒光燈(CCFL)背光替換為新興的LED背光
，如直下式背光或側光式背光，不僅有助於纖薄型電視設計，還幫助降低能耗
，提升能效。如果維持采用目前性忦比仍然更高的CCFL背bei光guang，也ye可ke以yi采cai取qu不bu同tong的de有you效xiao措cuo施shi，如ru在zai提ti供gong同tong等deng光guang輸shu出chu的de條tiao件jian下xia減jian少shao燈deng數shu量liang及ji降jiang低di能neng耗hao，或huo采cai用yong新xin穎ying的de逆ni變bian器qi驅qu動dong器qi方fang案an，如ru液ye晶jing電dian視shi集ji成cheng電dian源yuan(LIPS)

，減少一個電源轉換段
，提升能效並降低成本。

安森美半導體以領先產品及方案來支持高能效趨勢
安森美半導體身為首要的高性能、高能效矽方案供應商
，提供電源管理及LED照明方案來節能，幫助客戶滿足並超越世界各地的電源規範標準(工作能效、待機能耗、低靜態電流及功率因數校正等)
，成本平價或比傳統方案更低。

需要強調的是，安森美半導體采用整體途徑來實現高能效


，包括：
1)降低待機(空載)能耗。包括使用準諧振(穀底開關)、在2段式轉換器關閉PFC段等更好的拓撲結構
，以及采用頻率反走
、跳周期
、軟跳周期和高壓自舉(bootstrap)電路等新技術。

2)提升電源工作能效。包括使用更好的器件，如場效應晶體管(FET)和二極管，以及使用更好的拓撲結構，如頻率反走、同步整流
，及準諧振
、完全諧振、有源鉗位(反激或正激)等軟開關技術。

3)功率因數校正(或減少諧波)。包括將PFC與主轉換器結合，以及優化指定應用和電平的PFC控製模式
，如非連續導電模式(DCM)、臨界導電模式(CrM)或連續導電模式(CCM)。

安森美半導體針對這些關鍵的電源及LED照明應用提供眾多的領先產品，如PFC控製器、交流-直流(AC-DC)控製器、高壓MOSFET、LED驅動器、整流器
、次級同步整流控製器、直流-直流(DC-DC)開關穩壓器及低壓降(LDO)穩壓器，並基於這些領先產品提供高能效的GreenPoint®參考設計，用於ATX電源、筆記本及打印機電源適配器
、電視、固態照明及其它應用。
例如

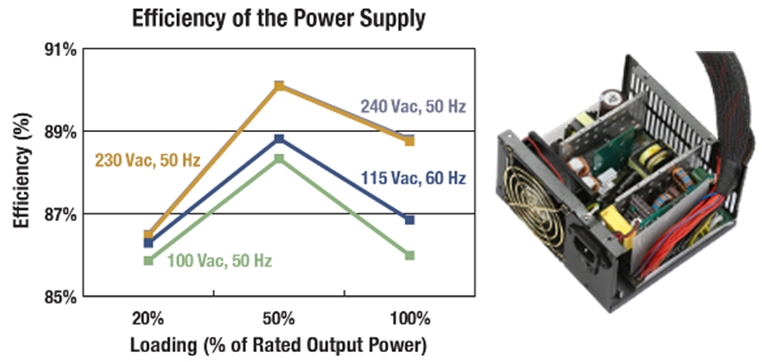

，安森美半導體用於台式機ATX電源的255 W GreenPoint®電源參考設計在100、115、230及240 Vac輸入電壓條件及25%
、50%及100%額定輸出功率等條件下的能效高於85%，符合80 PLUS銀級能效規範及“能源之星”5.0版台式機電源規範，並符合IEC61000-3-2功率因數要求，功率因數在多種輸入電壓條件下高於0.95。值得一提的是，這些數據均是在41長的線纜末端獲得，經過了完全測試，強固且性價比高，屬於可投產型設計


，參見圖1。

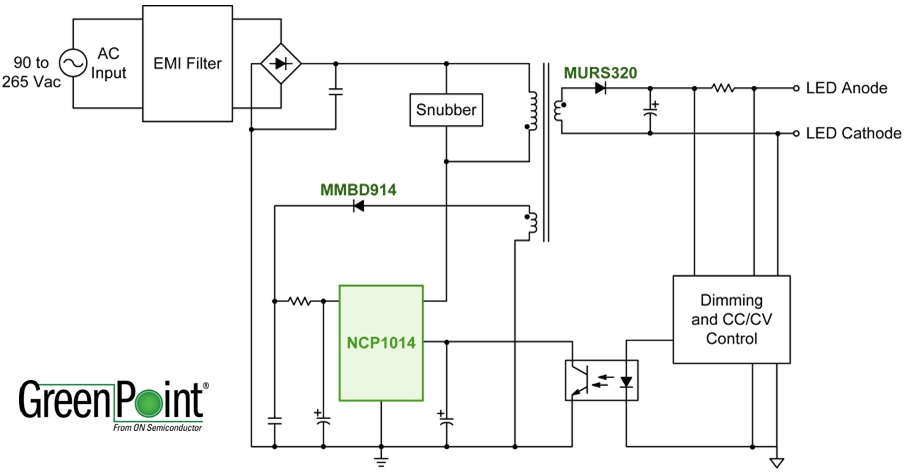

又如，在通用LED照明應用方麵，安森美半導體對一款從零售商店購得的鹵素燈台燈
，采用LED模塊進行重新設計。原35 W鹵素燈在120 Vac時的輸入功率為41.7 W
，亮度為744流明，而基於安森美半導體NCP1014構建的LED模塊的LED台燈在120 Vac條件下的輸入功率僅為10.9 W，即能耗僅相當於傳統鹵素燈的1/4，但光輸出卻高於鹵素燈
，達到795流明。這采用LED模塊的新台燈設計既減小產品體積，又極佳地實現節能。這LED模塊的電路圖參見圖2。
安森美半導體旨在成為高質量、高性價比
、高性能電源管理方案的首選供應商，除了推出關鍵的控製
、驅動及電源轉換IC

，還配合推出高壓MOSFET及整流器產品，並提供豐富的整流器封裝係統，包括新的SO-8 FL整流器封裝，其熱性能幾乎與DPAK小巧封裝一樣好。

總結：
計算機


、平板電視、適配器等關鍵電源應用及LED照明應用麵臨更高能效要求
，並為設計人員帶來挑戰。安森美半導體現有構建高能效電源及LED照明應用的先進技術及產品
，且是完整解決方案供應商
，提供高性能
、低係統總成本的差異化GreenPoint®參考設計，既提升工作能效，又降低待機能耗，同時還提供高功率因數，以整體途徑幫助客戶符合或超越世界各地的高能效規範要求。
