PLC必備知識：光電開關接線圖

發布時間：2019-04-22 責任編輯：xueqi

【導讀】光電開關在(zai)生(sheng)活(huo)中(zhong)的(de)使(shi)用(yong)越(yue)來(lai)越(yue)廣(guang)泛(fan)。它(ta)的(de)原(yuan)理(li)是(shi)將(jiang)發(fa)射(she)端(duan)和(he)接(jie)收(shou)端(duan)之(zhi)間(jian)光(guang)的(de)強(qiang)弱(ruo)變(bian)化(hua)轉(zhuan)化(hua)為(wei)電(dian)流(liu)的(de)變(bian)化(hua)，從(cong)而(er)達(da)到(dao)探(tan)測(ce)的(de)目(mu)的(de)。那(na)麼(me)安(an)裝(zhuang)的(de)時(shi)候(hou)，光(guang)電(dian)開(kai)關(guan)的(de)接(jie)線(xian)複(fu)雜(za)嗎(ma)？今(jin)天(tian)就(jiu)向(xiang)大(da)家(jia)介(jie)紹(shao)光(guang)電(dian)開(kai)關(guan)接(jie)線(xian)圖(tu)，連(lian)接(jie)的(de)方(fang)式(shi)也(ye)會(hui)略(lve)有(you)不(bu)同(tong)，這(zhe)會(hui)對(dui)安(an)裝(zhuang)有(you)不(bu)小(xiao)的(de)幫(bang)助(zhu)。

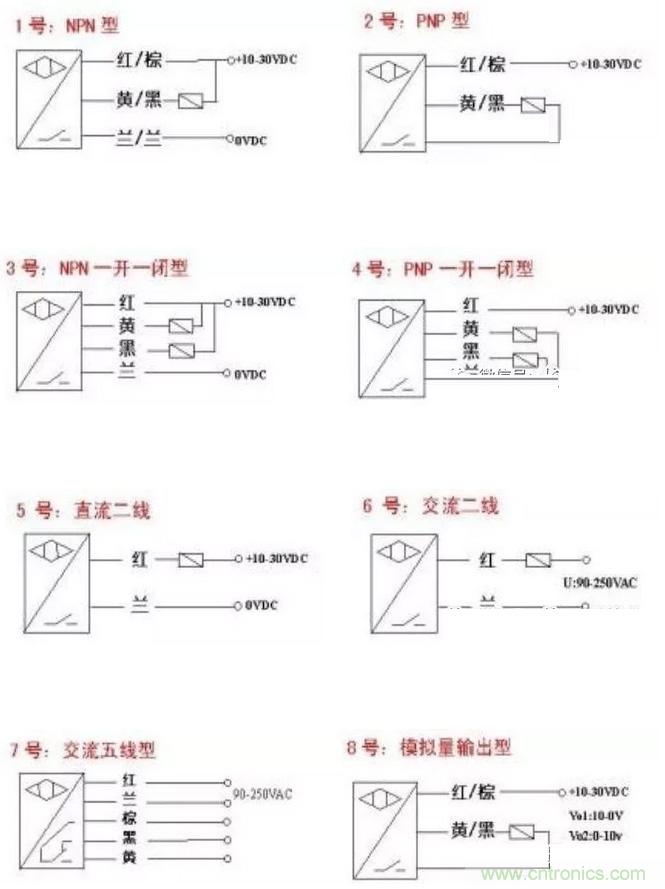

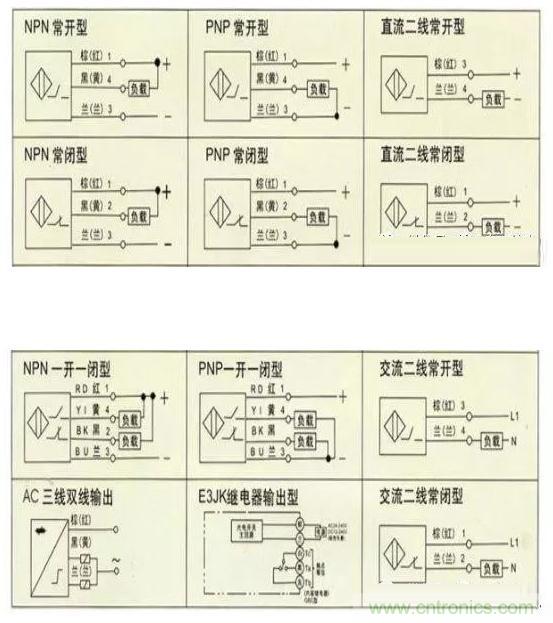

1）接近開關有兩線製和三線製之區別，三線製接近開關又分為 NPN 型和 PNP 型，它們的接線是不同的。請見下圖所示：

2）兩線製接近開關的接線比較簡單，接近開關與負載串聯後接到電源即可。

3）三線製接近開關的接線：紅（棕）線接電源正端；藍線接電源 0V 端；黃（黑）線為信號，應接負載。而負載的另一端是這樣接的：對於 NPN 型接近開關，應接到電源正端；對於 PNP 型接近開關，則應接到電源 0V 端。

4）接近開關的負載可以是信號燈、繼電器線圈或可編程控製器 PLC 的數字量輸入模塊。

5）需要特別注意接到 PLC 數字輸入模塊的三線製接近開關的型式選擇。PLC 數字量輸入模塊一般可分為兩類：一類的公共輸入端為電源 0V，電流從輸入模塊流出（日本模式），此時，一定要選用 NPN 型接近開關；另一類的公共輸入端為電源正端，電流流入輸入模塊，即阱式輸入（歐洲模式），此時，一定要選用 PNP 型接近開關。千萬不要選錯了。

6）兩線製接近開關受工作條件的限製，導通時開關本身產生一定壓降，截止時又有一定的剩餘電流流過，選用時應予考慮。三線製接近開關雖多了一根線，但不受剩餘電流之類不利因素的困擾，工作更為可靠。

7）有的廠商將接近開關的 “常開 ”和“常閉 ”信號同時引出，或增加其它功能，此種情況，請按產品說明書具體接線。

關於光電開關的接線知識就分享到這了。
