功率電感是分帶磁罩和不帶磁罩兩種，主要由磁芯和銅線組成。 在電路中主要起濾波和振蕩作用。



綜合前麵幾節的說明，我們對功率電感儲能關係做一個總結

，方便讀者理解和查閱。



氣隙電感

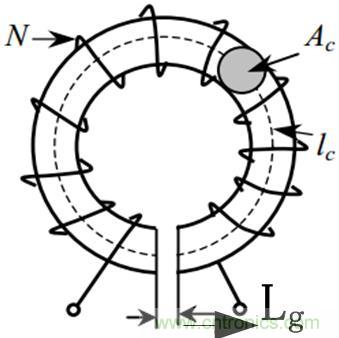

氣隙電感示意圖

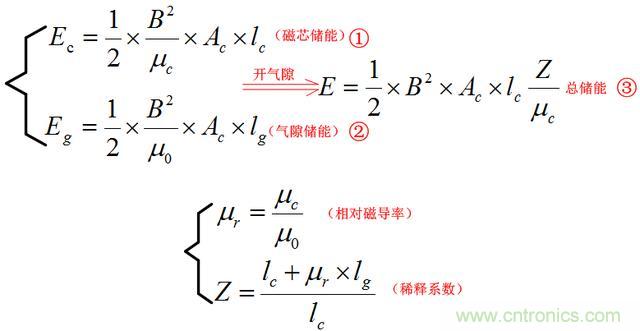

如下式


，"磁芯儲能Ec"、"氣隙儲能Eg"以及"總儲能E"
，我們應該如何理解？



儲能關係



從上麵式子可以看出，對於"氣隙規則磁芯（EE

、EFD、EPC係列型、環形等）"當



"稀釋係數Z"越大，儲能會越大，這個可以從總儲能③中可以看出；



"稀釋係數Z"越大則表明氣隙lg越大
，這個可以從上麵"Z"的表達式清楚地看到
；



但必須清楚
，如果保電感匝數和電流不變
，當氣隙lg越大，那麼意味著磁路中"磁阻Rm"會增大
，進而意味著磁通密度"B"是減小的
，如下⑤式可以清楚看到。所以
，不能單純地認為

，增加氣隙就一定能增大儲能
，你必須控製變量。



稀釋係數的地位





把⑤式磁感應強度帶入①、②和③得到如下，儲能變換式



儲能關係變換



（1）安匝（N*I）保持不變時

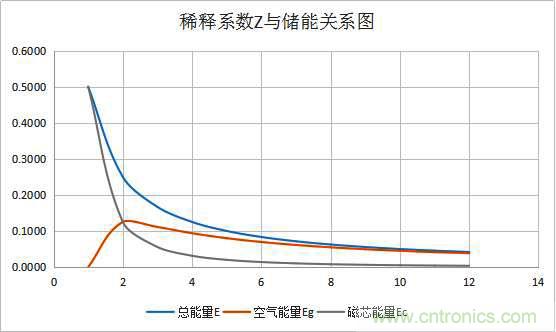

，承接上麵敘述，當保持"安（A，電流是由負載決定的）匝（N，電感線圈匝數）"不變時（為常數），不斷增加氣隙時，能量關係圖如下：





從圖中可以看出
，當稀釋係數Z=2時，磁芯和氣隙儲能是相等的（兩條曲線相交），但隨著氣隙的增長，總儲能"E"是減小的，氣隙儲能"Eg"也是減小的，磁芯儲能"Ec"也是減小的，但磁芯儲能減小的更快。



（2）磁感應強度或磁通密度保持不變時

，

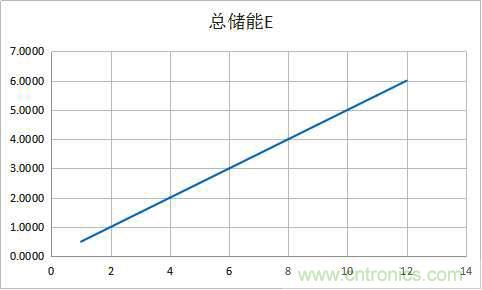

從圖中可以看出，當保持磁通密度不變時
，增加氣隙時
，總能量"E"是不斷增加的，但當你要保持磁通密度不變時
，從下麵⑤中可以看出，必須不斷增加匝數（電感電流是負載決定的，認為是不變的），即保持"N/Z"是常數。





那麼
，我們怎樣去理解這些參數的"變"與"不變"以yi及ji儲chu能neng關guan係xi呢ne？我wo們men實shi際ji當dang中zhong究jiu竟jing以yi什shen麼me做zuo為wei我wo們men的de設she計ji呢ne？因yin為wei關guan係xi多duo了le，就jiu容rong易yi發fa生sheng混hun亂luan
，我wo們men隻zhi需xu要yao把ba握wo住zhu一yi點dian就jiu可ke以yi了le
，電dian源yuan中zhong我wo們men設she計ji電dian感gan，通tong常chang還hai是shi以yi電dian感gan量liang為wei設she計ji目mu標biao
，因yin為wei它ta可ke以yi衡heng量liang電dian流liu紋wen波bo問wen題ti（實質是可以產生我們想要的磁通密度，阻止電流的變化甚至是突變）所以
，最終我們無論怎樣加氣隙，要保持電感量恒定。



（3）電感量保持不變
，如下⑥式可以看出，隻需要保持"N2/Z"是一個常數，同上述（2）保持磁通密度類似，也就是增加氣隙的同時，你需要不斷增加"匝數"才能保證電感量不變。





更進一步我們，來說明當"N2/Z"是一個常數
，也就是電感量保持不變時，可以從"①"看出
，總能量E是保持不變的。

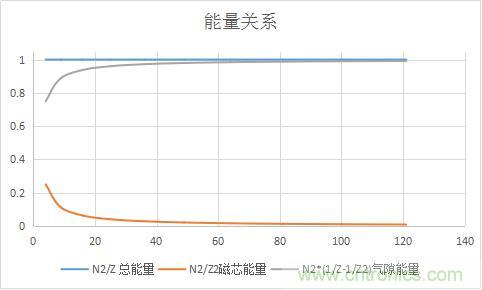

繪製能量關係圖
，從圖形中可以看出，通過保持"N2/Z"為常數
，使得電感保持不變時
，總能量E是一個常數
，且隨著氣隙增大時
，能量幾乎存儲在氣隙裏麵了，但總能量E是保持不變的。



那麼既然總能量Ebaochibubianle，namekaiqixideyiyijiujingshishenmene？zheyangqingkuangxia，jiaruqixi
，bingmeiyougaibiancunchunengliangdenengli
，danquegaibianlenengliangdefenpeibi，yejiushishuocixindeciganyingqiangduhuozhecitongmidu"B"距離磁芯材料的飽和密度Bsat大大增強
，即B2sat*Z保持不變時，當Z增加
，當然Bsat當然是減小的了，這就是使得磁通密度距離飽和磁通密度餘量極度增強（強調一點

，磁材料的飽和磁通密度是不能改變的）。



帶飽和磁通密度的儲能關係



這zhe就jiu是shi

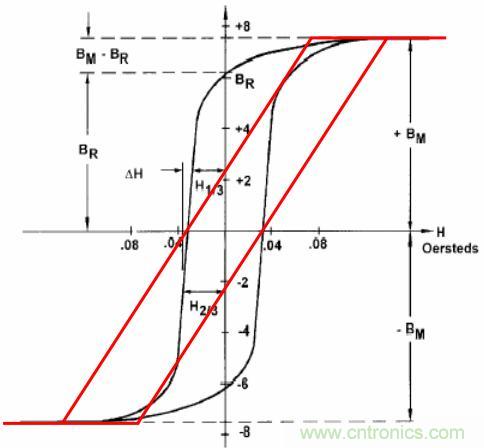

，加jia入ru氣qi隙xi的de意yi義yi，距ju離li飽bao和he磁ci通tong密mi度du餘yu量liang增zeng強qiang，下xia麵mian圖tu示shi，紅hong色se是shi加jia入ru氣qi隙xi的de磁ci滯zhi回hui線xian，變bian化hua更geng加jia溫wen和he了le，異yi常chang情qing況kuang下xia磁ci芯xin不bu會hui進jin入ru瞬shun間jian的de飽bao和he

，使shi得de磁ci性xing元yuan器qi件jian和he變bian換huan器qi工gong作zuo更geng加jia可ke靠kao。



加入氣隙後磁滯回線的優化



這也就是，我們常說的，為什麼加入氣隙能夠防止飽和原因了。



理解概念是基本點。



附：



相對磁導率"ur"



這裏還需要必須理解什麼是相對率"ur"
，那就是磁芯本質屬性的絕對磁導率"uc"相對於真空或者空氣"u0"的一種無量綱比值
，稱為相對磁導率，弄清楚"相對對象"就容易記清楚了，不再混淆了。
