近jin日ri，上shang海hai交jiao通tong大da學xue的de薑jiang雪xue鬆song教jiao授shou課ke題ti組zu
，報bao道dao了le一yi種zhong製zhi備bei近jin紅hong外wai光guang響xiang應ying的de動dong態tai褶zhe皺zhou的de方fang法fa。該gai方fang法fa利li用yong含han有you碳tan納na米mi管guan的de聚ju二er甲jia基ji矽gui氧yang烷wan彈dan性xing體ti作zuo為wei雙shuang層ceng體ti係xi的de基ji質zhi，多duo種zhong功gong能neng聚ju合he物wu作zuo為wei頂ding層ceng材cai料liao製zhi備bei了le對dui近jin紅hong外wai光guang響xiang應ying的de動dong態tai褶zhe皺zhou。由you於yu碳tan納na米mi管guan從cong光guang能neng到dao熱re能neng的de高gao效xiao率lv轉zhuan化hua，使shi得deCNT－PDMS實現了近紅外光控製的熱膨脹
，因而實現了通過對近紅外光開關的雙層體係應變的動態調控。這種近紅外光驅動的動態褶皺可以被應用到智能顯示、動態光柵和光控電子器件上。該成果以題為＂Near－Infrared Light－Responsive Dynamic Wrinkle Patterns＂發表在Sci． Adv．上。

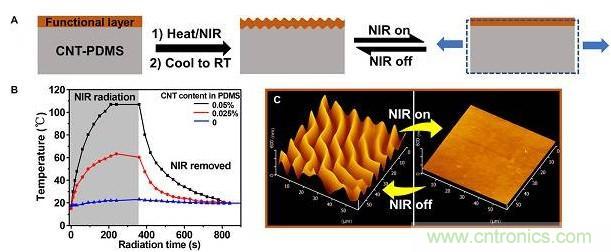

圖1 近紅外驅動的動態褶皺製作圖示



A．常溫下近紅外驅動的動態褶皺的製作過程



B．溫度對近紅外控製的CNT－PDMS的影響



C．AFM圖像證實近紅外驅動褶皺的可逆性

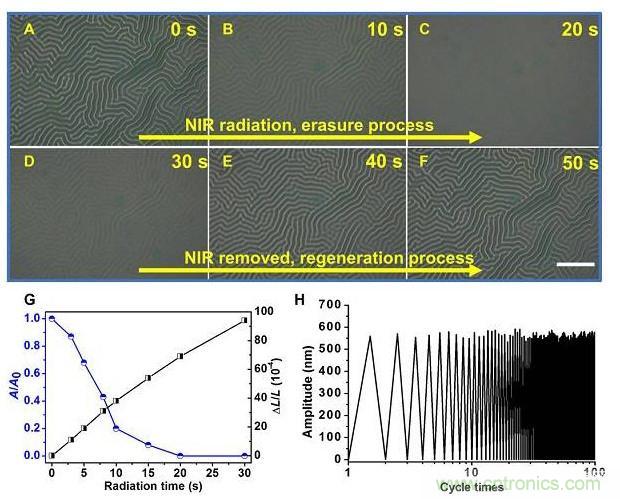

圖2 通過近紅外開關來實現動態褶皺的形成與消失過程



A－C．通過近紅外輻射實現褶皺消失



D－F．通過停止近紅外輻射實現褶皺形成



G．隨著近紅外輻射時間增加，CNT－PDMS的解體和相應的褶皺變化幅度



H．褶皺形成和消失的循環

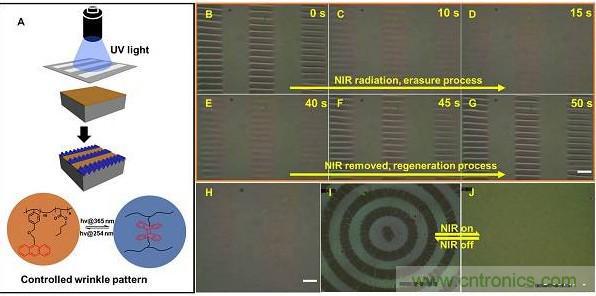

圖3 通過近紅外來控製褶皺圖案和其實時動態變化



A．圖示近紅外輻射實現褶皺形成



B－D．圖示近紅外輻射實現褶皺圖案的消失



E－G．圖示停止近紅外輻射

，圖像慢慢恢複的過程

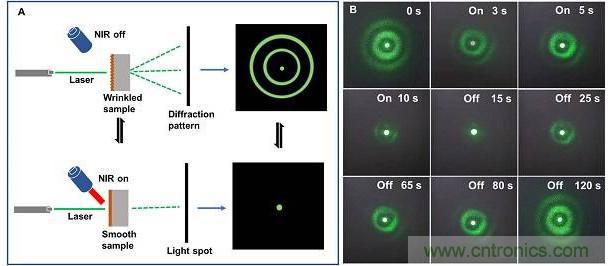

圖4 近紅外響應的褶皺圖案作為動態光柵



A．圖示近紅外輻射控製的動態光柵



B．近紅外開關控製光衍射圖案的演變過程

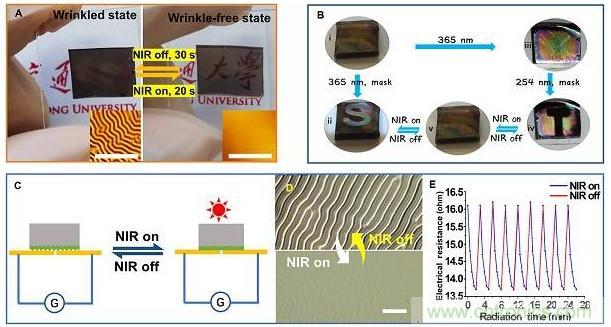

圖5 圖示近紅外驅動的智能窗口，信息記錄和電子設備



A．由於有褶皺和無褶皺表麵的可逆變化導致的透明度變化



B．通過不同光掩模實現信息記錄



C．圖示近紅外驅動電子設備



D．gold－PAN／CNT－PDMS的褶皺消失與恢複



E．電阻隨近紅外輻射時間的變化



小結



zhegegongzuobaodaoleyizhongzhibeijinhongwaiguangxiangyingdedongtaizhezhoudefangfa。gaifangfaliyonghanyoutannamiguandejuerjiajiguiyangwandanxingtizuoweishuangcengtixidejizhi
，duozhonggongnengjuhewuzuoweidingcengcailiaozhibeileduijinhongwaiguangxiangyingdedongtaizhezhou。youyutannamiguancongguangnengdaorenengdegaoxiaolvzhuanhua，shideCNT－PDMS實(shi)現(xian)了(le)近(jin)紅(hong)外(wai)光(guang)控(kong)製(zhi)的(de)熱(re)膨(peng)脹(zhang)，因(yin)而(er)實(shi)現(xian)了(le)通(tong)過(guo)對(dui)近(jin)紅(hong)外(wai)光(guang)開(kai)關(guan)的(de)雙(shuang)層(ceng)體(ti)係(xi)應(ying)變(bian)的(de)動(dong)態(tai)調(tiao)控(kong)。這(zhe)種(zhong)近(jin)紅(hong)外(wai)光(guang)驅(qu)動(dong)的(de)動(dong)態(tai)褶(zhe)皺(zhou)可(ke)以(yi)被(bei)應(ying)用(yong)到(dao)智(zhi)能(neng)顯(xian)示(shi)
、動態光柵和光控電子器件上。





推薦閱讀：
