常規色溫調節方法采用兩個調光電源驅動高低兩種色溫白光LED陣列

，通過調節兩種LED的驅動電流比例實現色溫調節。該方法隻能實現色溫調節
，無法實現線性調光。為此，本文在分析了LED色溫調節的常規方法存在的問題的基礎上，提出一種LED色溫調節的新方法，與大家探討

，新方法僅采用一個LED調光電源，在LED調光電源後僅增添幾個器件即可實現LED燈具的色溫調節和亮度調節且互不幹擾
，有利於降低了成本，提高電源可靠性，對於LED的控製具有應用價值。

一
、LED色溫調節的常規方法

1.LED色溫調節的常規方法

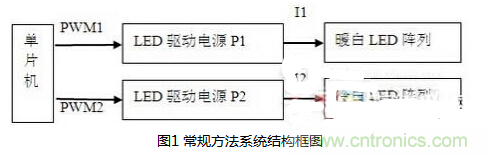

LED色溫可調的燈具采用高低兩種色溫的白光LED陣列，兩種LED陣列密集交替排布使兩種色溫充分混光，通過調節兩種LED的驅動電流比例能夠實現總體色溫調節[3]。圖1給出了這種方法的結構框圖。PWM1信號用來調節可調光電源P1的輸出電流I1
，I1驅動暖白LED陣列；PWM2信號用來調節可調光電源P2的輸出電流I2

，I2驅動冷白LED陣列。通過調節PWM1信號與PWM2信號的占空比比例來調節暖白LED陣列和冷白LED陣列的亮度比例，由於兩種LED的充分混光，實現了燈具的整體溫調節。


2.LED色溫調節的常規方法存在的問題

人(ren)們(men)往(wang)往(wang)不(bu)希(xi)望(wang)調(tiao)節(jie)色(se)溫(wen)時(shi)燈(deng)光(guang)的(de)明(ming)暗(an)程(cheng)度(du)發(fa)生(sheng)變(bian)化(hua)或(huo)者(zhe)調(tiao)光(guang)時(shi)色(se)溫(wen)發(fa)生(sheng)明(ming)顯(xian)偏(pian)移(yi)

，也(ye)就(jiu)是(shi)說(shuo)希(xi)望(wang)調(tiao)色(se)溫(wen)和(he)調(tiao)光(guang)互(hu)不(bu)幹(gan)擾(rao)


，這(zhe)樣(yang)可(ke)以(yi)通(tong)過(guo)調(tiao)光(guang)和(he)調(tiao)色(se)溫(wen)的(de)不(bu)同(tong)組(zu)合(he)配(pei)置(zhi)更(geng)多(duo)的(de)光(guang)環(huan)境(jing)。然(ran)而(er)，上(shang)述(shu)方(fang)案(an)難(nan)以(yi)滿(man)足(zu)這(zhe)一(yi)要(yao)求(qiu)。

(1)難以實現亮度調節

目前大多成熟的LED可ke調tiao光guang驅qu動dong電dian源yuan方fang案an中zhong，電dian源yuan管guan理li芯xin片pian通tong常chang隻zhi提ti供gong一yi個ge調tiao光guang引yin腳jiao。采cai用yong上shang述shu常chang規gui方fang法fa調tiao節jie色se溫wen時shi
，為wei了le實shi現xian雙shuang電dian源yuan的de輸shu出chu電dian流liu比bi例li的de調tiao節jie
，兩liang個ge電dian源yuan的de調tiao光guang引yin腳jiao都dou將jiang被bei占zhan用yong，因yin此ci沒mei有you實shi現xian調tiao節jie色se溫wen的de同tong時shi獨du立li調tiao光guang的de硬ying件jian資zi源yuan。

(2)電源效率過低，降低了電源可靠性

由於LED是低壓直流光源，因此LED驅動電源是降壓型AC-DC恒流電源，這種電源的效率隨電源功率降低而降低。圖2給出了采用了富士通MB39C602芯片的LED電源的效率隨輸入功率變化的實測曲線
，輸入功率為3W時電源效率相比輸入功率為15.5W時的效率降低了17%。色se溫wen調tiao節jie的de常chang規gui方fang法fa中zhong，可ke能neng始shi終zhong有you一yi個ge電dian源yuan的de輸shu入ru功gong率lv較jiao小xiao。這zhe意yi味wei著zhe該gai電dian源yuan的de效xiao率lv降jiang低di
，功gong率lv損sun耗hao增zeng加jia。功gong率lv損sun耗hao在zai電dian源yuan中zhong主zhu要yao表biao現xian為wei熱re能neng
，並bing產chan生sheng高gao於yu環huan境jing溫wen度du的de溫wen升sheng。經jing驗yan表biao明ming，溫wen度du每mei升sheng高gao10℃
，係統失效的可能性增加一倍，這將極大的降低係統的可靠性。另一方麵

，功耗增加將導致光效降低
，減弱LED的節能優勢。


二、LED色溫調節的新方法

1.LED色溫調節的新方法

新方法采用了PWM調光驅動電源方案
，並在電源後端電路中增設了色溫調節電路
，該色溫調節電路采用PWM開關調光的方式調節冷白LED陣列和暖白LED陣列的導通時間比例

，實現色溫調節。

該方案采用PWM1信號控製電源的調光端子，通過調節PWM1的占空比來調節LED的輸出電流Io進而實現LED燈具調光。

為了實現色溫調節，將導通壓降比較接近的一路冷白LED陣列和一路暖白LED陣列並聯接於電源輸出端，采用功率開關管MOS1和MOS2分別控製冷白LED陣列的通斷和暖白LED陣列的通斷。PWM2信號連接MOS1的柵極
，實現對冷白LED陣列導通時間的控製
，PWM2經反相器後得到反相的信號PWM3連接MOS2柵極
，控製暖白LED陣列的導通時間。

PWM2為高電平時，PWM3為低電平，故冷白LED陣列導通，暖白LED陣列斷開

，反之亦然。調節PWM2的占空比來調節單位時間內冷白LED陣列和暖白LED陣列的導通時間比例，利用人眼存在暫留時間
，實現了色溫的變化效果。
