在zai通tong常chang的de直zhi流liu值zhi流liu轉zhuan換huan器qi應ying用yong中zhong

，控kong製zhi電dian路lu采cai用yong由you一yi隻zhi電dian感gan和he一yi隻zhi電dian容rong構gou成cheng的de功gong率lv級ji，並bing通tong過guo一yi個ge電dian阻zu分fen壓ya網wang絡luo的de反fan饋kui生sheng成cheng一yi個ge經jing調tiao節jie的de恒heng定ding電dian壓ya，從cong而er通tong過guo電dian阻zu分fen壓ya器qi得de到dao一yi個ge恒heng定ding電dian流liu。用yong一yi隻zhiLED替代反饋分壓網絡中的上方電阻． 即可用一個經調節的恒流馬驅動LED了
，流經LED的電流等於直流，直流轉換器的基準電壓除以接地的下方電阻值。

雖然這種方法能很好地用於單LED通道， 但它不能用於驅動多個並聯LED通道，因為不匹配的LED壓降會在某個LED通道上消耗掉大多數電流，於是
，隻能點亮一個LED通道。采用附圖中的電路， 隻用一隻直流

，直流轉換器就可以驅動多個並聯LED通道，它采用增加一個簡單電流鏡的方法
，為每個LED通道產生出需要的恒流。

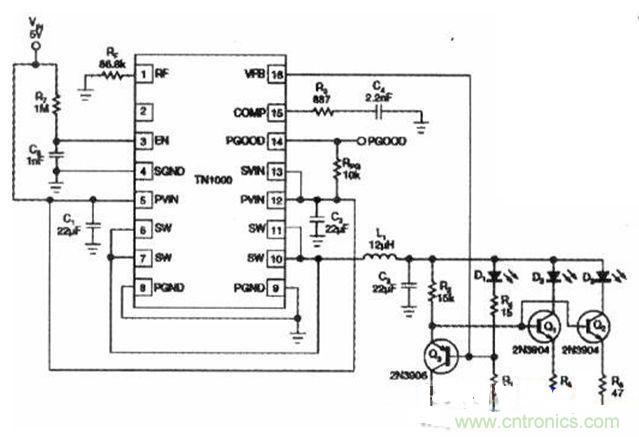

附圖中使用的集成電路是TN1000

，它是來自Tech，nor半導體公司的lOOmA電流模式步進降壓直流／直流轉換器。步進升壓級包括了一隻12μH電感和一隻22μF電容。D1的第一個LED通道驅動電流調節在17mA
，它等於集成電路的 0.8V基準電壓除以R1。C3上的電壓被調節到需要支持D1和R4上電壓以及R1上為0.8V的某個電壓值。

射極跟隨器Q3驅動Q1和Q2的基極，鏡像 D1的電流為17mA。射極跟隨器Q1和Q2的VBE壓降接近並補償了Q3的VBE壓降，因此R5和R6上的電壓也是一個恒定的0.8V，而D2和D3由 一個恒定17mA驅動。R4設置為讓C3上的電壓足夠高，使Ql和Q2不會飽和。R4值應設定為使C3上的電壓可以支持最高LED電壓與約255mV之 和，以他Q1和Q2遠離飽和區。
