暴拆飛利浦8瓦LED球泡燈，內部如何設計？
發布時間：2014-04-16 來源：LED論壇 責任編輯：sherryyu
【導讀】飛利浦LED球(qiu)泡(pao)燈(deng)不(bu)管(guan)是(shi)外(wai)形(xing)，通(tong)用(yong)性(xing)還(hai)是(shi)節(jie)能(neng)效(xiao)果(guo)都(dou)堪(kan)稱(cheng)一(yi)流(liu)，那(na)麼(me)到(dao)底(di)它(ta)的(de)內(nei)部(bu)是(shi)如(ru)何(he)設(she)計(ji)造(zao)就(jiu)這(zhe)一(yi)奇(qi)跡(ji)呢(ne)？本(ben)文(wen)小(xiao)編(bian)將(jiang)為(wei)大(da)家(jia)拆(chai)解(jie)一(yi)款(kuan)飛(fei)利(li)浦(pu)8瓦LED球泡燈，該球泡燈采用了飛利浦的經典外觀造型，有很好的通用性，LED芯片的采用和鋁質散熱器的搭配使得節能和照明效果極好。那麼就隨小編來一探內部奧秘吧！

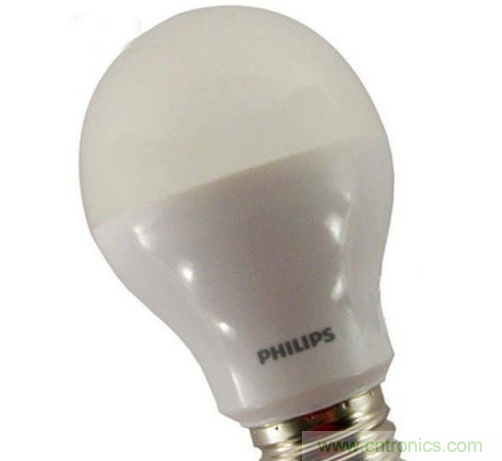

飛利浦LED球泡燈是飛利浦為為家居照明設計的節能照明產品。今天拆的這款球泡燈是飛利浦LED球泡燈8W暖白色，采用了飛利浦的經典外觀造型，有很好的通用性，飛利浦LED芯片的采用和鋁質散熱器的搭配可以營造很好的節能和照明效果。
PHILIPS 8W 3000K 600lm 44mA 220-240Vac 50-60Hz。

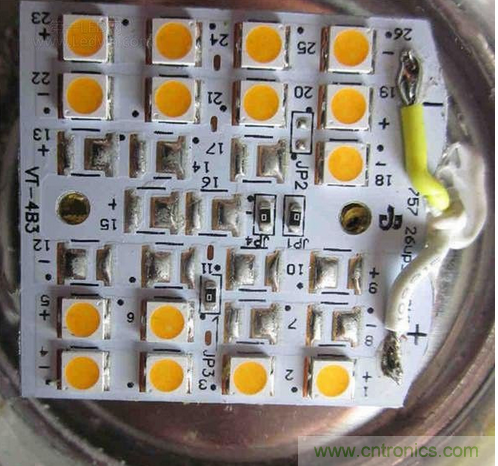

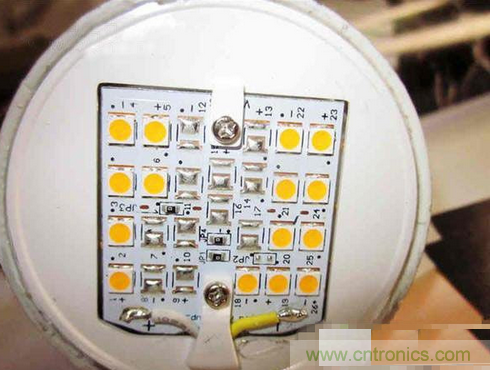

去除球麵燈罩，可以看到LED 26個位置，有15顆暖白色LED。
飛利浦的幾個不同功率led應該使用同1模塊。
26顆=13W(每顆0.5W) 15顆應有7.5W。

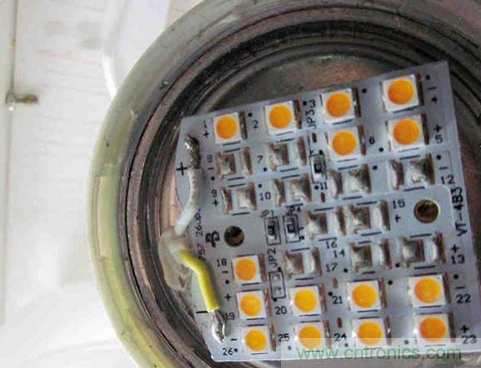

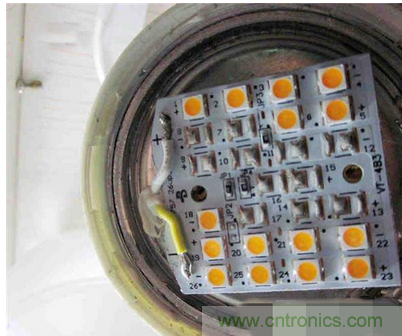

PCB背麵，pcb形狀一端逐漸縮小，兩根線焊在燈頭，內部空間太小隻好用力扯出。
全部取出，來看看結構組成：整個燈體用純鋁密封，PCB下部注入密封橡膠，冷卻後有固定和密封作用。

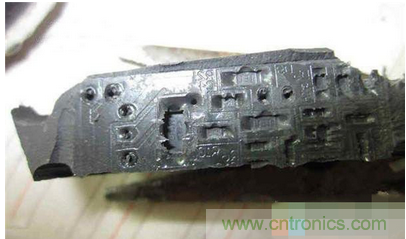

PCB背麵在密封橡膠裏留下清晰印跡。

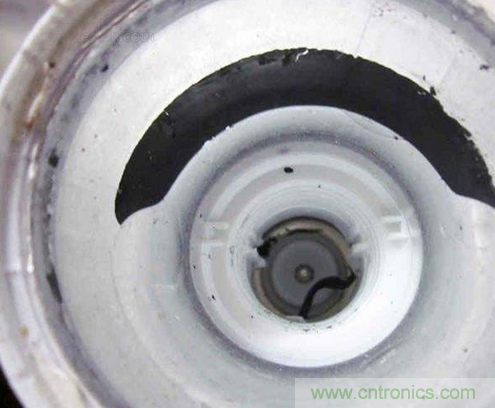

燈頭部位設計了pcb卡槽，用來 固定pcb上部。
LED後麵是全密封的一體化鋁質燈體。

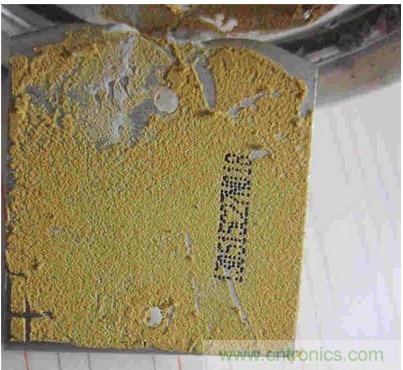

LED背麵用一層導熱粘膠。

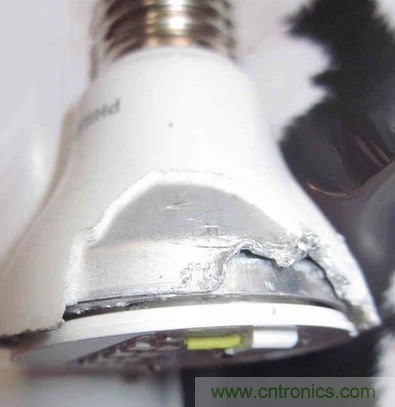

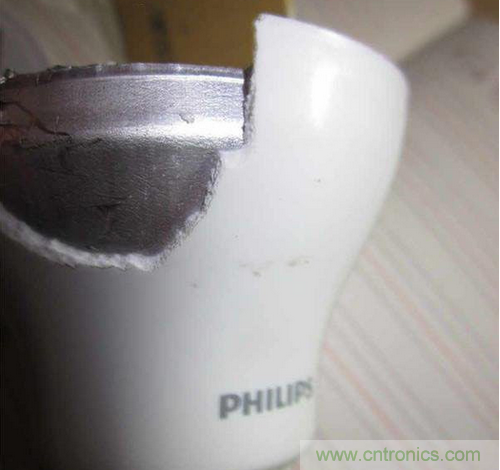

去除外殼一角，露出內部是鋁質燈體。
找到一個縫隙，用一字螺絲刀好容易撬開，看到還有厚厚一層密封橡膠，繼續拆，露出了寬壓恒流驅動電源。
鋁質燈體一體化散熱，散熱效果良好。

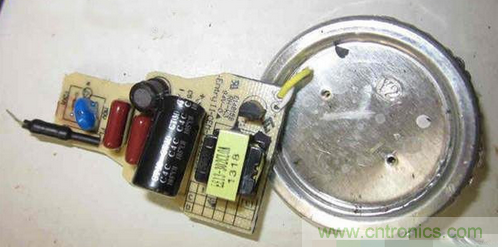

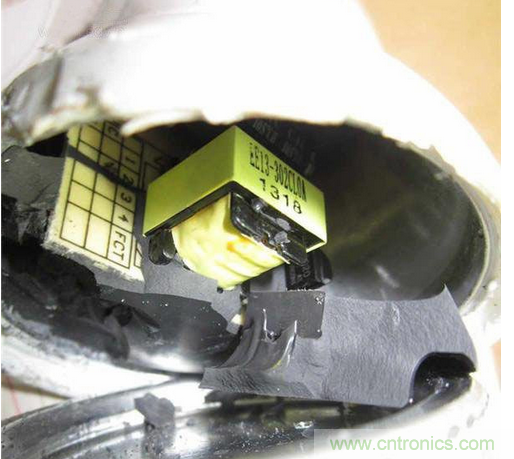

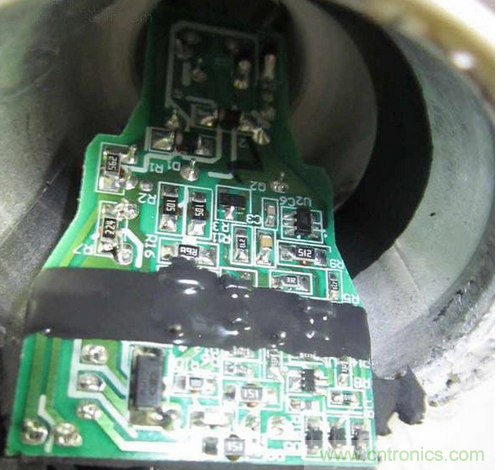

去除鋁板上密封橡膠，顯出電路板全貌，首先交流接入黑色熱縮管包裹的電阻，後麵方形ee13變壓器。

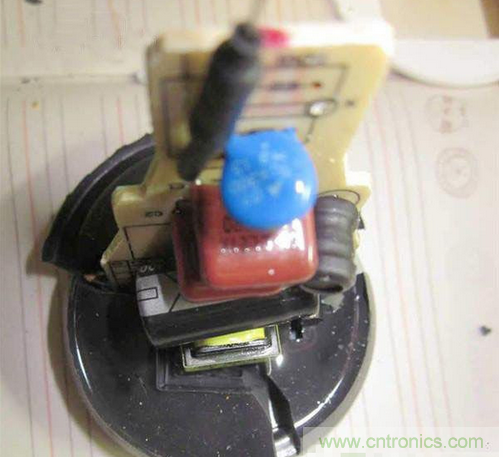

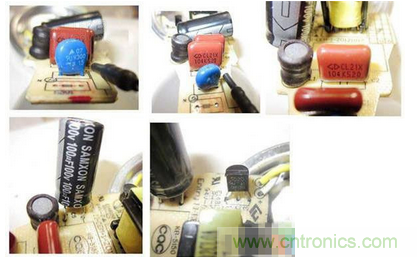

藍色 壓敏電阻 07 k300(最大交流電壓300V)。
後麵2顆紅色CL21X薄膜電容和電感。
可以看到上麵日期20121017。
SAMXON萬裕電解電容(OEM大廠)。
電源專用3020 三極管。
背麵貼片，左邊4個整流 二極管 組成整流橋。
最明顯的 海灣電子的GU1M穩壓二極管。
