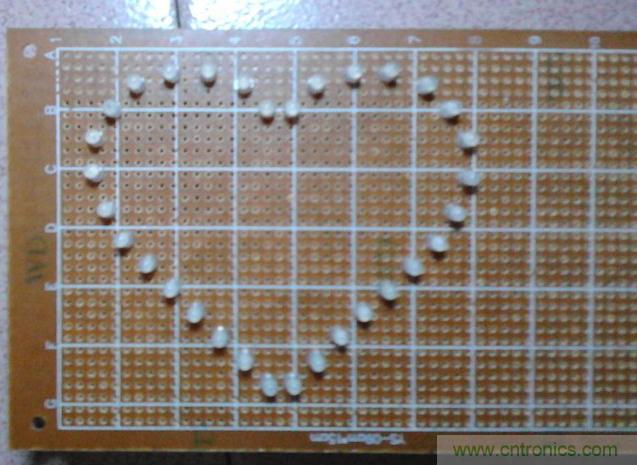

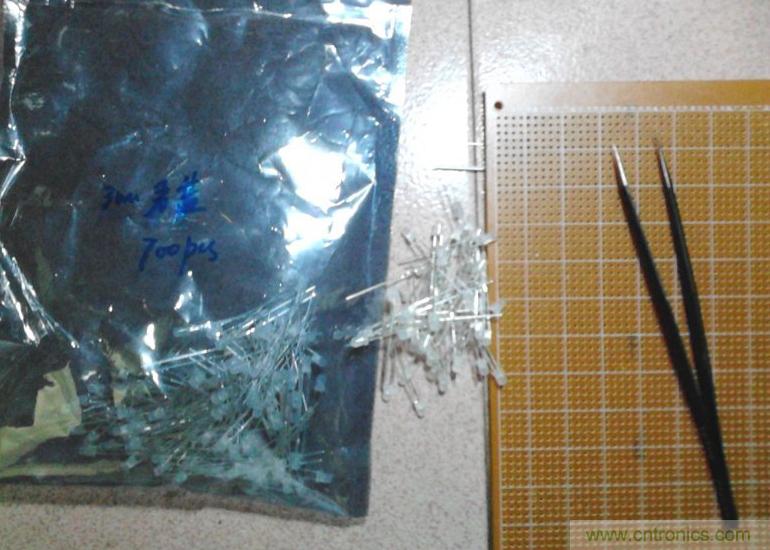

用的材料是一塊9*15cm的洞洞板
，LED是以前做光立方剩下的.

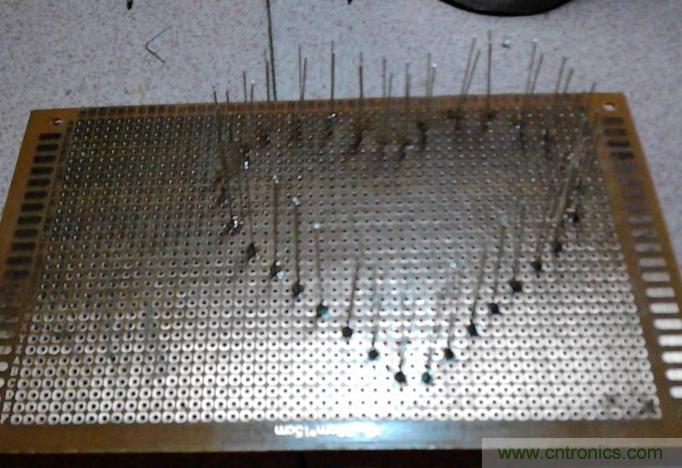

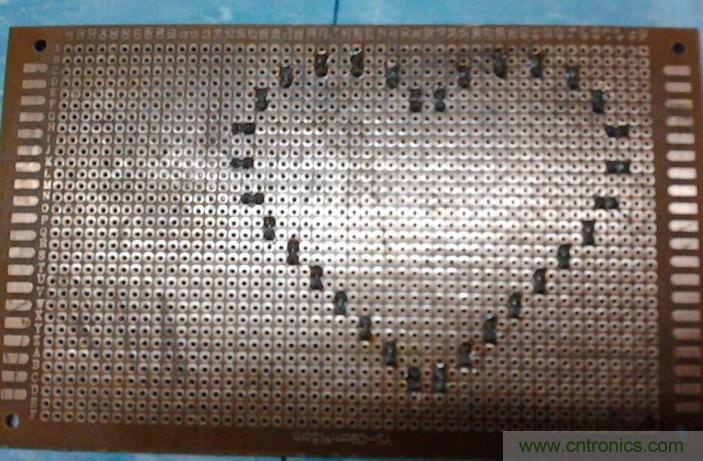

再將led燈在板上布局好，然後焊接上
，長腳焊接還是有點麻煩的

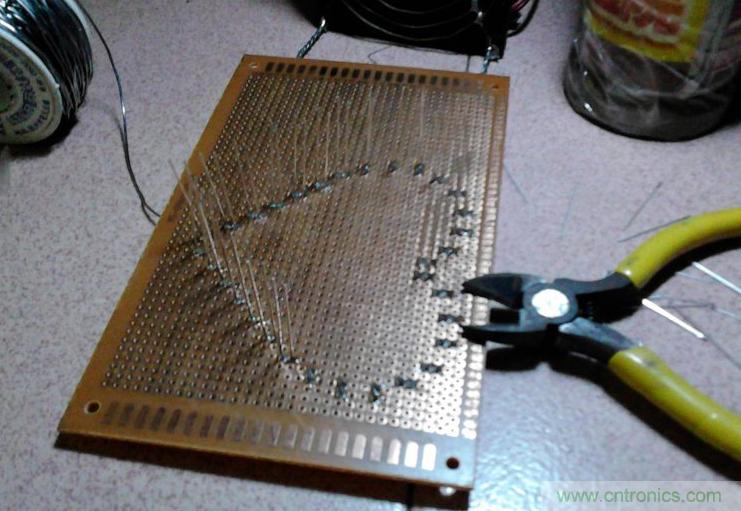

剪掉長腳，大致輪廓出來了


[page]

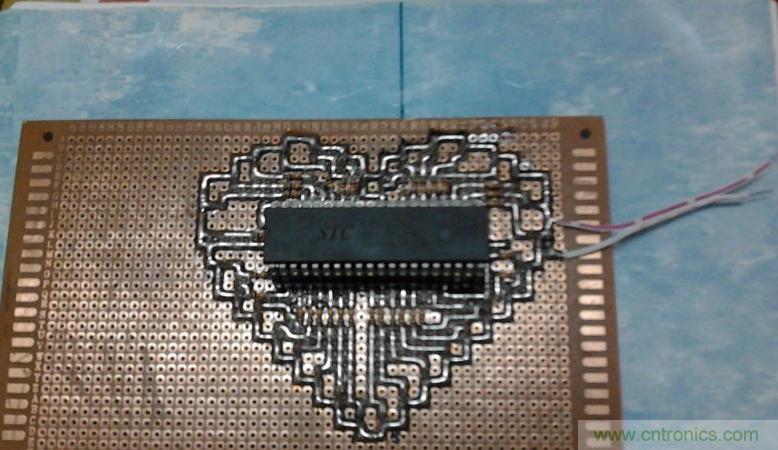

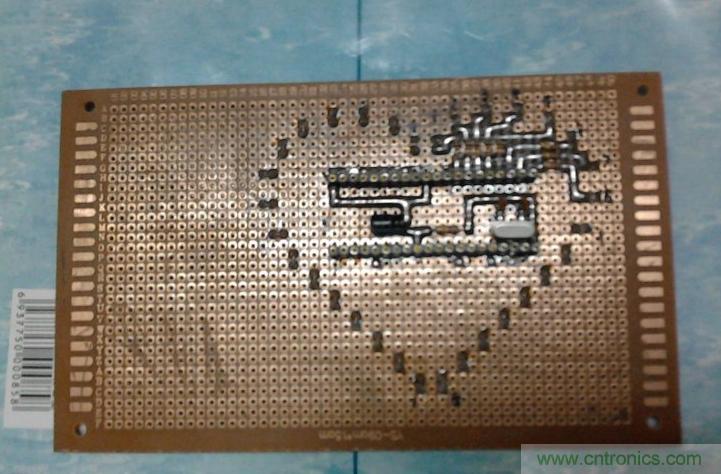

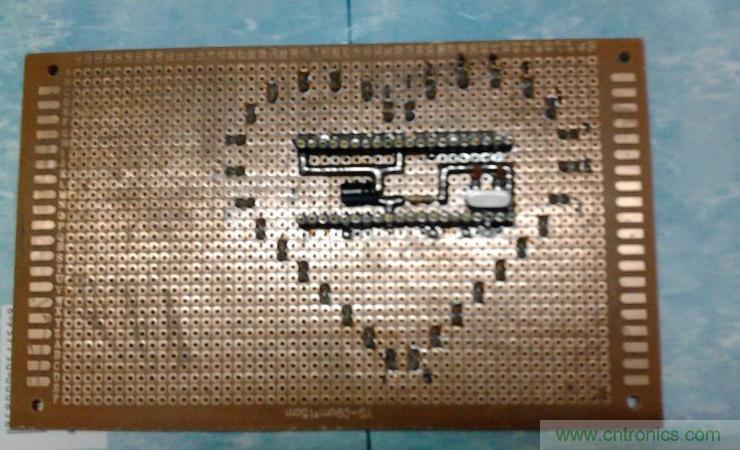

焊接上2排IC座，每排20腳，用的主芯片是DIP40腳的89C52.焊接這個最麻煩，因為是背麵焊接，很難將每個腳都焊接的很好
，很容易連焊。。。。。。




分享個經驗，先將要焊接的孔上錫，但孔不要堵住，然後再焊接。這樣容易多了

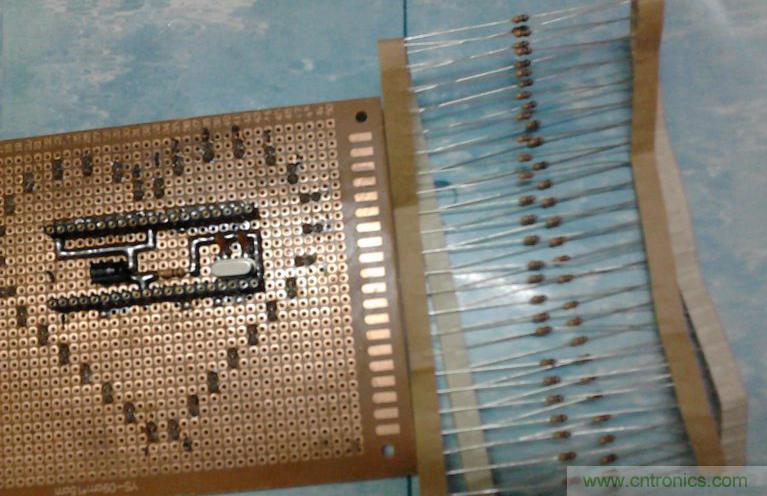

然後焊接電阻，我選用的1/6W的碳膜電阻，1/4W太大的位置不夠
，這個焊接最費眼睛，嗬嗬


[page]

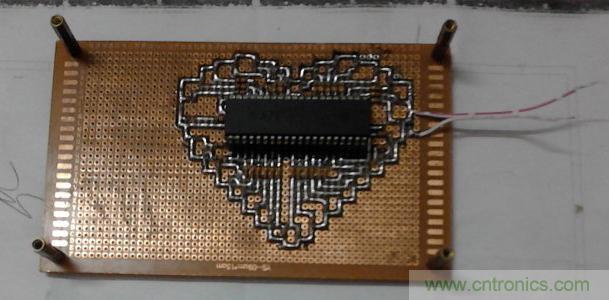

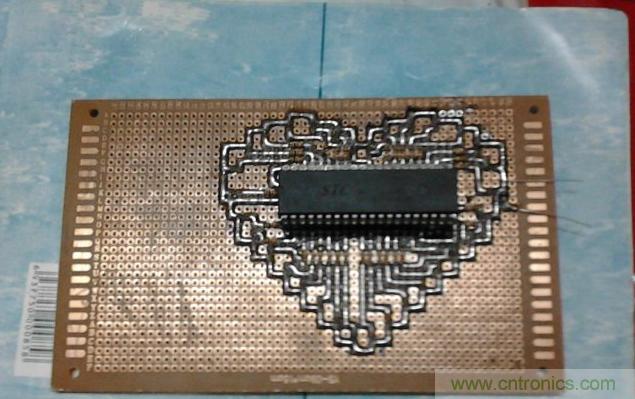

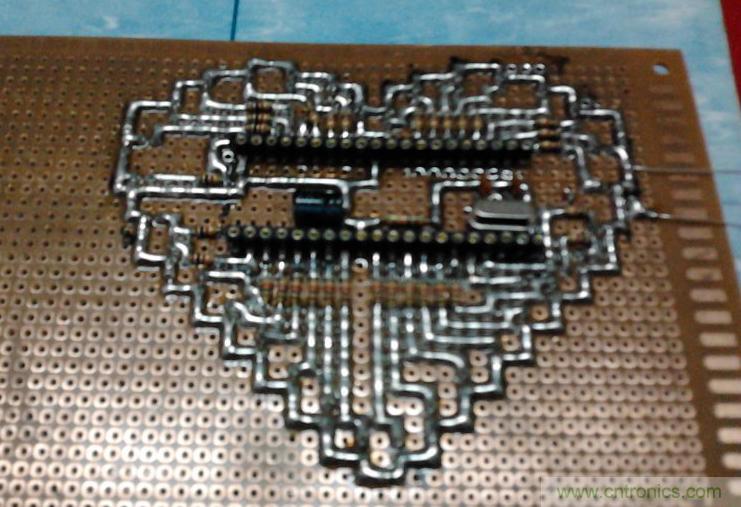

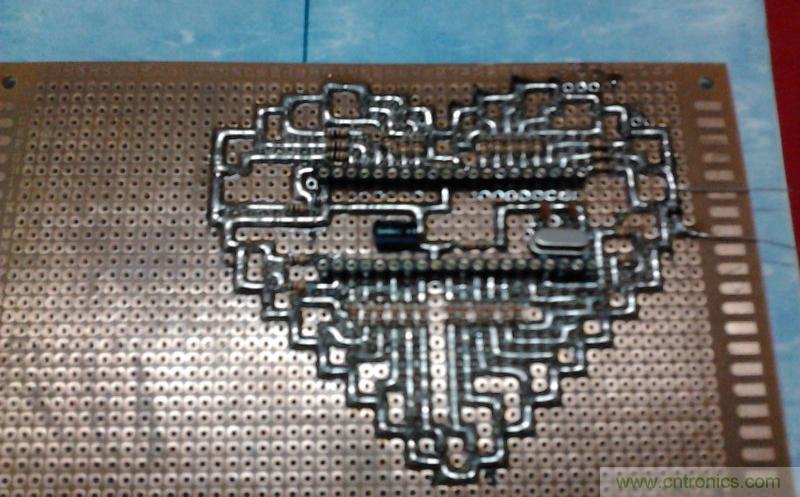

焊接完所有的電阻後的樣子
，一共32個電阻，32個LED燈，每個I/O口通過1K電阻和LED的負極相連。還是想個心型哈，嗬嗬，最後將所有的LED正極連在一起，裝上89C52，程序已經下載好了

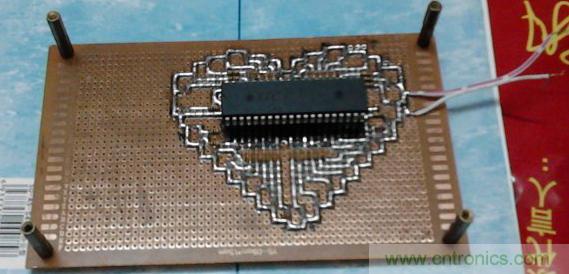

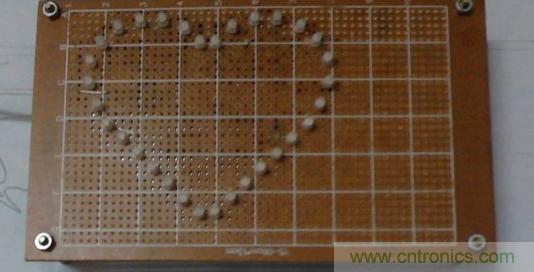

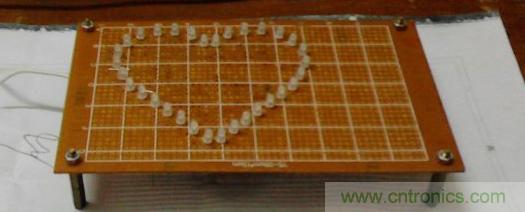

四個銅柱支撐，外觀開起來還是比較可以，正麵隻有LED,簡潔多了

[page]



好

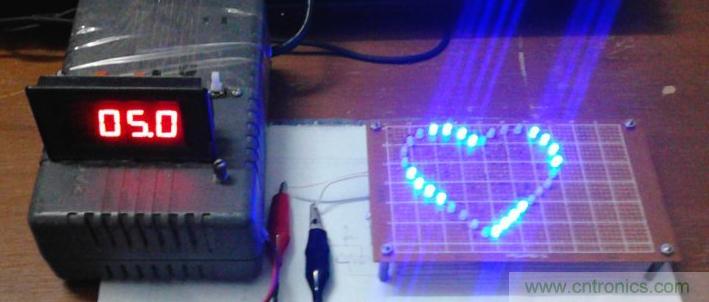

，最後接上5V,供電

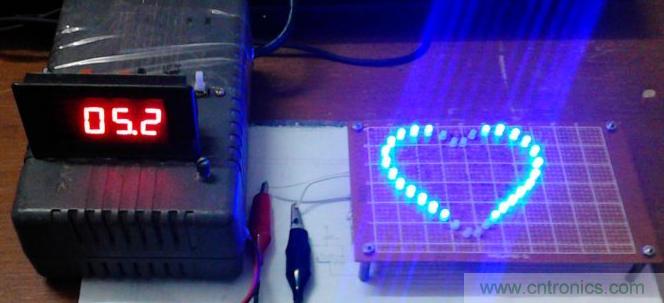

，ok！很漂亮的藍燈心型！
