散熱器居然可以變身成LED燈!今天給大家奉上屌絲工程師用手上壞風扇的青鳥散熱改造成山寨LED燈全過程。雖然樣子醜了點，但是該網友的創意和超強的動手能力還是很值得大家學習的。

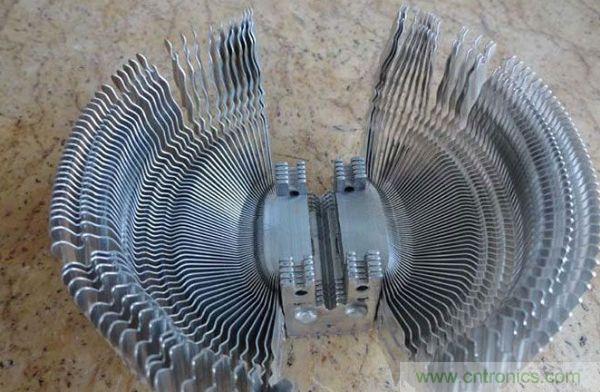

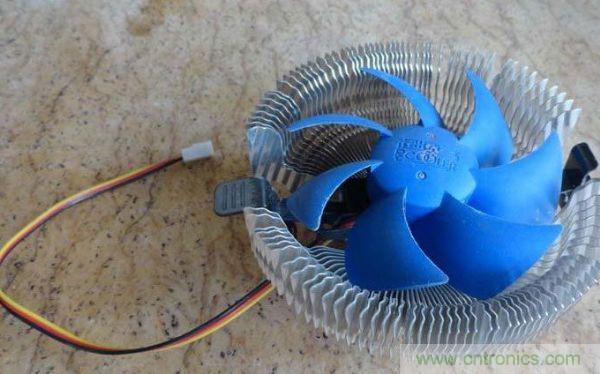

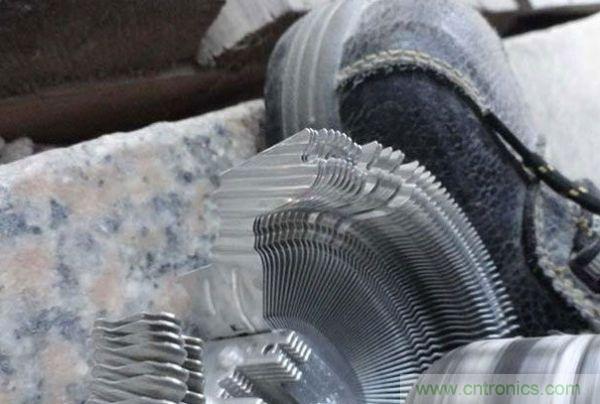

壞風扇的青鳥散熱一個，先把風扇給拆掉：

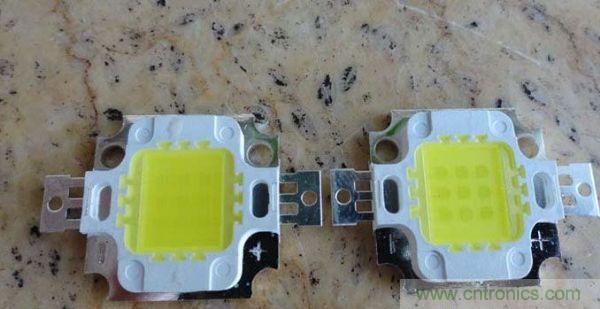

12V10W的LED燈珠兩玫：

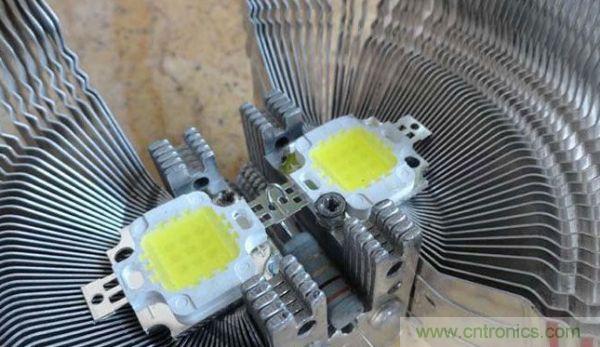

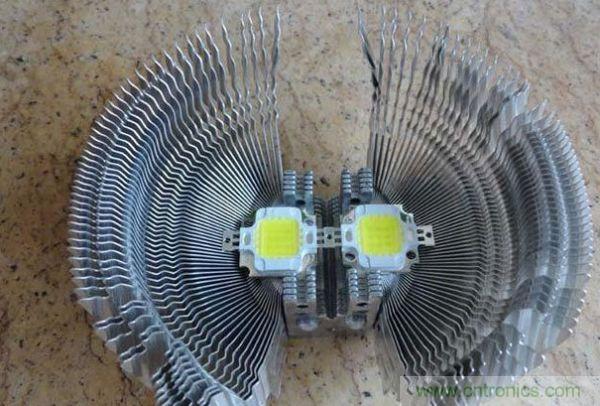

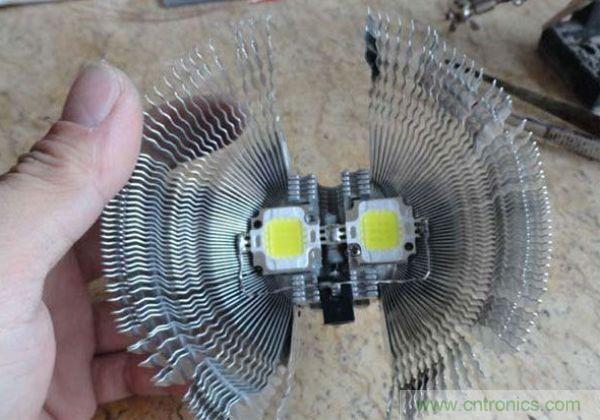

今天的折騰方向,目的是讓他們合體。

[page]

有一大半個的散熱麵了,應該沒問題的。

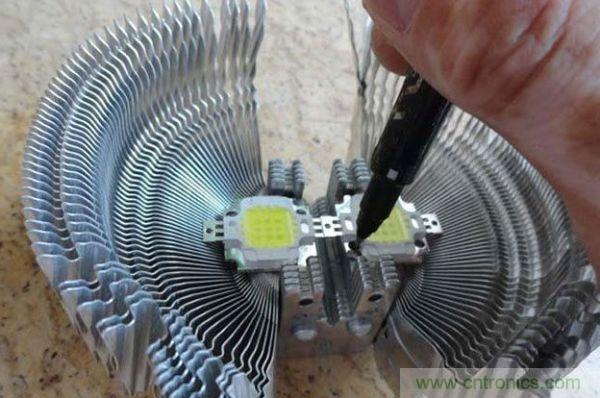

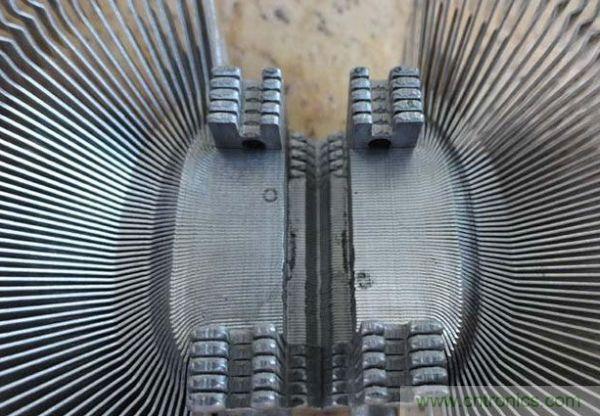

畫圈圈

，做標記。

標好打洞了……

[page]

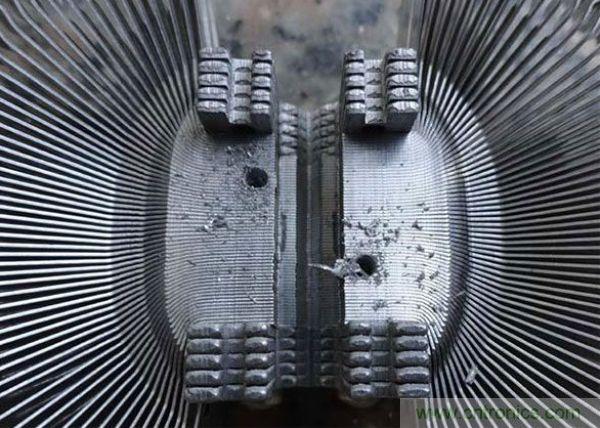

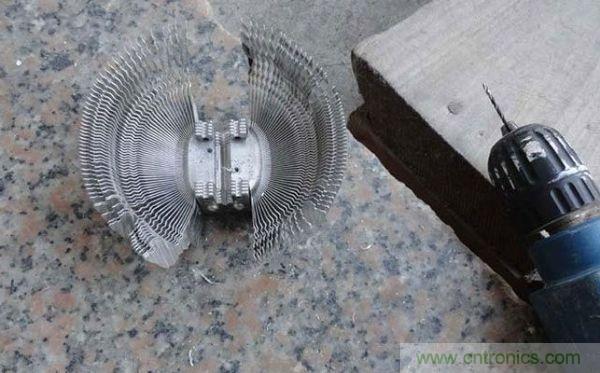

這鋁片不難鑽孔的說。

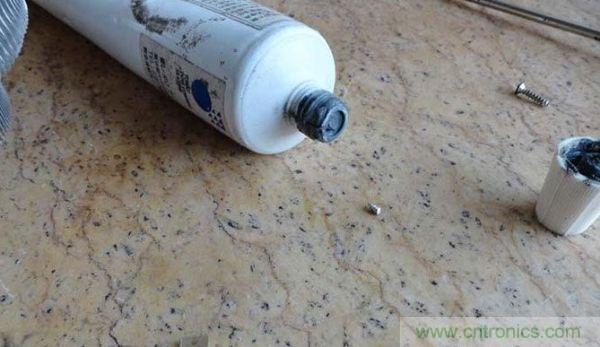

上點島國的矽脂。

[page]

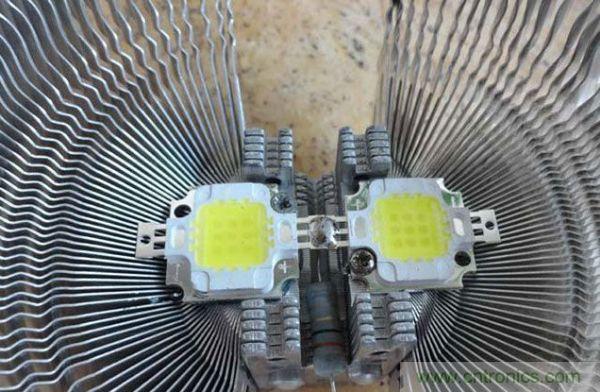

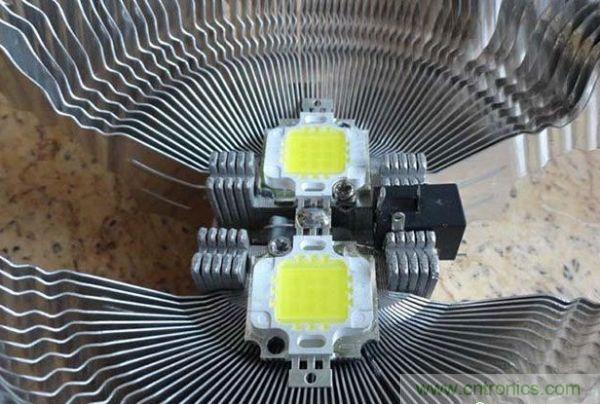

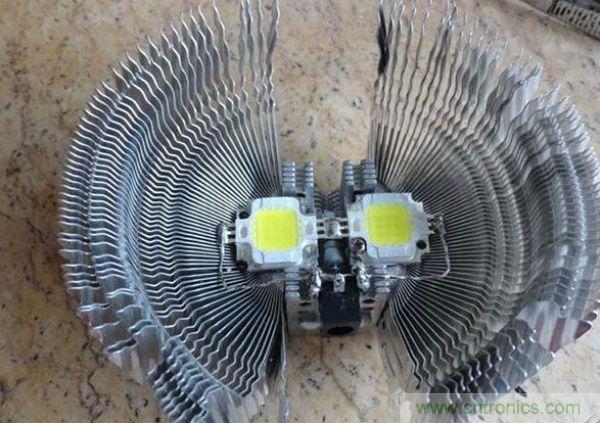

用兩個螺絲擰緊。

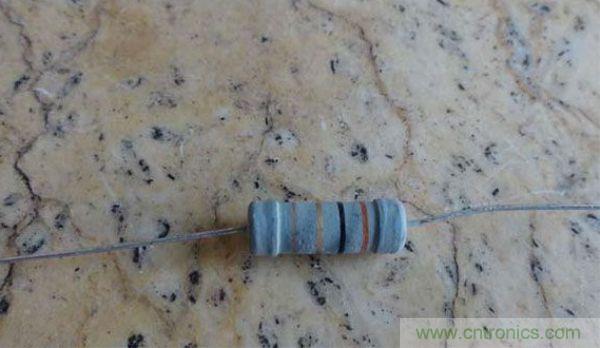

3歐/1瓦的電阻一個,買燈珠時送的。

正極串入。焊好。

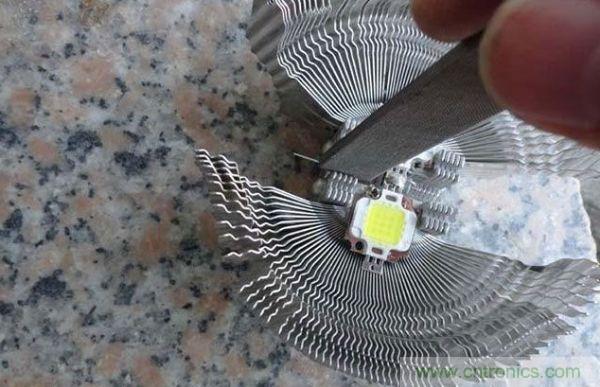

邊想邊做，用挫刀挫寬下。

[page]

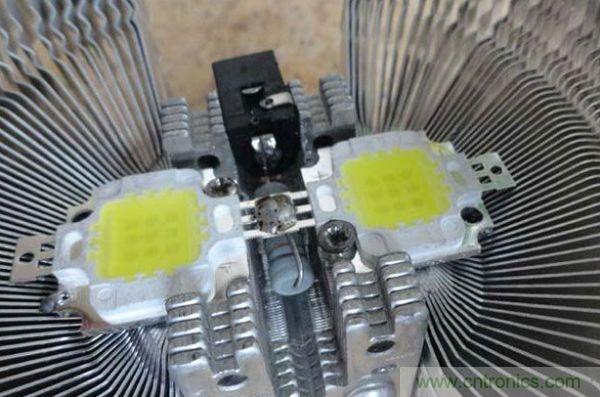

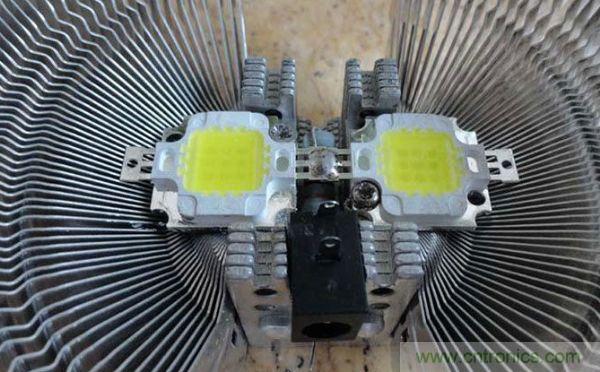

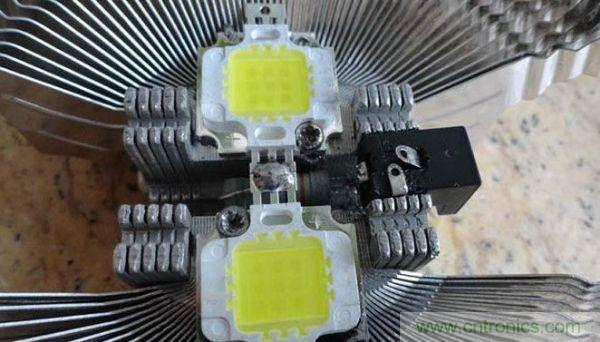

裝個3.5的標準電源插座。

還是比較緊的，壓下去不易掉出來了。

裏正外負，中間就接電阻了。

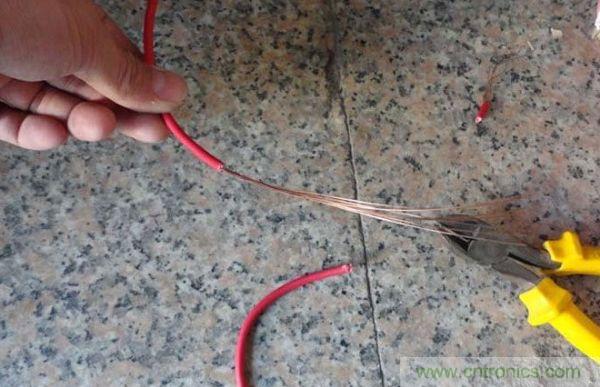

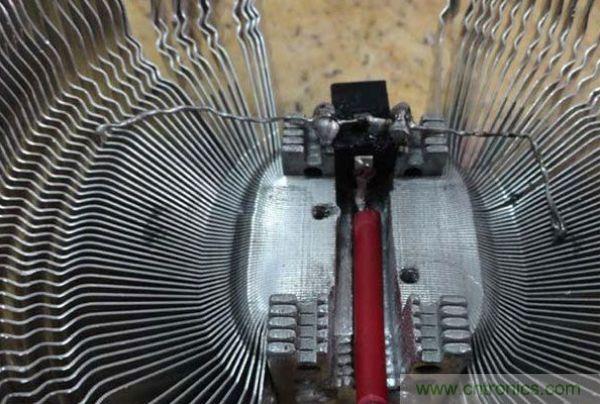

負極連線還是用多芯的銅線芯了。

[page]

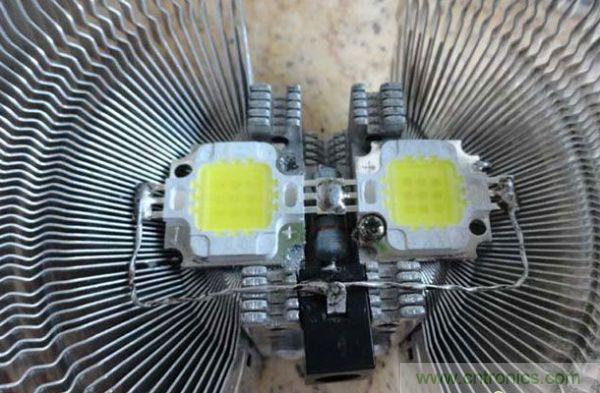

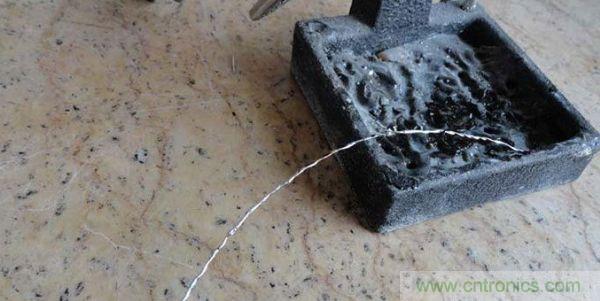

兩根上錫不解釋。

負極都碰到散熱片了.所以也沒必要絕緣啦。

加固下。

[page]

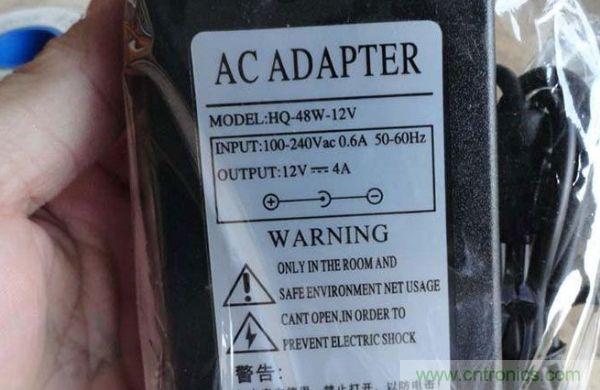

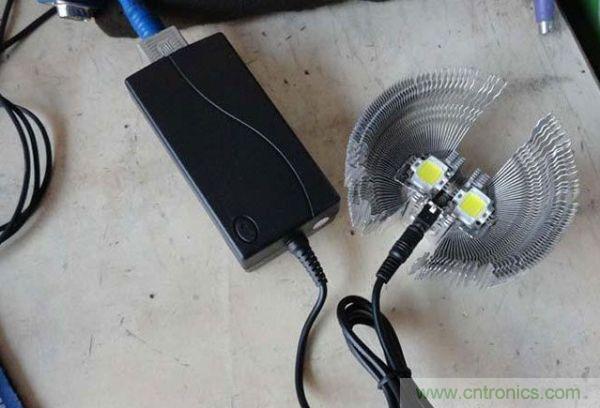

好了,試燈啦.用的是12V4A的液晶電源。

接入。

亮了,不過兩分鍾後看到有煙飄起。

馬上關電
，由於當然太亮不能直視，所以不知道冒煙的是那個
，但用手一摸
，電阻還在燙手。1W功率的電阻果斷不夠。

[page]

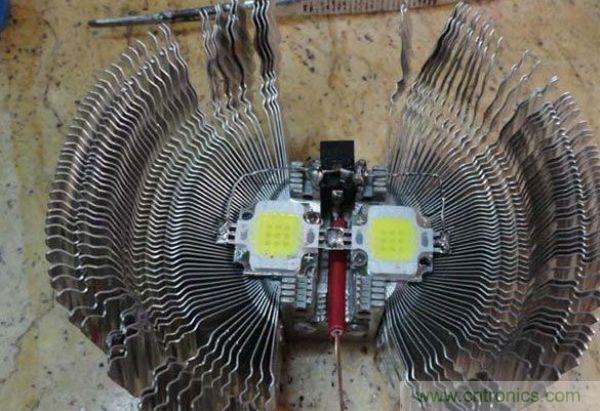

沒辦法隻能拆了再改了。還是用挫刀挫寬另一邊,改用水泥電阻了。

延長插座的正極線先
，用的是剛開出來的線皮加三線芯。

複位好燈珠。

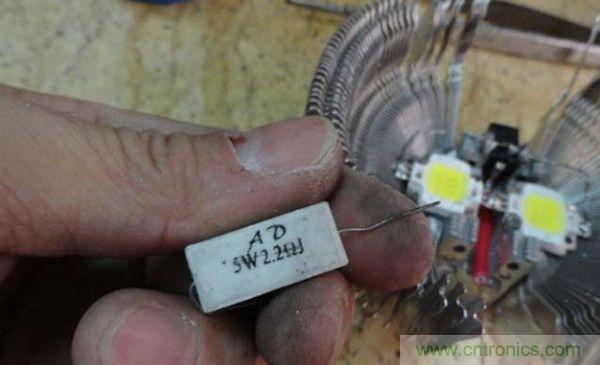

手上隻有5瓦2.2歐的水泥電阻。

[page]

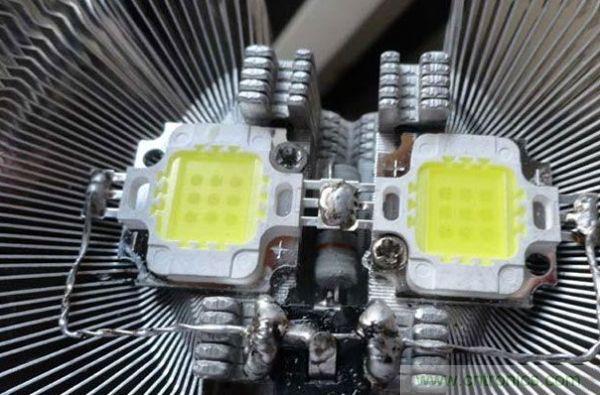

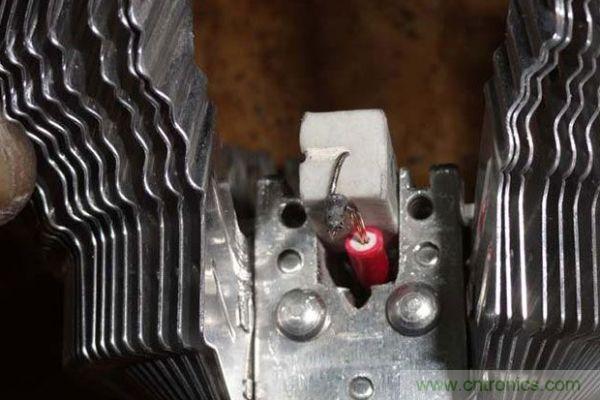

壓入,用繞焊焊上。

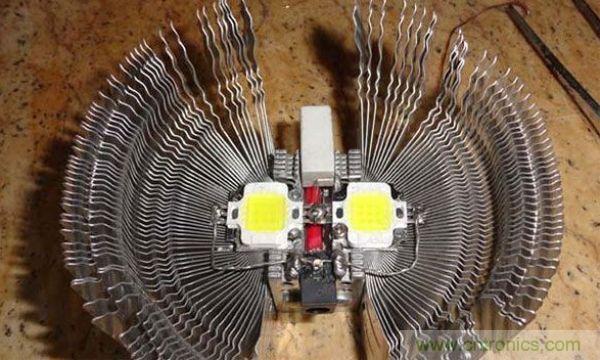

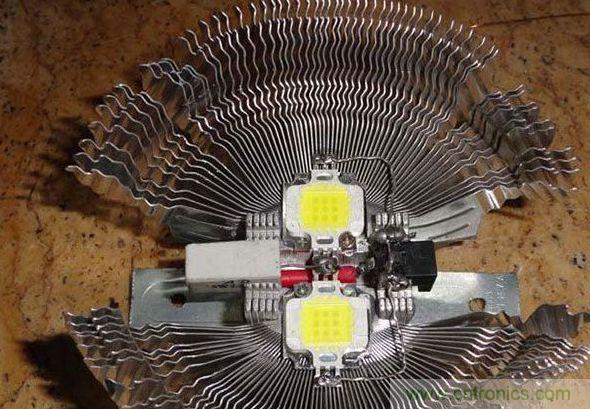

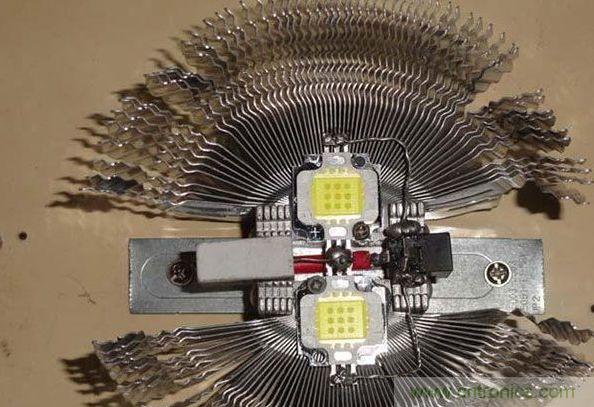

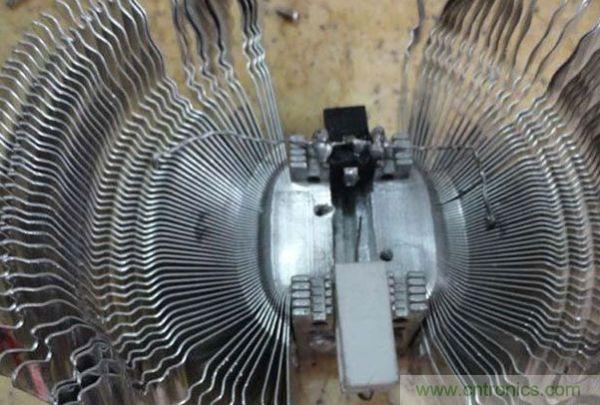

變得奇形怪狀的。

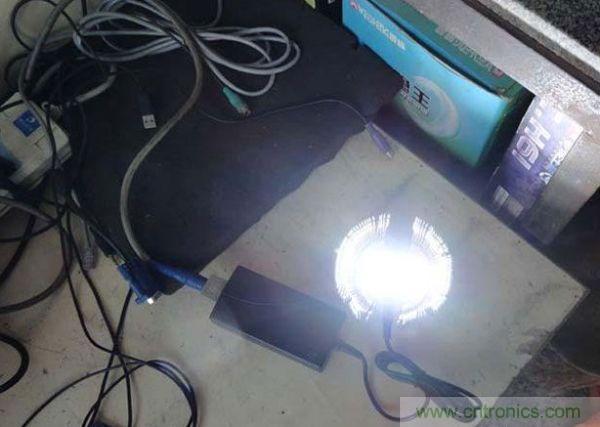

試電,還好溫度能接受了
，亮度還是可以的。

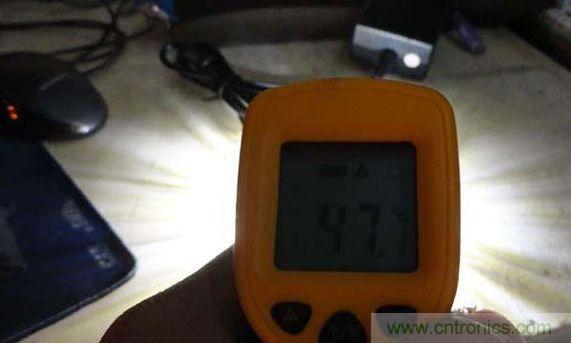

看了下電阻的溫度是47度.應該沒事了。

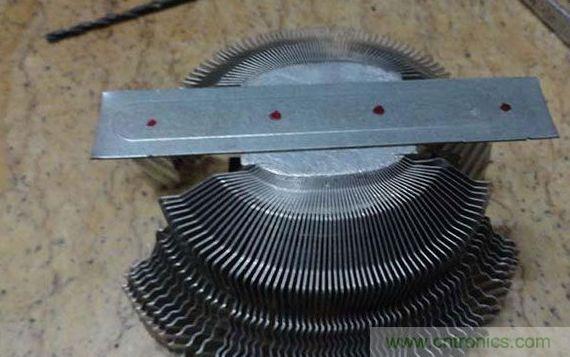

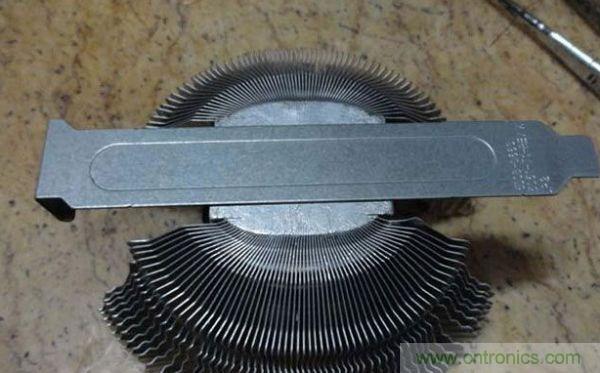

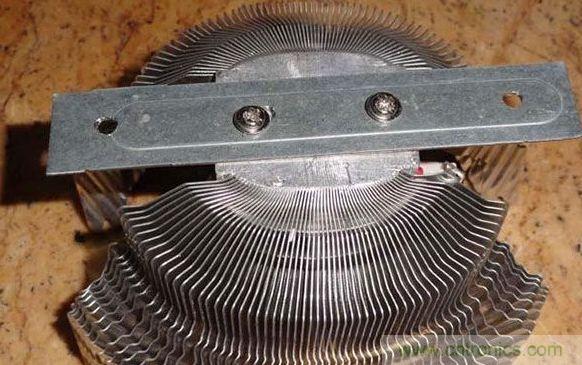

擋片改支架。

[page]

四點開孔。

中間兩螺絲固定"支架"和"燈具"的連接.

兩邊的兩個孔當然是用於安裝的了。

壁掛,吸頂都可以的說.

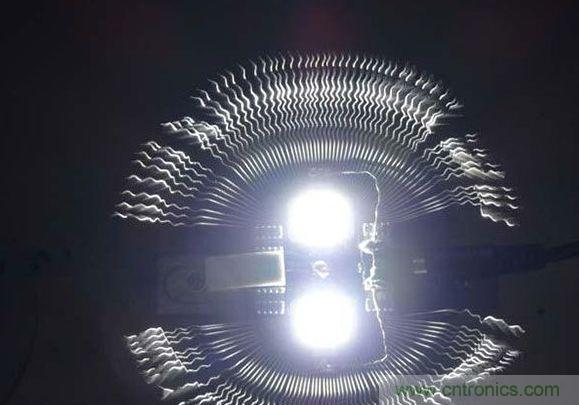

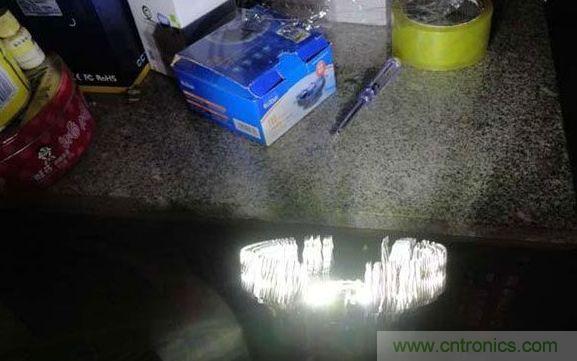

開燈效果還是很不錯的。

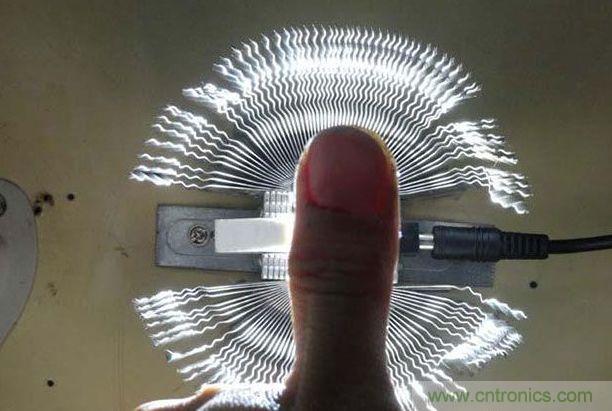

很亮的說，山寨第一燈有木有!
