分享：關燈後燈光逐漸熄滅的電路設計
發布時間：2013-11-14 責任編輯：sherryyu
【導讀】如(ru)果(guo)你(ni)的(de)房(fang)間(jian)線(xian)路(lu)設(she)計(ji)的(de)不(bu)是(shi)很(hen)科(ke)學(xue)就(jiu)會(hui)造(zao)成(cheng)你(ni)關(guan)燈(deng)後(hou)，上(shang)床(chuang)睡(shui)覺(jiao)會(hui)磕(ke)磕(ke)碰(peng)碰(peng)。本(ben)文(wen)介(jie)紹(shao)的(de)一(yi)款(kuan)電(dian)路(lu)設(she)計(ji)是(shi)一(yi)種(zhong)關(guan)燈(deng)後(hou)，燈(deng)光(guang)漸(jian)漸(jian)熄(xi)滅(mie)，這(zhe)種(zhong)自(zi)動(dong)熄(xi)燈(deng)電(dian)路(lu)啟(qi)動(dong)後(hou)．允(yun)許(xu)你(ni)有(you)充(chong)分(fen)的(de)時(shi)間(jian)利(li)用(yong)照(zhao)明(ming)燈(deng)的(de)光(guang)線(xian)上(shang)床(chuang)就(jiu)寢(qin)，然(ran)後(hou)自(zi)動(dong)關(guan)閉(bi)。並(bing)且(qie)電(dian)路(lu)在(zai)不(bu)照(zhao)明(ming)時(shi)幾(ji)乎(hu)不(bu)耗(hao)電(dian)。當(dang)然(ran)該(gai)種(zhong)電(dian)路(lu)也(ye)可(ke)以(yi)應(ying)用(yong)於(yu)其(qi)他(ta)很(hen)多(duo)地(di)方(fang)。
在臥室關燈後，燈光漸漸熄滅，你有足夠的時間上床睡覺。這個電路還有其他很多的應用。
這種自動熄燈電路啟動後．允許你有充分的時間利用照明燈的光線上床就寢，然後自動關閉。電路在不照明時幾乎不耗電。

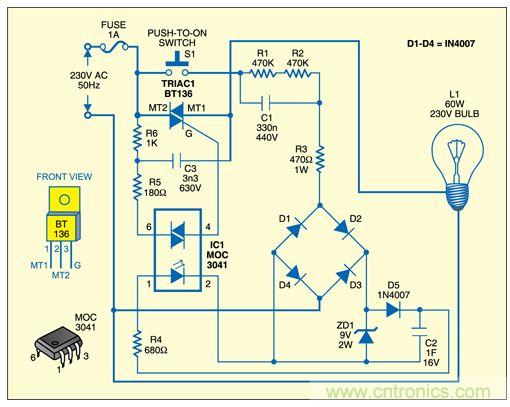

220V交流電源采用電容降壓，圖中C1為限流電容。C2為定時電容，容量為1F。當開關S1合上片刻後，大電容C2充電，其儲存的能量經R4驅動光耦模塊MOC3041中的內部LED．完成對外部雙向可控矽BT136的過零檢測驅動功能。
電路的工作過程很簡單：合上S1片刻不放．等待220V交流電源經鑒流電橋D1～D4對電容C2充電，然後鬆開S1。此 時雙向可控矽BT136的柵極觸發導通．臥室照明燈L1發光，便於主人上床就寢。主人躺下就緒後．此時C2上的電荷釋放完畢．燈光也自動熄滅。由C2和 R4控製的照明時間大約為幾分鍾．這段時間足以完成就寢前的各項準備。
