光電耦合器的檢測：

判斷光耦的好壞
，可在路測量其內部二極管和三極管的正反向電阻來確定。更可靠的檢測方法是以下三種。

1. 比較法

拆下懷疑有問題的光耦，用萬用表測量其內部二極管、三極管的正反向電阻值，用其與好的光耦對應腳的測量值進行比較，若阻值相差較大
，則說明光耦已損壞。

2. 數字萬用表檢測法

下麵以PC111光耦檢測為例來說明數字萬用表檢測的方法，檢測電路如圖1所示。檢測時將光耦內接二極管的+端{1}腳和-端{2}腳分別插入數字萬用表的Hfe的c
、e插孔內

，此時數字萬用表應置於NPN擋;然後將光耦內接光電三極管c極{5}腳接指針式萬用表的黑表筆，e極{4}腳接紅表筆
，並將指針式萬用表撥在R×1k擋。這樣就能通過指針式萬用表指針的偏轉角度——實際上是光電流的變化，來判斷光耦的情況。指針向右偏轉角度越大
，說明光耦的光電轉換效率越高，即傳輸比越高

，反之越低;若表針不動

，則說明光耦已損壞。

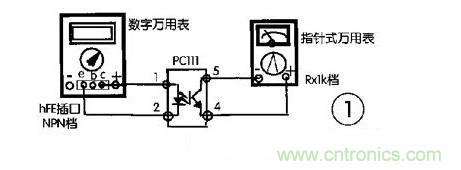

圖題：用數字萬用表的檢測電路

3. 光電效應判斷法

仍以PC111光耦合器的檢測為例，檢測電路如圖2所示。將萬用表置於R×1k電阻擋，兩表筆分別接在光耦的輸出端{4}
、{5}腳;然後用一節1.5V的電池與一隻50～100Ω的電阻串接後，電池的正極端接PC111的{1}腳，負極端碰接{2}腳，或者正極端碰接{1}腳，負極端接{2}腳(jiao)
，這(zhe)時(shi)觀(guan)察(cha)接(jie)在(zai)輸(shu)出(chu)端(duan)萬(wan)用(yong)表(biao)的(de)指(zhi)針(zhen)偏(pian)轉(zhuan)情(qing)況(kuang)。如(ru)果(guo)指(zhi)針(zhen)擺(bai)動(dong)，說(shuo)明(ming)光(guang)耦(ou)是(shi)好(hao)的(de)，如(ru)果(guo)不(bu)擺(bai)動(dong)，則(ze)說(shuo)明(ming)光(guang)耦(ou)已(yi)損(sun)壞(huai)。萬(wan)用(yong)表(biao)指(zhi)針(zhen)擺(bai)動(dong)偏(pian)轉(zhuan)角(jiao)度(du)越(yue)大(da)，表(biao)明(ming)光(guang)電(dian)轉(zhuan)換(huan)靈(ling)敏(min)度(du)越(yue)高(gao)。
